5.5 Embrochage de modules de connexion et de convertisseurs de médias embrochables
4.

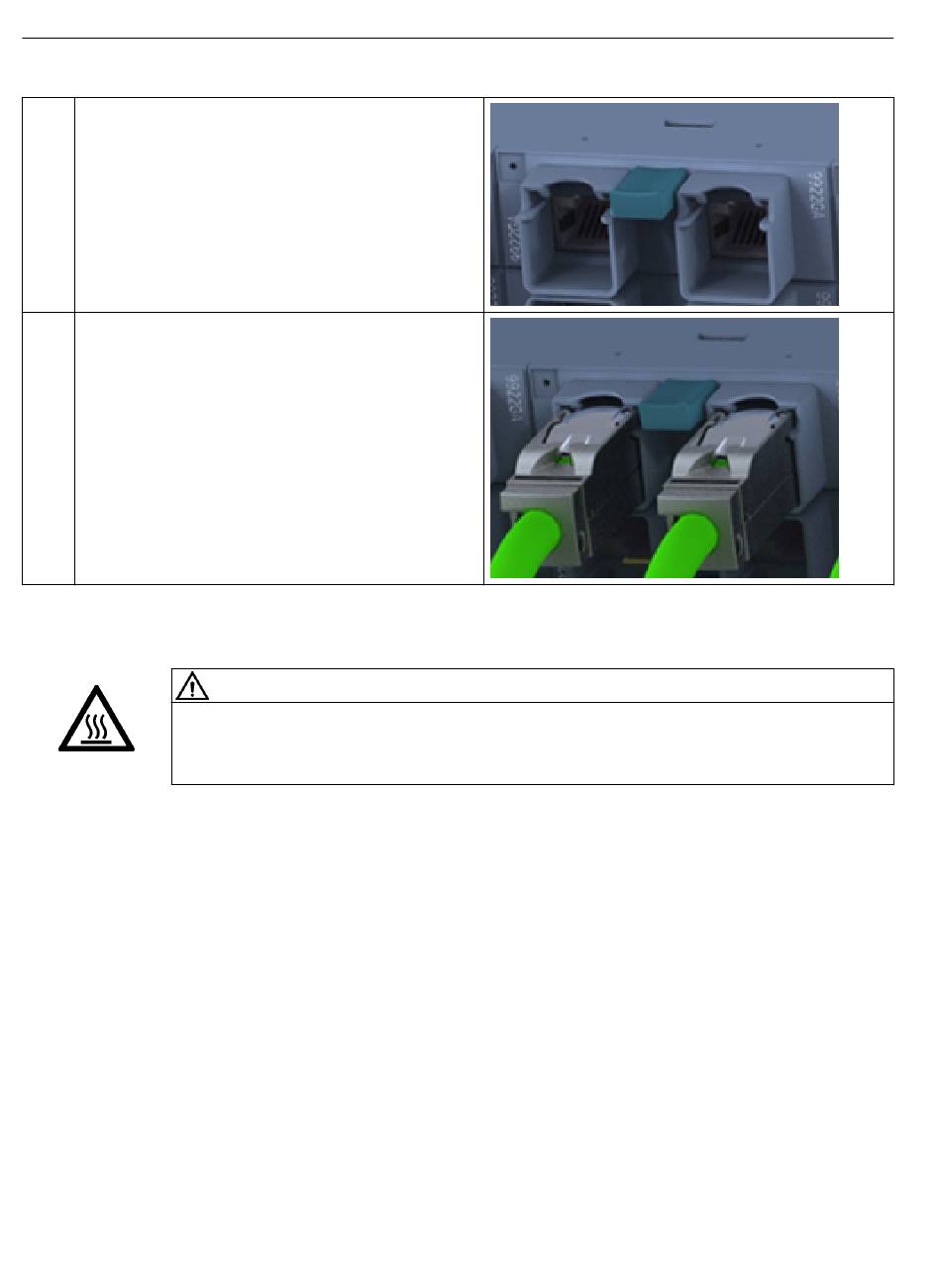

Rentrez la languette dans le module de connexion. Le
module de connexion est ainsi verrouillé sur l'appareil.
5.
Enfichez les connecteurs.
Démontage d'un module de connexion
Danger de brûlure dû à la température élevée du boîtier du module
Mettez le commutateur hors tension et attendez que l'appareil se soit refroidi avant de
démonter un module de connexion MM900.
1. Retirez tous les connecteurs du module de connexion.
2. Tirez la languette du module de connexion et retirez le module de connexion de son
emplacement sur l'appareil.
3. Posez le couvercle sur l'emplacement.
