Raccordement
6.7 Contact de signalisation
Contact de signalisation AC 100 ... 240 V / DC 60 ... 250 V
La connexion du contact de signalisation s'effectue au moyen d'un bornier enfichable à 3 points.

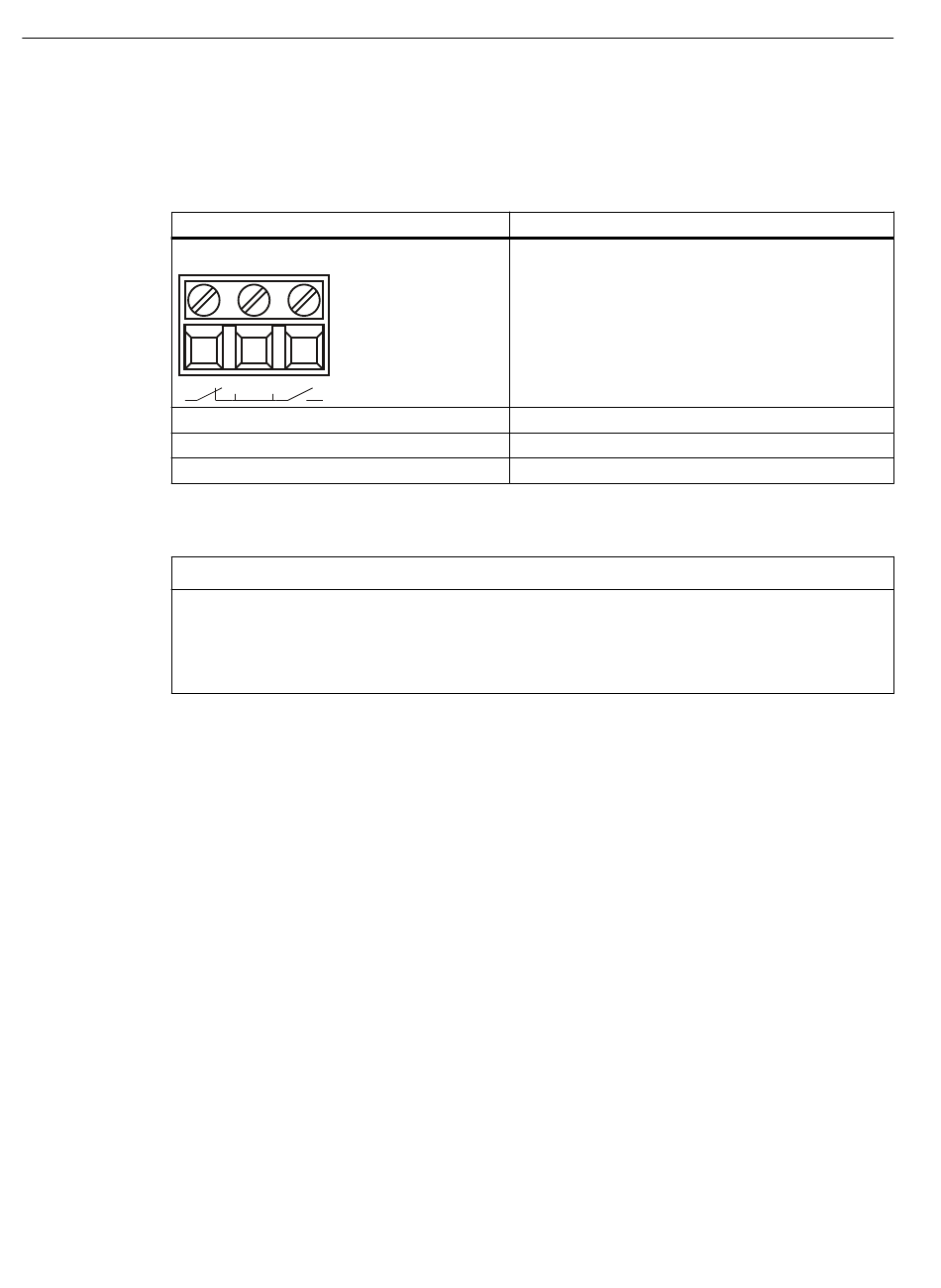

Tableau 6-17 Brochage du contact de signalisation AC 100 ... 240 V / DC 60 ... 250 V
Numéro de broche
F1
F1
F2
F3
Utilisez pour la connexion du contact de signalisation du câble de cuivre de catégorie AWG18-8
ou du câble de section 0,75 à 6 mm².
IMPORTANT
Fixation des câbles sous tension dangereuse
Veillez à ce qu'une fiche de connexion ne puisse pas se détacher suite à une traction exercée
sur le câble d'alimentation. Posez les câbles dans des guide-câbles ou des goulottes et fixez-
les avec des colliers.
148
F2
F3
Brochage
NF
Racine
NO
Instructions de service, 11/2019, A5E01113043-24
SCALANCE X-300
