Installation de l'appareil
2.4 Connexion du relais d'alarme de sécurité
Procédez comme suit pour monter l'appareil sur un tableau :
1.
2.
2.4
Connexion du relais d'alarme de sécurité
Le relais de sécurité peut être configuré pour s'enclencher en fonction de conditions
d'alarme. Le contact NO (contact à fermeture) est fermé lorsque l'appareil est sous
tension et en l'absence d'alarme. Si l'appareil n'est pas sous tension ou si une alarme
active est configurée, le relais ouvre le contact NO et ferme le contact NF (contact à
ouverture).
Remarque
Vous pouvez configurer la commande de la sortie de relais de sécurité avec
RUGGEDCOM RSG2300PF. Une application usuelle de ce relais est le signalement
d'une alarme en cas de défaillance de l'alimentation électrique. Pour plus
d'informations, voir le "RUGGEDCOMROS Manuel de configuration" pour le
RUGGEDCOM RSG2300PF.
12
Placez l'appareil contre le tableau et alignez les adaptateurs sur les trous prévus
pour le montage.
1
1
Vis
1
Adaptateur pour panneau/rail DIN
2

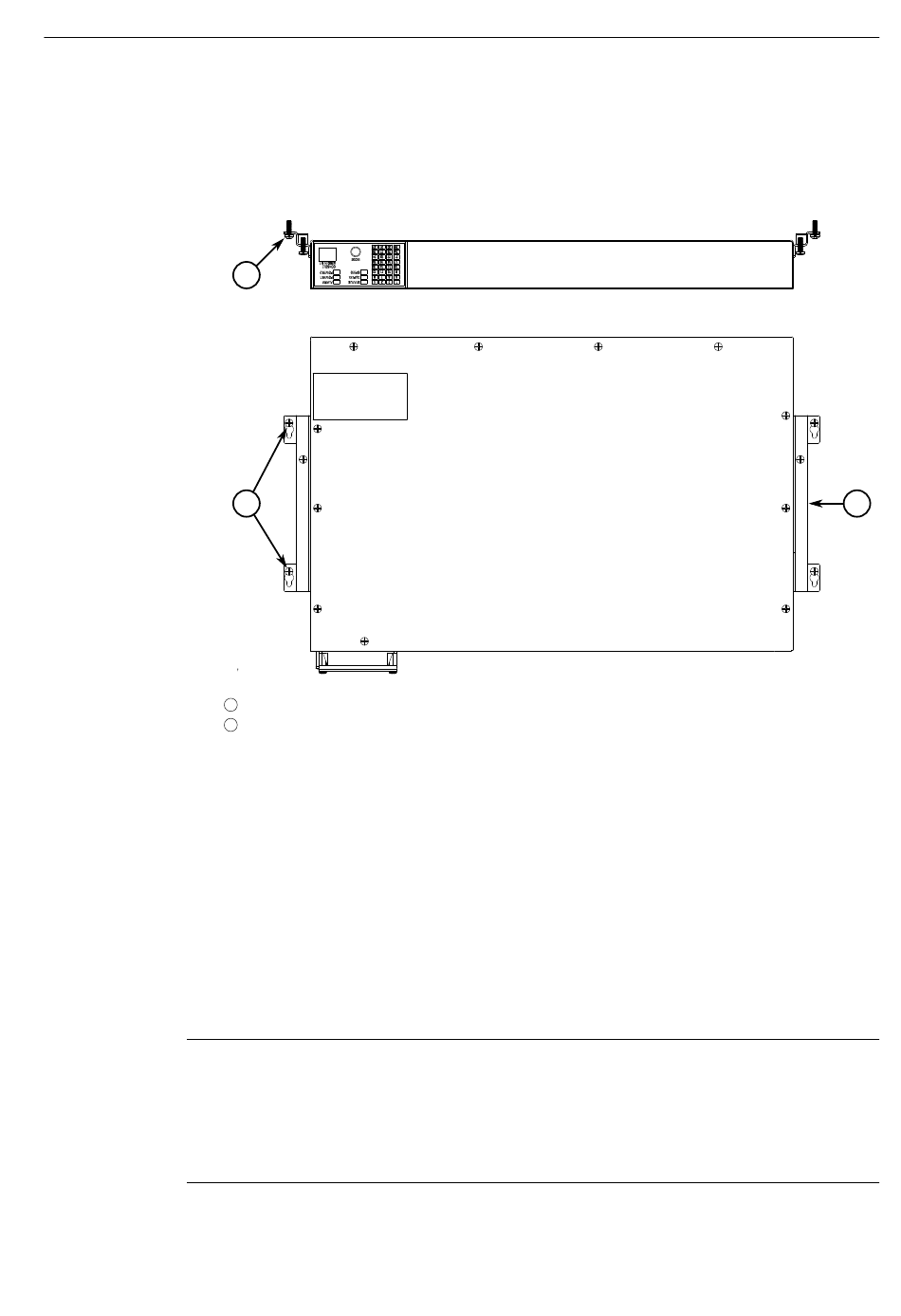

Figure 2.3
Montage sur tableau
Serrez les vis fournies pour fixer les adaptateurs au tableau.
RUGGEDCOM RSG2300PF
Manuel d'installation, 04/2022, C79000-G8977-1348-10
2
