Connexion du relais d'alarme de sécurité
Le relais de sécurité peut être configuré pour s'enclencher en fonction de conditions
d'alarme. Le contact NO (contact à fermeture) est fermé lorsque l'appareil est sous
tension et en l'absence d'alarme. Si l'appareil n'est pas sous tension ou si une alarme
active est configurée, le relais ouvre le contact NO et ferme le contact NF (contact à
ouverture).
Remarque
Vous pouvez configurer la commande de la sortie de relais de sécurité avec
RUGGEDCOM RSG2288. Une application usuelle de ce relais est le signalement d'une
alarme en cas de défaillance de l'alimentation électrique. Pour plus d'informations,
voir le "RUGGEDCOM ROS Manuel de configuration" pour le RUGGEDCOM RSG2288.

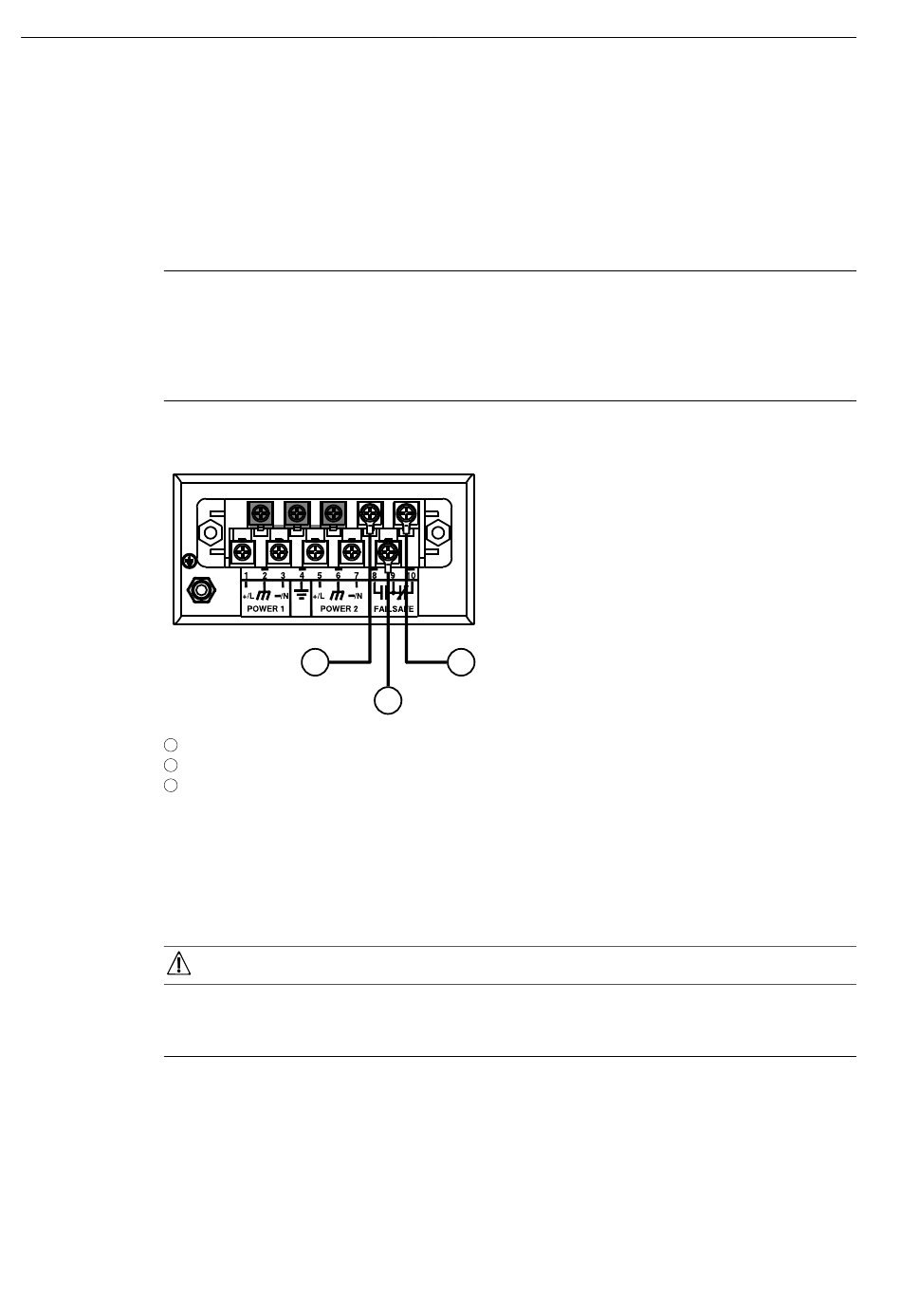

La figure ci-dessous montre comment connecter le relais correctement.
1
2
3
Figure 2.4
2.5
Connexion d'une antenne GPS
Une carte PTP doit être installée dans le RUGGEDCOM RSG2288 pour obtenir les
capacités de GPS, IRIG-B et PPS. Pour plus d'informations, voir "Prise en charge de
Precision Time Protocol (PTP) :" (Page 7).
Pour une meilleure couverture du signal et des performances accrues, l'antenne
GPS doit être installée à distance du RUGGEDCOM RSG2288. Les signaux reçus par
le réseau de satellites GPS ont une fréquence de 1 575,42 Mhz. L'antenne GPS doit
donc être installée dans un endroit dégagé, directement sous le ciel pour pouvoir
recevoir les signaux de faible puissance et suivre un nombre maximal de satellites.
RUGGEDCOM RSG2288
Manuel de l'appareil, 12/2023, C79000-G8977-1045-21
1
Contact à fermeture
Neutre
Contact à ouverture
Câblage du relais d'alarme de sécurité
REMARQUE
2.4 Connexion du relais d'alarme de sécurité
3
2
Installation de l'appareil
