Ports de communication
4.5.1 Installation d'un port optique GBIC
1
1
2

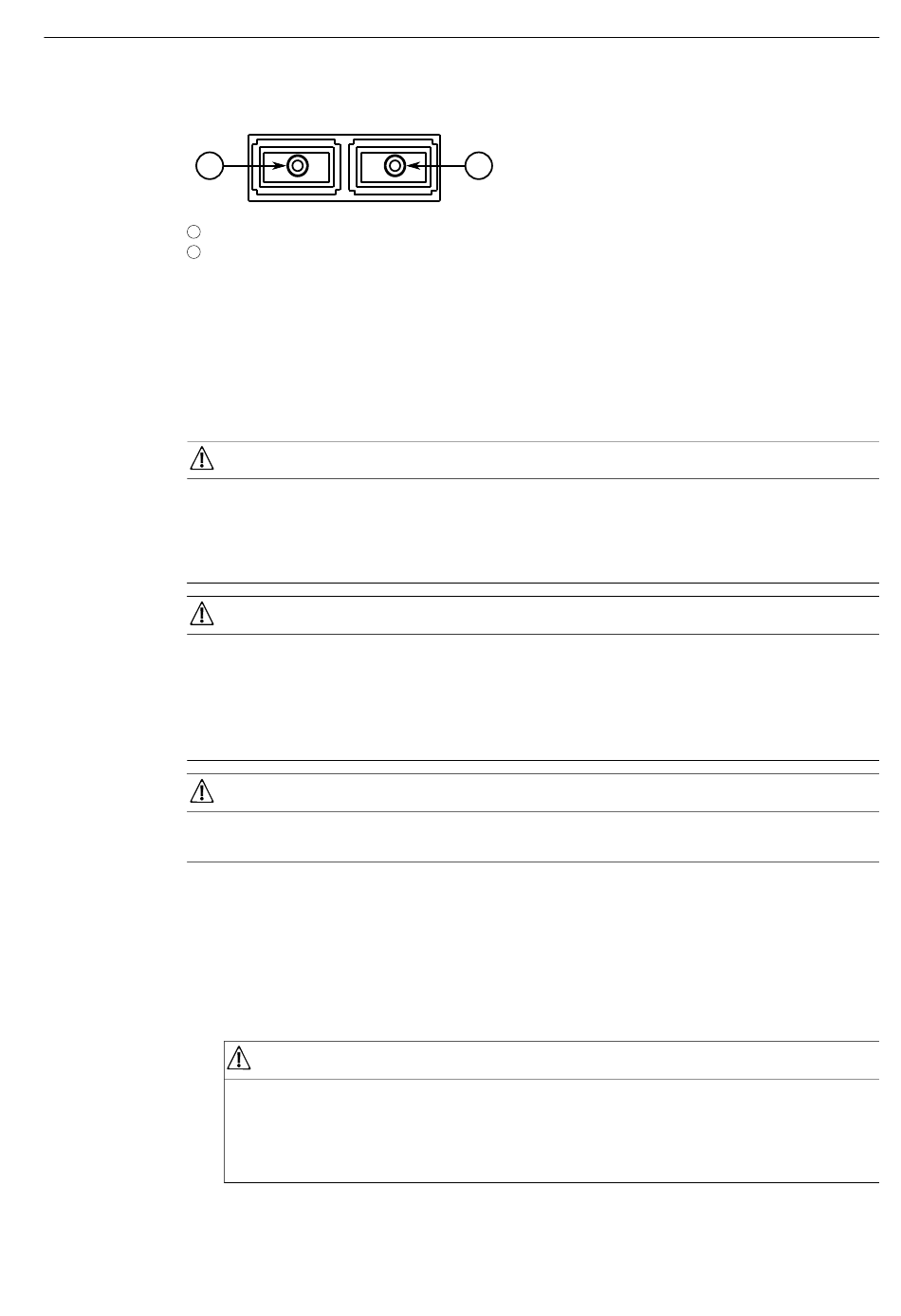

Figure 4.8
4.5.1
Installation d'un port optique GBIC
Procédez comme suit pour installer un port optique GBIC :
Danger électrique – risque d'endommagement de l'appareil
Utilisez uniquement des composants certifiés par Siemens avec des produits
RUGGEDCOM. Un endommagement du module et de l'appareil peut se produire si la
compatibilité et la fiabilité n'ont pas été correctement examinées.
Danger électrique – risque d'endommagement de l'appareil
Assurez-vous que toute l'énergie électrostatique s'est dissipée avant d'installer ou
de retirer des composants de l'appareil. Une décharge électrostatique (ESD) peut
provoquer de graves endommagements du composant une fois qu'il est en dehors
du châssis.
Installez uniquement des ports optiques GBIC compatibles avec le RUGGEDCOM
RSG2288.
1.
2.
3.
36
Connecteur d'émission
Connecteur de réception
Port SC
REMARQUE
REMARQUE
REMARQUE
Assurez-vous que toute charge électrostatique éventuellement formée s'est
correctement déchargée pour éviter les décharges électrostatiques (ESD). Pour
cela, portez un bracelet ESD connecté au connecteur de terre du châssis ou à
une surface à métal nu sur le routeur/commutateur.
Retirez le cache anti-poussière du port du module.
Retirez le port de son emballage.
REMARQUE
Danger mécanique – risque d'endommagement du composant.
Les ports optiques GBIC sont conçus pour que leur insertion ne soit possible
que dans une seule direction. Ne forcez pas lorsque vous insérez le port dans le
module.
2
Manuel de l'appareil, 12/2023, C79000-G8977-1045-21
RUGGEDCOM RSG2288
