Installation de l'appareil
2.6.2 Exemples de câblage
7.
8.
2.6.2
Exemples de câblage
La figure suivante montre comment connecter l'alimentation électrique à des
alimentations simple et double.
24
pour tous les circuits de suppression de surtensions et de transitoires internes à
l'unité.
À l'aide d'une languette annulaire de taille 6 et d'une vis de taille 6-32,
connectez la borne de terre de la source d'alimentation à la connexion à la
masse du châssis de l'appareil. Assurez-vous que la vis est serrée à 1,7 N·m
(15 lbf·in).
1
Goujon en acier inoxydable
1
Vis de taille 6-32
2
Languette annulaire de taille 6
3

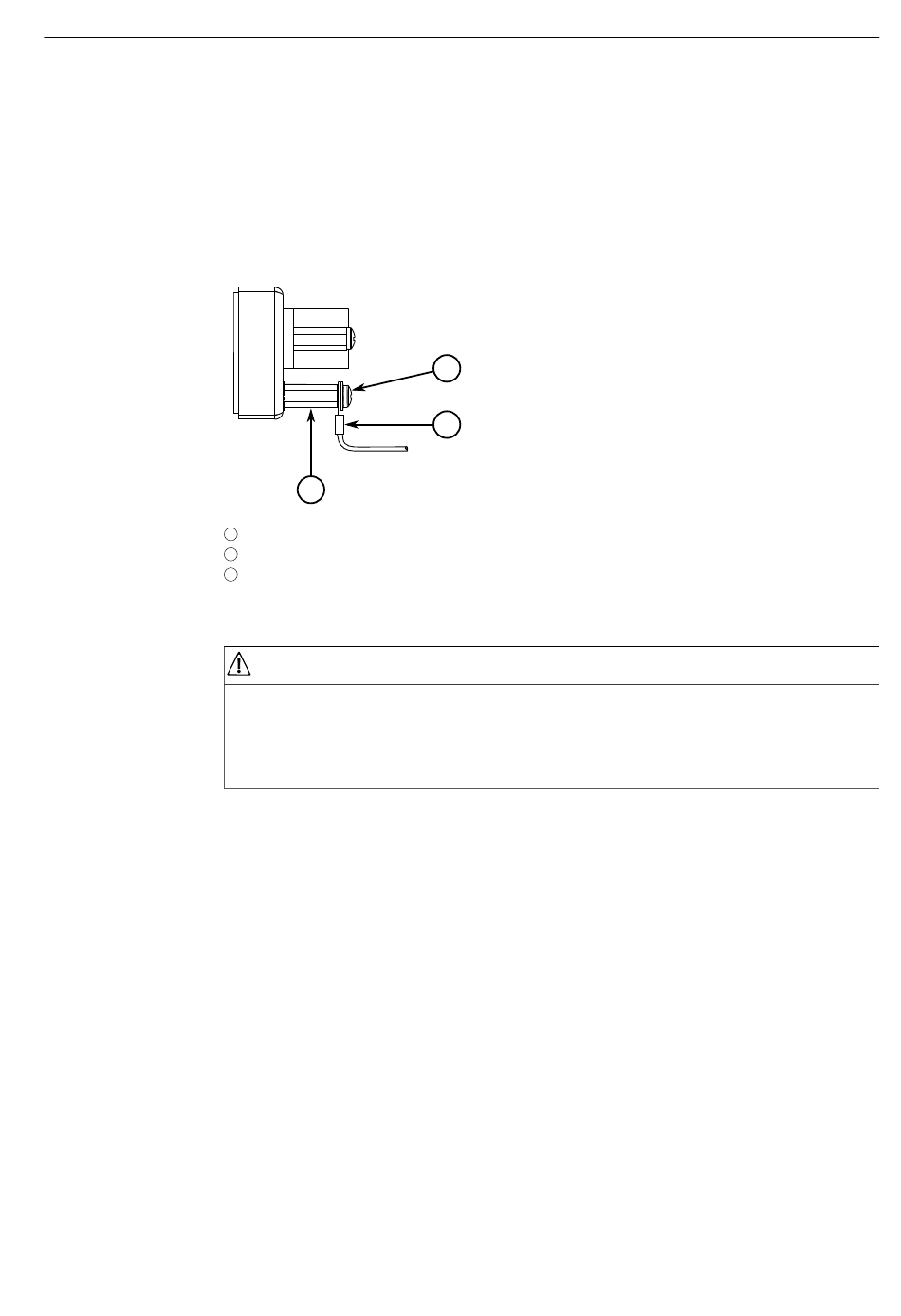

Figure 2.7
Connexion à la terre du châssis
DANGER
Risque d'électrocution – danger de mort, risques de blessures graves et/ou
d'endommagement de l'appareil
Assurez-vous que le cache fourni pour le bornier est toujours installé avant la
mise sous tension de l'appareil.
Installez le cache du bornier.
2
3
RUGGEDCOM RSG2288
Manuel de l'appareil, 12/2023, C79000-G8977-1045-21
