4.4
Ports BNC
Les ports BNC suivants sont disponibles sur le module PTP :
1
2
3
4
5

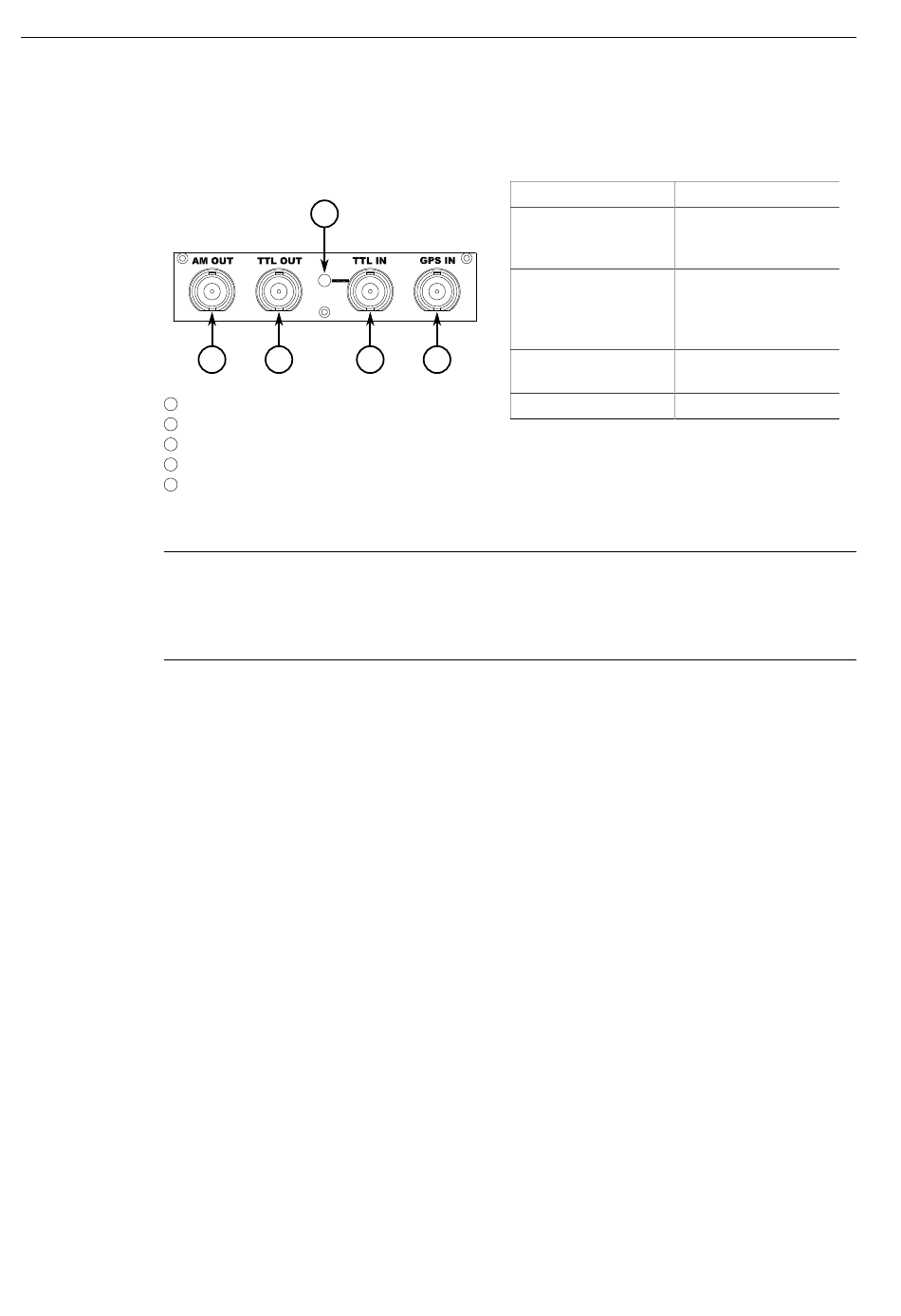

Figure 4.7
Remarque
Une antenne GPS est requise pour toutes les capacités GPS, IRIG-B et PPS. Pour plus
d'informations sur la connexion d'une antenne GPS au port GPS IN, reportez-vous à
"Connexion d'une antenne GPS" (Page 19).
Les entrées sont contrôlées par RUGGEDCOM RSG2288 et une seule d'entre elles peut
être active à un instant donné. Pour plus d'informations sur l'activation d'une entrée,
reportez-vous "RUGGEDCOM ROS au Manuel de configuration" pour le RUGGEDCOM
RSG2288.
La couleur de la Sync Une LED située en face avant du module PTP indique l'état du
signal de temporisation entrant :
•
•
•
•
4.5
Ports Ethernet optiques GBIC
Les ports Ethernet à fibre optique GBIC (Gigabit Interface Converter) sont disponibles
avec des connecteurs SC (Standard ou Subscriber Connector).
RUGGEDCOM RSG2288
Manuel de l'appareil, 12/2023, C79000-G8977-1045-21
3
1
2
4
Port AM OUT
Port TTL OUT
LED Sync
Port TTL IN
Port GPS IN
Module PTP
Vert : Signal verrouillé
Orange/Jaune : Report (le verrouillage GPS a été effectué, mais le récepteur ne
détecte plus le nombre minimal de satellites requis)
Rouge : Erreur
Éteinte : Aucun signal détecté
Port
AM OUT
TTL OUT
TTL IN
5
GPS IN
Ports de communication
4.4 Ports BNC
Fonction
Niveau AM sortie
signal IRIG-B,
logiciel activé
Sortie de signal
IRIG-B PWM ou 1
PPS, sélectionnable
par logiciel
Niveau TTL entrée
de signal IRIG-B PWM
Entrée antenne GPS
