Installation de l'appareil
2.5.2 Exemples de câblage
4.
5.
2.5.2 Exemples de câblage
Les figures suivantes montrent comment raccorder des alimentations simples et
doubles à l'appareil.
18

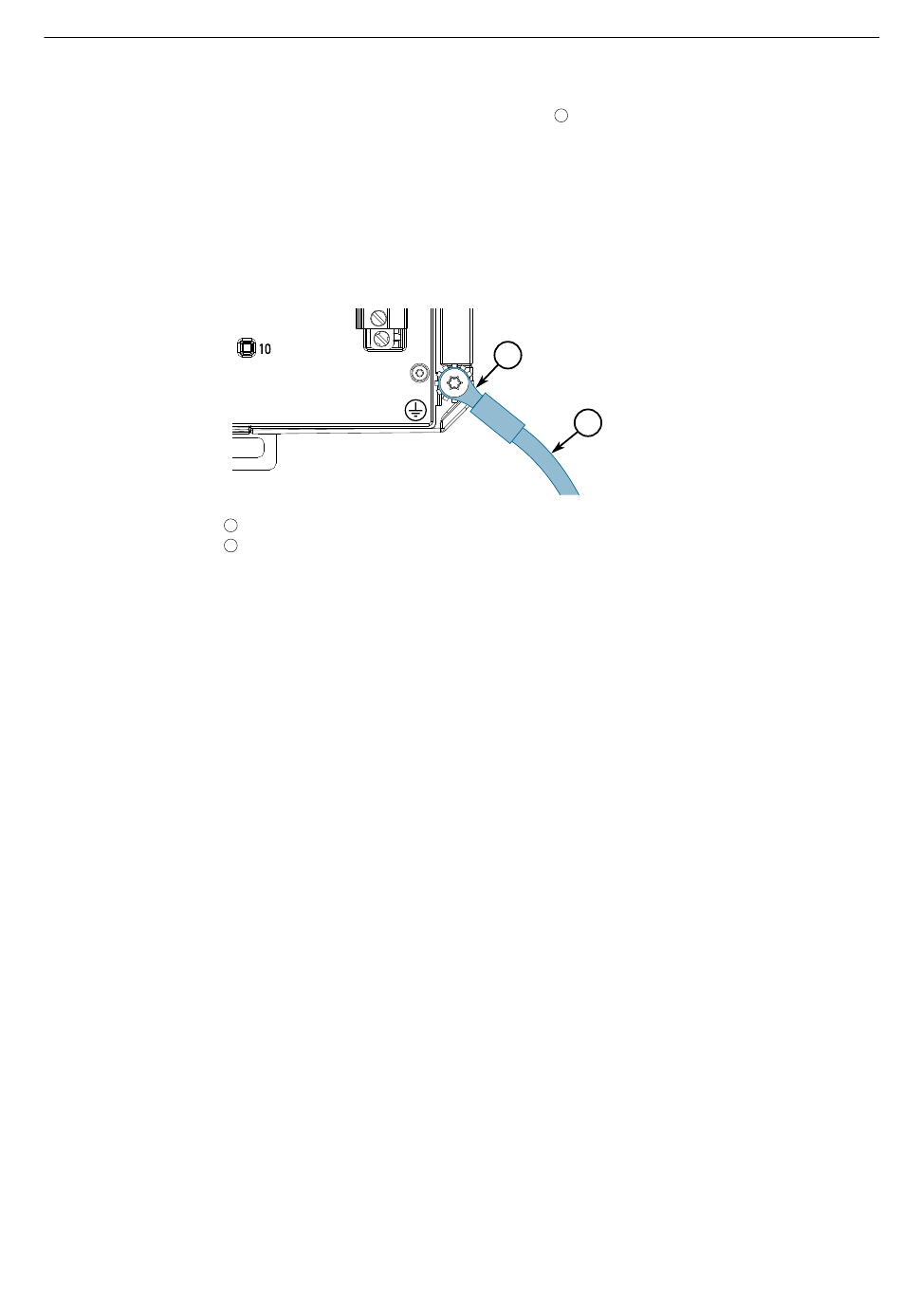

Connectez la vis de terre du châssis à la terre (terre de potentiel). Il est
recommandé de terminer la connexion à la terre avec une cosse à anneau M4,
puis de serrer avec un couple de serrage de 1,7 N·m (15 lbf-in).
Vis M4
1
Cosse à anneau M4
2
Figure 2.11 Connexion de la terre du châssis
Raccordez l'alimentation externe à une source d'alimentation. La LED Power sur
l'appareil s'allume quand l'appareil est alimenté en courant.
Borne de châssis/terre
3
Figure 2.10
1
2
Manuel de l'appareil, 11/2023, C79000-G8977-1490-08
Câblage du bornier basse
tension CC
RUGGEDCOM RST916C
