Manuel d'installation
SIMATIC NET
Commutateurs Ethernet ro-
bustes

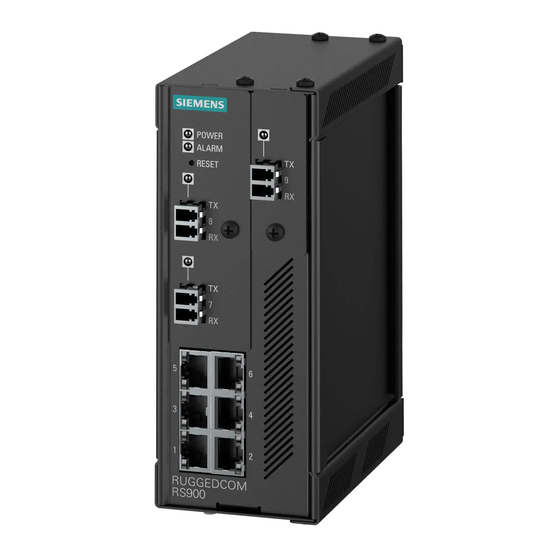

RUGGEDCOM RS900
Edition
02/2020
https://www.siemens.com

Publicité

Table des Matières
loading

Sommaire des Matières pour Siemens RUGGEDCOM RS900

  • Page 1 Manuel d'installation SIMATIC NET Commutateurs Ethernet ro- bustes RUGGEDCOM RS900 Edition 02/2020 https://www.siemens.com...
  • Page 2: Simatic Net

    Avant-propos Introduction Installation de l'appareil SIMATIC NET Gestion de l'appareil Commutateurs Ethernet robustes RUGGEDCOM RS900 Ports de communication Caractéristiques techniques Manuel d'installation Certification 02/2020 C79000-G8977-1024-10...
  • Page 3: Mentions Légales

    Tenez compte des points suivants: AVERTISSEMENT Les produits Siemens ne doivent être utilisés que pour les cas d'application prévus dans le catalogue et dans la documentation technique correspondante. S'ils sont utilisés en liaison avec des produits et composants d'autres marques, ceux-ci doivent être recommandés ou agréés par Siemens. Le fonctionnement correct et sûr des produits suppose un transport, un entreposage, une mise en place, un montage, une mise en service,...
  • Page 4: Table Des Matières

    Exclusion de responsabilité ...................... v Marques déposées ........................v Garantie ..........................vi Formation ..........................vi Assistance client ........................vii Contacter Siemens ......................... vii Introduction ........................... 1 Caractéristiques essentielles .................. 1 Description ......................2 Outils et matériel requis ..................3 Mise hors service et mise au rebut ................ 4 Recommandations concernant le câblage ..............
  • Page 5 ISDE ........................36 6.1.7 TÜV SÜD ......................36 6.1.8 ACMA ........................36 6.1.9 RoHS ........................37 6.1.10 Autres homologations ..................37 Essais de type relatifs à la compatibilité électromagnétique et aux conditions ambiantes ..........................38 RUGGEDCOM RS900 Manuel d'installation, 02/2020, C79000-G8977-1024-10...
  • Page 6: Avant-Propos

    à propos d'un document utilisateur, contactez l'Assistance client Siemens. Exclusion de responsabilité Siemens a vérifié la conformité du contenu du présent document avec le matériel et/ ou le logiciel qui y sont décrits. Toutefois, il peut y avoir des écarts entre le produit et la documentation.
  • Page 7: Garantie

    Garantie Siemens garantit ce produit pendant une période de cinq (5) ans à partir de la date d'achat, sous réserve d'un retour à l'usine pour une maintenance pendant la durée de la garantie. Ce produit ne contient aucune pièce pouvant être réparée par l’utili- sateur.
  • Page 8: Avant-Propos Assistance Client

    Assistance client L'assistance client est disponible 24 heures sur 24, 7 jours sur 7, pour tous les clients Siemens . Pour bénéficier de l'assistance technique ou obtenir des informations d'ordre général, contactez l'Assistance client Siemens par l'un des moyens suivants :...
  • Page 9: Avant-Propos Contacter Siemens

    Avant-propos Contacter Siemens viii RUGGEDCOM RS900 Manuel d'installation, 02/2020, C79000-G8977-1024-10...
  • Page 10: Introduction

    2), un revêtement conforme et un boîtier en acier galvanisé en option per- met au RUGGEDCOM RS900 d'être installé à pratiquement n'importe quel endroit. Le RUGGEDCOM RS900 peut être installé sur rail DIN symétrique ou sur panneau pour une optimisation de l'espace de l'armoire.
  • Page 11: Description

    • Homologation de sécurité CSA/UL 60950-1 jusqu'à 85 °C (185 °F) Description Le RUGGEDCOM RS900 propose de nombreux ports, éléments de commande et LED de signalisation en face avant pour la connexion et la configuration de l'appareil ainsi que le dépannage. LED POWER...
  • Page 12: Outils Et Matériel Requis

    22)". Ports de communication De manière générale, les ports de communication reçoivent et émettent des données. Ils donnent également accès à l'interface Web RUGGEDCOM RUGGEDCOM RS900. Pour plus d'informations sur les différents ports disponibles, voir "Ports de communication (Page 23)".
  • Page 13: Mise Hors Service Et Mise Au Rebut

    événement électrique transitoire, mais que la récupération est automatique. Siemens ne recommande pas non plus d'utiliser des ports Ethernet cuivre comme in- terfaces avec des appareils de terrain sur des distances qui pourraient produire une forte élévation du potentiel de terre (c'est-à-dire supérieure à...
  • Page 14 1.5.1 Câbles à fibres optiques pris en charge Type de câble Longueur Largeur de bande Distance (m) d'onde (nm) modale (MHz·km) 100Base-FX 1000Base-SX 10GBase-SR OM4 (50/125) 3500 — 1300 2000 — — À optimisation laser. RUGGEDCOM RS900 Manuel d'installation, 02/2020, C79000-G8977-1024-10...
  • Page 15 Introduction 1.5.1 Câbles à fibres optiques pris en charge RUGGEDCOM RS900 Manuel d'installation, 02/2020, C79000-G8977-1024-10...
  • Page 16: Installation De L'appareil

    Tous changements ou modifications effectués sans l’accord exprès de Siemens AG peuvent invalider des spécifications, résultats d'essai et certifications d'organismes et remettre en cause les droits d’utilisation de l'appareil.
  • Page 17: Déballage De L'appareil

    Installation de l'appareil en zones dangereuses Par sa conception, le RUGGEDCOM RS900 est conforme aux normes de sécurité pour emplacements dangereux de classe I, division 2, zone 2 où l'on peut trouver des concentrations de gaz, vapeurs ou liquides inflammables, contrairement aux environ- nements de fonctionnement normaux.
  • Page 18: Montage De L'appareil

    Figure 2.1 Label de conformité (exemple) Montage de l'appareil Le RUGGEDCOM RS900 est conçu pour une flexibilité de montage et d'affichage maximale. Il peut être équipé d'adaptateurs permettant de le fixer à un rail DIN symé- trique ou sur un panneau.
  • Page 19: Montage De L'appareil Sur Un Rail Din Symétrique

    2.4.1 Montage de l'appareil sur un rail DIN symétrique Le RUGGEDCOM RS900 peut être commandé avec un adaptateur de rail DIN symé- trique préinstallé à l'arrière du châssis. Utilisez l'adaptateur pour installer l'appareil sur un rail DIN CEI/EN 60715 ou TS35 standard de 35 mm (1.4 po) .
  • Page 20 Montage de l'appareil sur un rail DIN symétrique Insérez un tournevis à tête plate dans l'encoche du mécanisme coulissant et abaissez-le. Poussez l'appareil contre le bas du rail DIN symétrique et relâchez le mécanisme coulissant afin d'encliqueter l'appareil. RUGGEDCOM RS900 Manuel d'installation, 02/2020, C79000-G8977-1024-10...
  • Page 21: Montage De L'appareil Sur Un Panneau

    2.4.2 Montage de l'appareil sur un panneau Pour les installations sur panneau, il est possible d'équiper le RUGGEDCOM RS900 d'adaptateurs pour panneau préinstallés sur la partie supérieure et la partie inférieure du châssis. Les adaptateurs permettent de fixer l'appareil sur un panneau à l'aide de vis.
  • Page 22: Connexion Du Relais D'alarme De Sécurité

    COM RS900 . Une application usuelle de ce relais est le signalement d'une alarme en cas de défaillance de l'alimentation. Pour plus d'informations, voir le Guide de l'utili- sateur RUGGEDCOM ROS pour le RUGGEDCOM RS900. Procédez comme suit pour connecter le relais d'alarme de sécurité : Insérez le bornier du relais d'alarme de sécurité...
  • Page 23: Connexion De L'alimentation

    Contact à fermeture Figure 2.5 Câblage du relais d'alarme de sécurité Connexion de l'alimentation Le RUGGEDCOM RS900 peut être alimenté en courant par une alimentation simple CA/CC haute tension ou CC basse tension. IMPORTANT • Un disjoncteur CA de valeur nominale appropriée doit être installé pour le maté- riel 110/230 V CA.
  • Page 24 être retiré afin d'éviter que le circuit de suppression des transitoires ne soit endommagé pendant le test. Remarque Serrez tous les raccords de borne avec un couple de 0,6 N·m (5 lbf-in). Fixez le bornier d'alimentation à l'appareil. RUGGEDCOM RS900 Manuel d'installation, 02/2020, C79000-G8977-1024-10...
  • Page 25 Connectez le fil positif de la source d'alimentation à la borne positive/live (+/L) du bornier. Borne positive/live (+/L) Borne négative/neutre (-/N) Borne de terre contre les surtensions Câble de terre tressé Figure 2.6 Câblage du bornier RUGGEDCOM RS900 Manuel d'installation, 02/2020, C79000-G8977-1024-10...
  • Page 26: Connexion D'une Alimentation Cc Basse Tension

    2.6.2 Connexion d'une alimentation CC basse tension Les RUGGEDCOM RS900 équipés d'entrées d'alimentation 24 ou 48 V possèdent une protection contre l'inversion de la polarité et des entrées d'alimentation doubles per- mettant à l'appareil d'accepter des connexions redondantes à une alimentation élec- trique CC simple.
  • Page 27 Borne négative Borne de terre contre les surtensions Câble de terre tressé Figure 2.8 Câblage du bornier : entrées d'alimentation CC simples Connectez le fil négatif de la source d'alimentation à la borne négative du bor- nier. RUGGEDCOM RS900 Manuel d'installation, 02/2020, C79000-G8977-1024-10...
  • Page 28 à l'unité. Connectez le fil de terre de la source d'alimentation à la borne de terre du châs- sis sur le bornier. RUGGEDCOM RS900 Manuel d'installation, 02/2020, C79000-G8977-1024-10...
  • Page 29 Installation de l'appareil 2.6.2 Connexion d'une alimentation CC basse tension RUGGEDCOM RS900 Manuel d'installation, 02/2020, C79000-G8977-1024-10...
  • Page 30: Gestion De L'appareil

    Ce chapitre décrit le raccordement à l'appareil et la gestion de l'appareil. Connexion à l'appareil La rubrique suivante décrit les différentes méthodes d'accès aux interfaces console et Web RUGGEDCOM RS900 sur l'appareil. Pour des instructions détaillées, voir le Guide de l'utilisateur RUGGEDCOM ROS du RUGGEDCOM RS900. IMPORTANT Il ne faut connecter/déconnecter les câbles Ethernet que dans des zones non dange-...
  • Page 31: Ports Ethernet

    Connectez n'importe quel port Ethernet disponible sur l'appareil à un commutateur de gestion et accédez à la console RUGGEDCOM RS900 et aux interfaces Web via l'adresse IP de l'appareil. L'adresse IP par défaut au départ de l'usine pour le RUGGED- COM RS900 est https://192.168.0.1.
  • Page 32: Ports De Communication

    Ports de communication Le RUGGEDCOM RS900 peut être équipé de différents types de ports de communica- tion pour améliorer ses capacités et ses performances. Ports 1 à 6 Ports 7 et 8 Port 9 Figure 4.1 Affectation de port Port Type 1 à...
  • Page 33 Réservé (ne pas connecter) Émission de données - Réservé (ne pas connecter) Réservé (ne pas connecter) Caractéristiques techniques Pour les caractéristiques des ports Ethernet cuivre disponibles, voir "Caractéristiques des ports Ethernet cuivre (Page 28)". RUGGEDCOM RS900 Manuel d'installation, 02/2020, C79000-G8977-1024-10...
  • Page 34: Ports Ethernet À Fibre Optique

    Jaune (clignotant) Activité de connexion Éteinte Pas de connexion détectée Caractéristiques techniques Pour les caractéristiques des ports Ethernet à fibre optique disponibles, voir "Caracté- ristiques techniques des ports Ethernet à fibre optique (Page 29)". RUGGEDCOM RS900 Manuel d'installation, 02/2020, C79000-G8977-1024-10...
  • Page 35 Ports de communication 4.2 Ports Ethernet à fibre optique RUGGEDCOM RS900 Manuel d'installation, 02/2020, C79000-G8977-1024-10...
  • Page 36: Caractéristiques Techniques

    36 V CC 3,15 A(T) 1,5 kV CC 10 W 37 V CC 72 V CC 3,15 A(T) 1,5 kV CC 10 W (T) indique un fusible à action différée. La consommation électrique peut varier selon la configuration. RUGGEDCOM RS900 Manuel d'installation, 02/2020, C79000-G8977-1024-10...
  • Page 37: Caractéristiques Techniques Du Relais D'alarme De Sécurité

    IEEE 802.3z     1000Base-LX ü Caractéristiques des ports Ethernet cuivre Ce paragraphe indique les caractéristiques des ports Ethernet cuivre pouvant être commandés avec le RUGGEDCOM RS900. Vitesse 10/100Base-TX Connecteur RJ45 Duplex FDX/HDX Type de câble > CAT 5...
  • Page 38: Caractéristiques Techniques Des Ports Ethernet À Fibre Optique

    Demandez conseil à un re- présentant commercial Siemens au moment de déterminer les distances maxi- males des segments. Environnement de fonctionnement Le RUGGEDCOM RS900 est conçu pour fonctionner dans les conditions ambiantes suivantes. Température ambiante de ser- -40 à 85 °C (-40 à 185 °F) vice Température ambiante de sto-...
  • Page 39: Dessins Cotés

    Caractéristiques techniques 5.8 Dessins cotés Dessins cotés Remarque Toutes les dimensions sont exprimées en millimètres sauf mention contraire. 65.3 116.59 7.87 Figure 5.1 Dimensions totales RUGGEDCOM RS900 Manuel d'installation, 02/2020, C79000-G8977-1024-10...
  • Page 40 Caractéristiques techniques 5.8 Dessins cotés 130.2 13.64 101.6 11.2 78.74 120.65 Figure 5.2 Dimensions pour montage sur panneau et sur rail DIN symétrique RUGGEDCOM RS900 Manuel d'installation, 02/2020, C79000-G8977-1024-10...
  • Page 41 Caractéristiques techniques 5.8 Dessins cotés RUGGEDCOM RS900 Manuel d'installation, 02/2020, C79000-G8977-1024-10...
  • Page 42: Certification

    Certification L'appareil RUGGEDCOM RS900 a été testé minutieusement pour garantir sa confor- mité aux normes reconnues et a été homologué par des agences de réglementation agréées. Homologations Ce paragraphe détaille les normes auxquelles le RUGGEDCOM RS900 est conforme. 6.1.1 Cet appareil est conforme aux exigences des normes suivantes de l'Association cana- dienne de normalisation (CSA) au titre du certificat 16.70065161 :...
  • Page 43: 6.1.2 Csa/Sira

    CEI 60079-0, Édition 6.0 (2011)/EN 60079-0:2012/A11:2013 • Atmosphères explosives – Partie 0 : Équipement – Exigences générales • CEI 60079-15, Édition 4.0 (2010)/EN 60079-15:2010 Atmosphères explosives – Partie 15 : Protection du matériel par mode de protec- tion "n" RUGGEDCOM RS900 Manuel d'installation, 02/2020, C79000-G8977-1024-10...
  • Page 44: Union Européenne (Ue)

    Certification 6.1.3 Union européenne (UE) 6.1.3 Union européenne (UE) Siemens AG déclare que le présent appareil est conforme aux exigences essentielles et autres dispositions pertinentes des directives européennes suivantes : • EN 60950-1 Matériels de traitement de l'information – Sécurité – Partie 1 : Exigences géné- rales •...
  • Page 45: Fda/Cdrh

    Titre 21 du CFR (Code of Federal Regulations), chapitre I, sous-chapitre J, Santé radiologique 6.1.6 ISDE Siemens AG déclare que le présent appareil est conforme aux exigences de la norme ISDE (Innovation, Sciences et Développement économique Canada) suivante : • CAN ICES-3 (A)/NMB-3 (A) 6.1.7...
  • Page 46: Rohs

    6.1.9 RoHS Siemens AG déclare que le présent appareil est conforme aux exigences de la direc- tive RoHS (Restriction of Hazardous Substances) suivante pour l'utilisation restreinte de certaines substances dangereuses dans les équipements électriques et électro- niques : •...
  • Page 47: 6.2 Essais De Type Relatifs À La Compatibilité Électromagnétique Et Aux Conditions Ambiantes

    Dispositifs régulateurs de trafic avec exigences NTCIP Essais de type relatifs à la compatibilité électromagnétique et aux conditions ambiantes Le RUGGEDCOM RS900 a réussi les essais suivants relatifs à la compatibilité électro- magnétique (CEM) et aux conditions ambiantes. Essais de type CEM...
  • Page 48 2 kV   menta- tion CA Impulsion haute tension Ports de 5 kV (sortie de re-   signal lais de sécurité) Ports d'ali- 5 kV   menta- tion CC Ports d'ali- 5 kV   menta- tion CA RUGGEDCOM RS900 Manuel d'installation, 02/2020, C79000-G8977-1024-10...
  • Page 49 Essais de type d'immunité CEM selon IEEE 1613 Remarque Le RUGGEDCOM RS900 remplit les exigences de la classe 2 pour la configuration en fibre exclusivement et les exigences de la classe 1 pour les ports en cuivre. La classe 1 autorise une perte de communication temporaire tandis que la classe 2 impose des communications interrompues et exemptes d'erreurs.
  • Page 50: Informations Complémentaires

    Informations complémentaires Siemens RUGGEDCOM https://www.siemens.com/ruggedcom Industry Online Support (service et assistance) https://support.industry.siemens.com Industry Mall https://mall.industry.siemens.com Siemens AG Industrie numérique Automatisation du processus Postfach 48 48 90026 NÜRNBERG ALLEMAGNE...
