3.
RUGGEDCOM RST916C
Manuel de l'appareil, 11/2023, C79000-G8977-1490-08

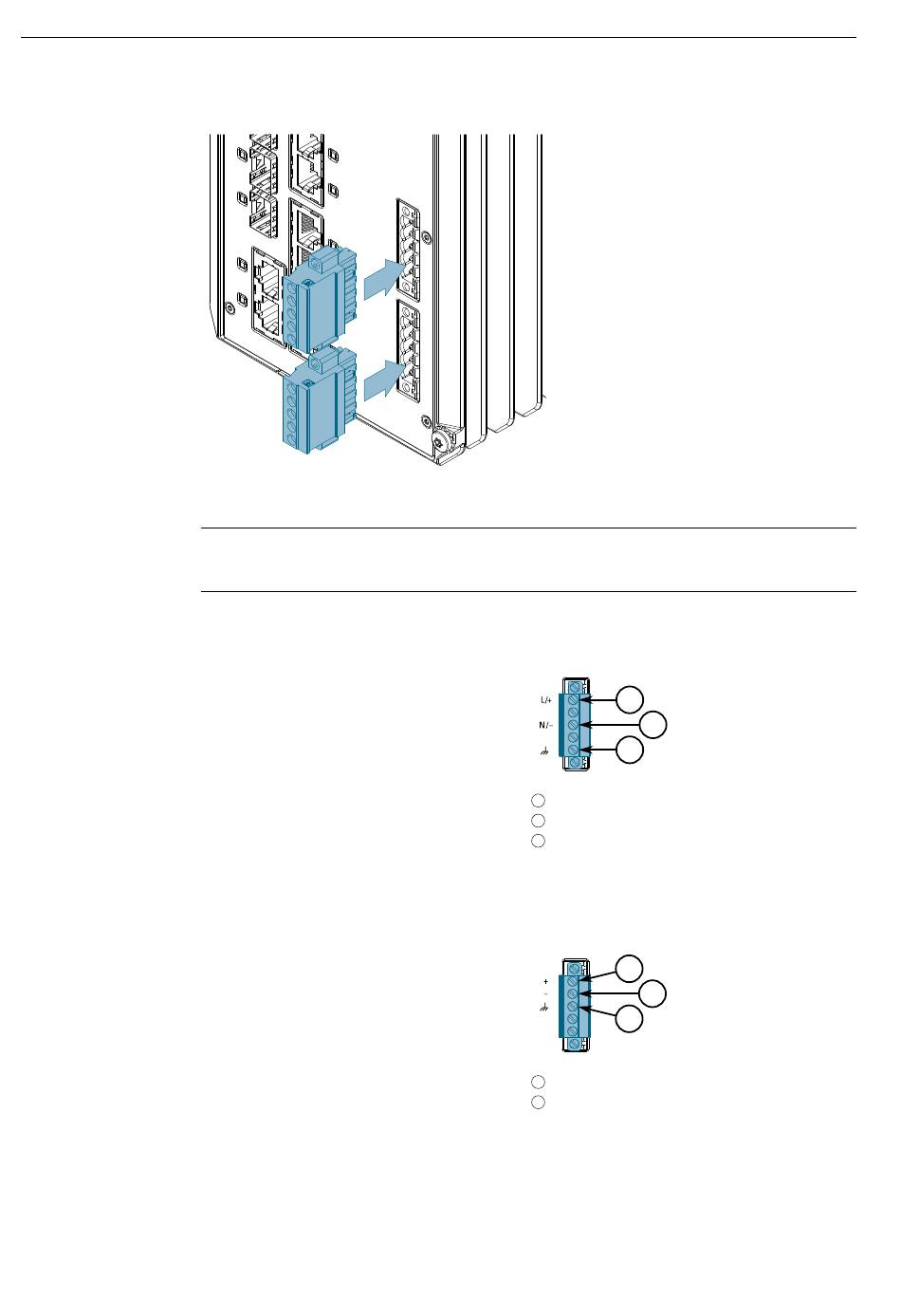

Figure 2.8 Montage des borniers d'alimentation
Remarque
Serrez tous les raccords de borne avec un couple de 0,6 Nm (5 lbf-in).
Connectez le câble d'alimentation à l'appareil de la manière suivante :
Alimentation CA/CC haute tension
double
1. Connectez le fil de phase (CA)
ou le fil positif (CC) à la borne
positive/live (+/L) du bornier.
2. Connectez le fil de neutre (CA)
ou le fil négatif (CC) à la borne
négative/neutre (-/N) du bornier.
3. Connectez le fil de terre à
la borne de châssis/terre du
bornier.
Alimentation basse tension CC
1. Connectez le fil positif à la borne
positive (+) du bornier.
2. Connectez le fil négatif à la
borne négative (-) du bornier.
3. Connectez le fil de terre à
la borne de châssis/terre du
bornier.
2.5.1 Connexion d'une alimentation CA ou CC
1
2
3
Borne plus/Live (+/L)
1
Borne neutre (-/N)
2
Borne de châssis/terre
3
Figure 2.9
1
2
3
Borne positive (+)
1
Borne négative (-)
2
Installation de l'appareil
Câblage du bornier haute
tension CA/CC
