RUGGEDCOM RSG2300PF
Manuel d'installation, 04/2022, C79000-G8977-1348-10
cela, portez un bracelet ESD connecté au connecteur de terre du châssis ou à
une surface à métal nu sur le routeur/commutateur.
Retirez le cache anti-poussière du port du module.
Retirez le port de son emballage.
NOTA
Danger mécanique – risque d'endommagement du composant.
Les ports optiques GBIC sont conçus pour que leur insertion ne soit possible
que dans une seule direction. Ne forcez pas lorsque vous insérez le port dans le
module.
Retirez la protection anti-poussière de la prise et stockez-la pour une utilisation
ultérieure.
Pressez les loquets sur les côtés du port et insérez le port dans la prise.
Module de port optique GBIC
1
Prise
2
Loquet de verrouillage
3

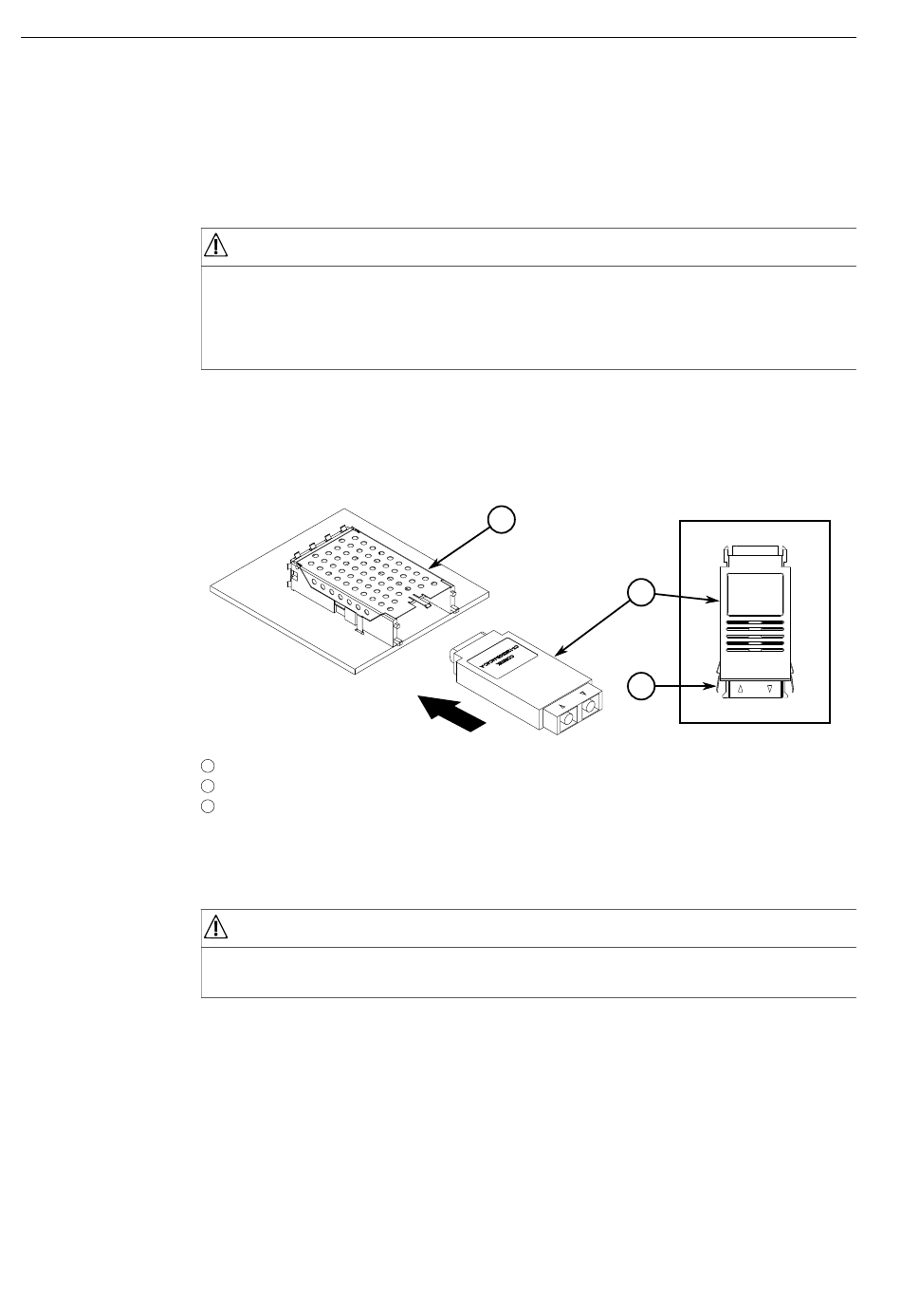

Figure 4.10
Installation d'un port optique GBIC
Relâchez les loquets et assurez-vous que le port est fermement verrouillé.
NOTA
Ne retirez la protection anti-poussière de la prise que lorsque vous êtes prêt à
connecter un câble dans le port optique GBIC.
Retirez le cache anti-poussière du port et stockez-le pour une utilisation
ultérieure.
Retirez la protection anti-poussière du câble et connectez-le immédiatement au
port.
Connectez le câble à un réseau et observez la LED associée au port. Pour plus
d'informations sur les LED, référez-vous à
21)".
Ports de communication
4.5.1 Installation d'un port optique GBIC
1
2
3
"Ports de communication (Page
27
