2.5.2 Raccordement d'une alimentation PoE externe
7.
8.
2.5.2
Raccordement d'une alimentation PoE externe
Le RUGGEDCOM RSG2300PF prend en charge jusqu'à quatre ports PoE (Power-over-
Ethernet) 10/100Base-TX nécessitant une alimentation d'une source externe.
Remarque
Pour des raisons de conformité à la norme CEI 61850, utilisez une alimentation PoE
conforme à CEI 61850 avec un câblage d'alimentation ne dépassant pas 3 m (118 in).
Sinon, Siemens recommande l'utilisation de RUGGEDCOM l'alimentation RPS1300
switch-mode CA. Pour plus d'informations sur cette alimentation, voir
support.industry.siemens.com/cs/ww/fr/view/109478699.
16
À l'aide d'une cosse annulaire de taille 6 et d'une vis 6-32, connectez la borne
de terre de la source d'alimentation à la connexion à la masse du châssis de
l'appareil. Assurez-vous que la cosse est fixée à 1,7 N·m (15 lbf·in).
1
Goujon en acier inoxydable
1
Vis de taille 6-32
2
Anneau à cosse de taille 6
3

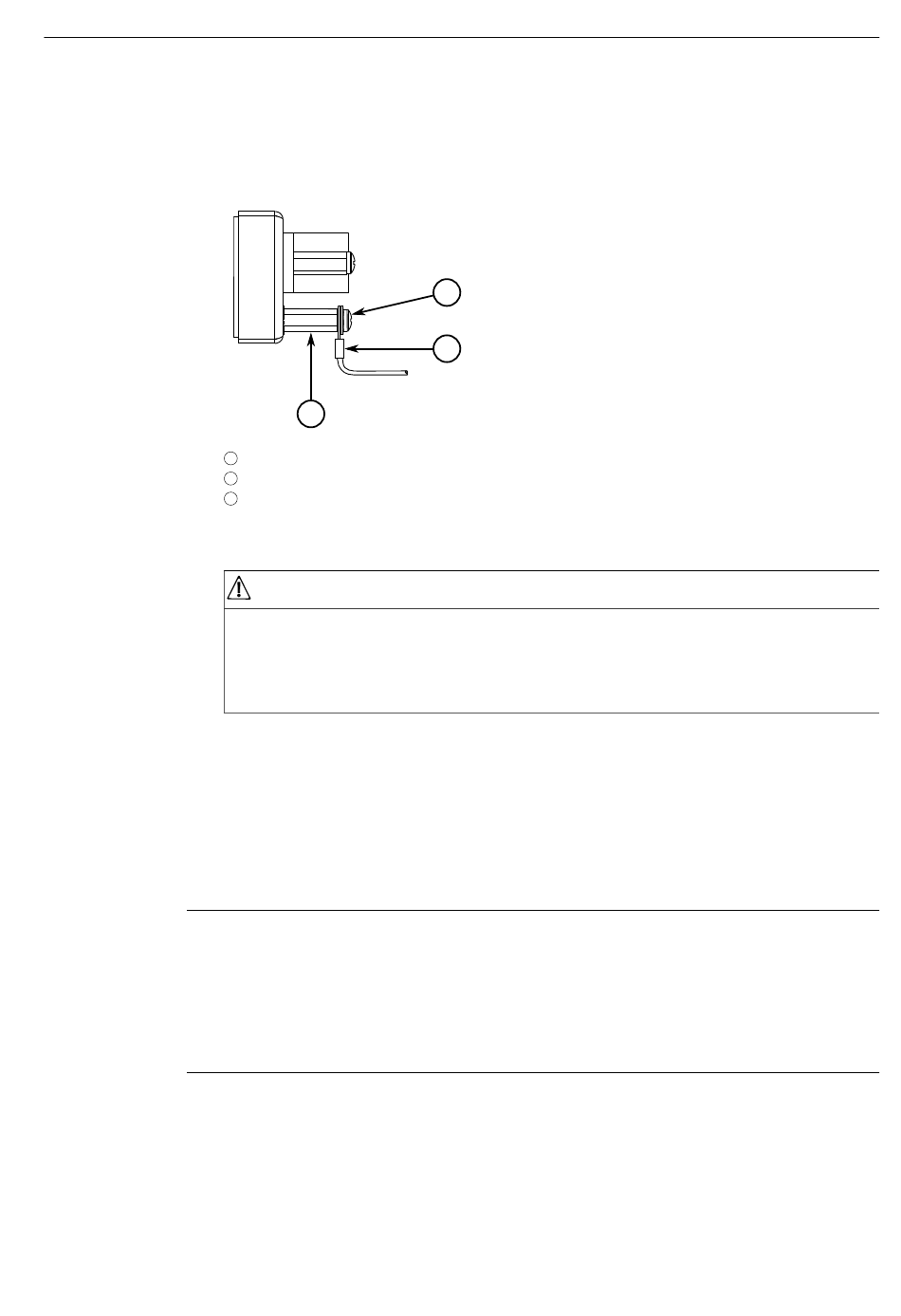

Figure 2.6
Connexion à la terre du châssis
DANGER
Risque d'électrocution – danger de mort, risques de blessures graves et/ou
d'endommagement de l'appareil
Assurez-vous que le cache fourni pour le bornier est toujours installé avant la
mise sous tension de l'appareil.
Installez le cache du bornier.
2
3
https://
RUGGEDCOM RSG2300PF
Manuel d'installation, 04/2022, C79000-G8977-1348-10
