7.6.1 Exigences posées en matière de câble série

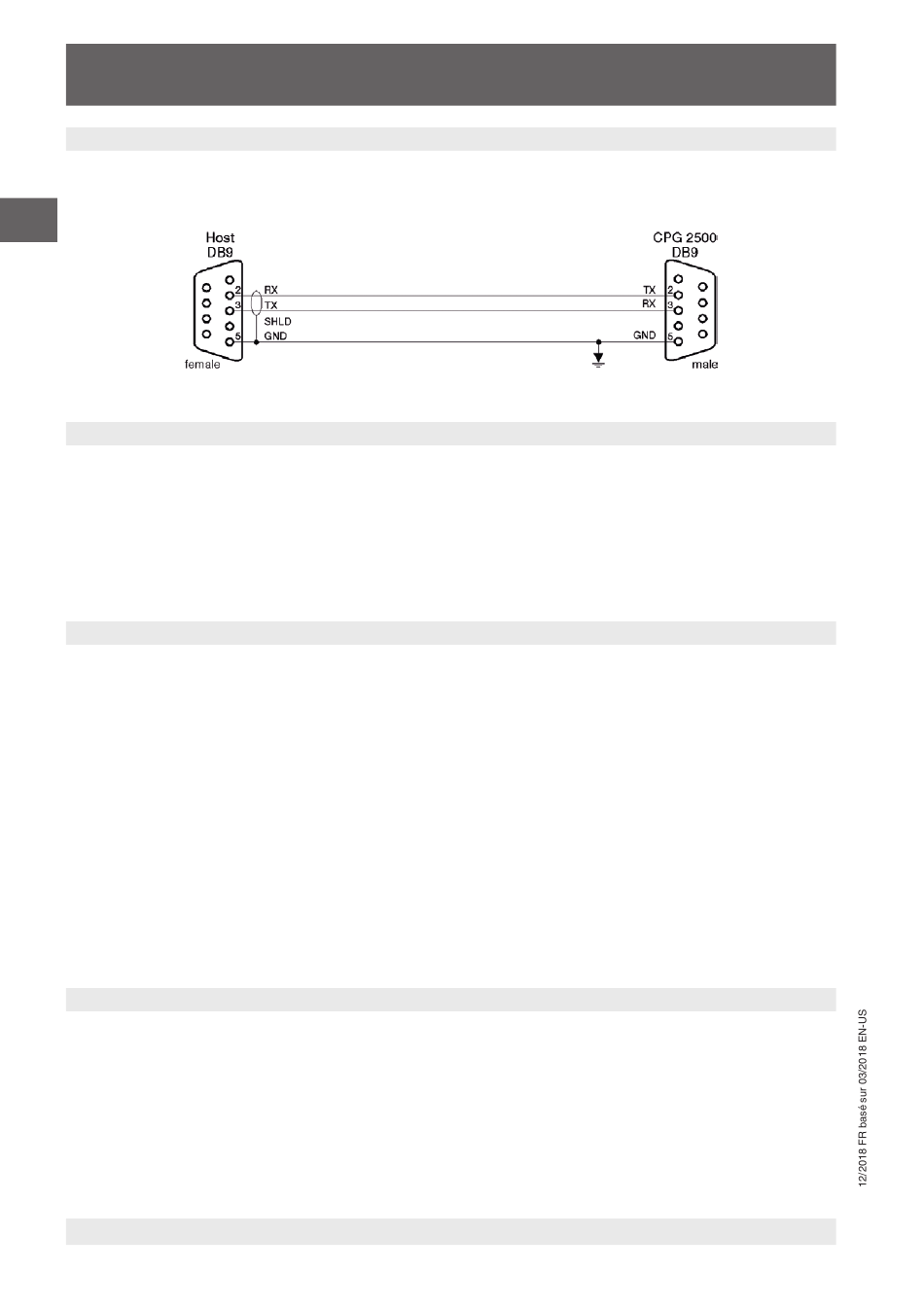

Les communications RS-232 sont transmises par un câble blindé à trois conducteurs se terminant par un
connecteur DB9 standard à l'extrémité de l'instrument, et un connecteur de genre différent à l'extrémité hôte. Les
brochages corrects sont indiqués sur l'illustration suivante.
FR
7.7 Jeu de commandes Mensor
Ce jeu de commandes Mensor est réglé par défaut sur le CPC6050. Pour les requêtes (finissant avec ?), la
colonne Données représente la réponse du CPC6050. Toutes les chaînes de réponse commencent avec un
caractère espace, ou un "E" indiquant qu'il y a une erreur dans la file d'attente d'erreur. Toutes les chaînes de
réponse sont terminées avec <CR> et/ou <LF>. La file d'erreurs contient les 10 dernières erreurs identifiées.
Pour toutes les commandes (sans ?), la colonne de données représente les paramètres requis qui doivent être
envoyés au CPC6050 suite à la chaîne dans la colonne de commandes. Pour toute commande qui nécessite que
plusieurs paramètres soient envoyés, les paramètres doivent être séparés par des virgules.
7.7.1 Format de commande et de requête
Les commandes doivent être envoyées en format ASCII et terminées par un retour de chariot (<cr>), un saut
de ligne (<lf>), ou par les deux. Les commandes ne sont pas sensibles à la casse. Chaque requête renvoie une
réponse. Si une erreur est détectée, la réponse comprend un indicateur d'erreur.
Champ de commande ou requête
Sauf indication contraire, les commandes sont généralement converties en requêtes en ajoutant un point
d'interrogation à la commande. Table "7.7.4 - CPC6050 Commandes et requêtes" énumère tous les mots clés de
commande ou de requête du CPC6050.
Champ de données
Le champ de données est sous forme ASCII {chaîne} ou numérique {valeur}. Dans le cas de plusieurs champs de
données, des virgules sont nécessaires pour séparer les champs. Les requêtes n'ont pas de champ de données.
Des données de chaînes (texte) ou de valeurs (numériques) sont acceptées dans l'un des formats suivants :
Exemples de données {chaîne} : ON, OFF, mBar, inHg
Exemples de données {valeur} : 1, 1,0, -5,678, 25,68324e-5
7.7.2 Définitions de jeu de commandes
Dans ce manuel, une entrée de données composée de caractères alphabétiques est définie comme une chaîne,
par rapport aux données contenant uniquement des chiffres, telles que "Entrer 1 pour ON ou 0 pour OFF" où 1 et
0 sont définis comme valeurs.
Commande :
Toute commande ou requête listée dans Table "7.7.4 - CPC6050 Commandes et requêtes". Pour les commandes
qui prennent des données booléennes, les chaînes suivantes sont acceptées :
70
