Contrôleur de pression modulaire
CPC6050
8.10.2 Vanne d'isolement et de purge (CPX-A-C5-8)
La vanne d'isolement et de purge est utilisée pour purger le liquide hors de l'instrument sous test. C'est une vanne
à trois voies qui bloque l'instrument contre la contamination lorsque l'on fait sortir le liquide de l'instrument sous
test. On peut procéder à une élimination initiale des contaminants en employant la procédure suivante.
Avant de connecter le DUT au système, enlever autant de liquide que possible du DUT.
■
Avec l'alimentation du contrôleur éteinte et les vannes d'isolement et de purge fermées, brancher le système
■
comme indiqué ci-dessous.
Utiliser le contrôleur pour appliquer une pression proche de la pression de pleine échelle du DUT.
■
Ouvrir la vanne d'isolement lentement pour pressuriser le DUT. (Note: le gaz va s'écouler dans la direction du
■
contrôleur vers le DUT : haute pression vers basse pression).
Après que le système a été pressurisé, fermer la vanne d'isolement.
■
Ouvrir la vanne de purge et purger le système pour le mettre à la pression atmosphérique. Observer la cuve
■
pour voir si du liquide a été purgé.
Fermer la vanne de purge.
■
Répéter les étapes 3 à 7 jusqu'à ce qu'aucun liquide ne soit observé sortant du système.
■
Les vannes d'isolement et de purge étant bien fermées, mettre le contrôleur à l'atmosphère.
■
DUT
Vanne de purge

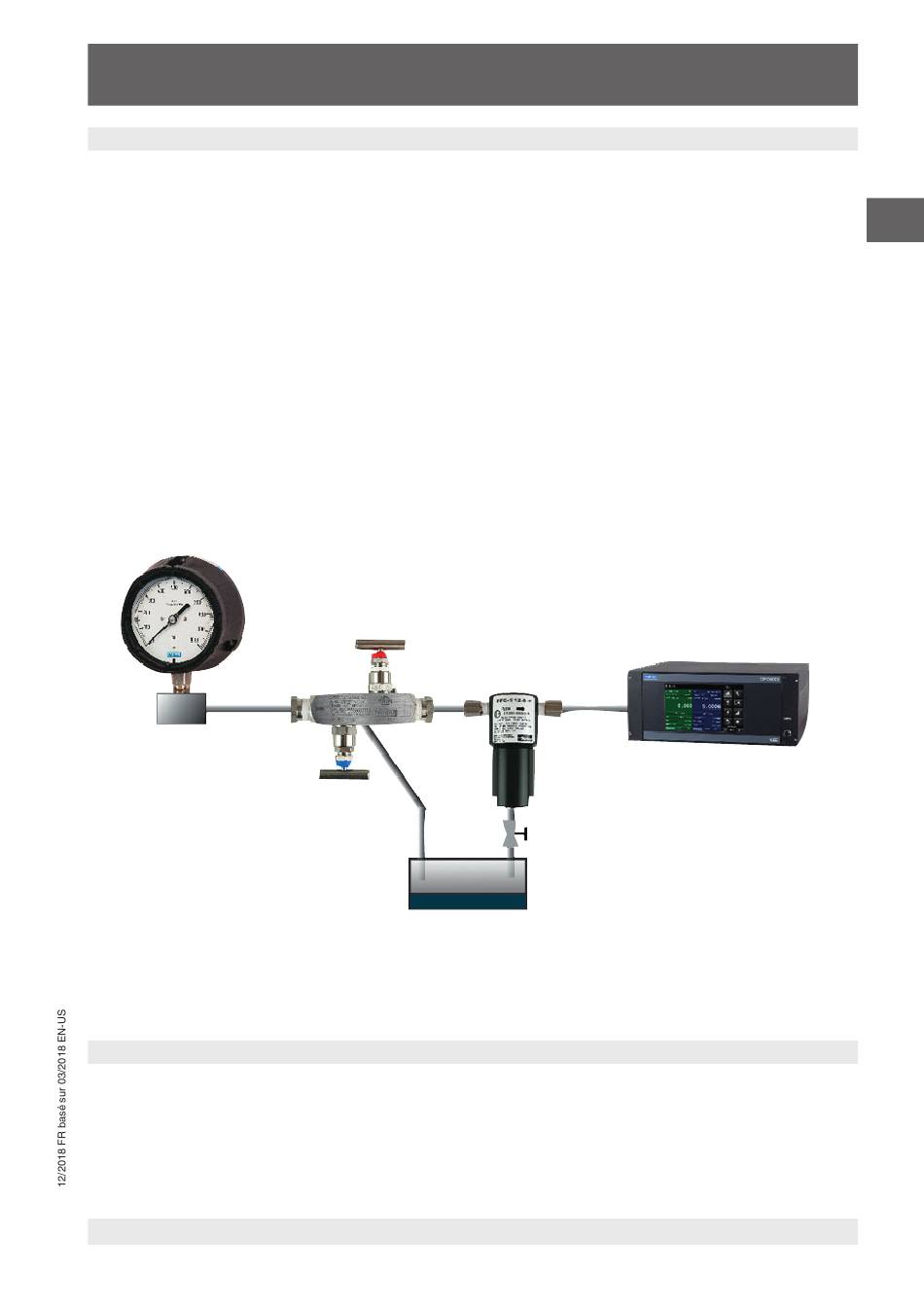

Figure 8.10.2 – Accessoires manuels de prévention de la contamination
8.11 Régulateur de vide
Le régulateur de vide réduit la pression de vide qui passe par le port d'échappement. Cette réduction de vide
empêche les oscillations de pression causées par les changements de mode. Ces oscillations de pression
se produisent sur des pressions bi-directionnelles inférieures à 10 psig pleine échelle. Le régulateur de vide
est recommandé afin d'avoir une transition douce entre les modes de mesure et contrôle dans cette plage de
pression.
Mode d'emploi WIKA, type CPC6050
Vanne d'isolement
Depuis la sortie de purge à
l'arrière de la vanne
Capture de liquide
Contrôleur de pression
automatisé CPC6050
Vanne de purge
FR
111
