3.4 Affichage
L'afficheur est composé de deux chapitres. Sur l'écran principal ("Home Application"), les trois quarts restants
montrent l'écran de fonctionnement avec les deux canaux indépendants ; Canal A et Canal B. Chaque canal
affiche la valeur de pression active, les unités, le mode (pression absolue ou relative), la plage active du capteur
interne, le point de consigne du contrôle de pression, un bargraphe (si activé), une touche auto zéro ou tare
(si activée), et tous les affichages auxiliaires qui ont été choisis. Le quart droit de l'écran contient les icônes
d'application ("Apps") pour les réglages généraux d'instrument, les réglages de contrôle, les réglages d'affichage,
les programmes d'affichage, les favoris plus une touche "Page suivante" [
affiche une seconde et une troisième page d'icônes pour la communication à distance, la remédiation aux
pannes, le test de commutation, le test d'étanchéité, les application I/O numérique et de service.

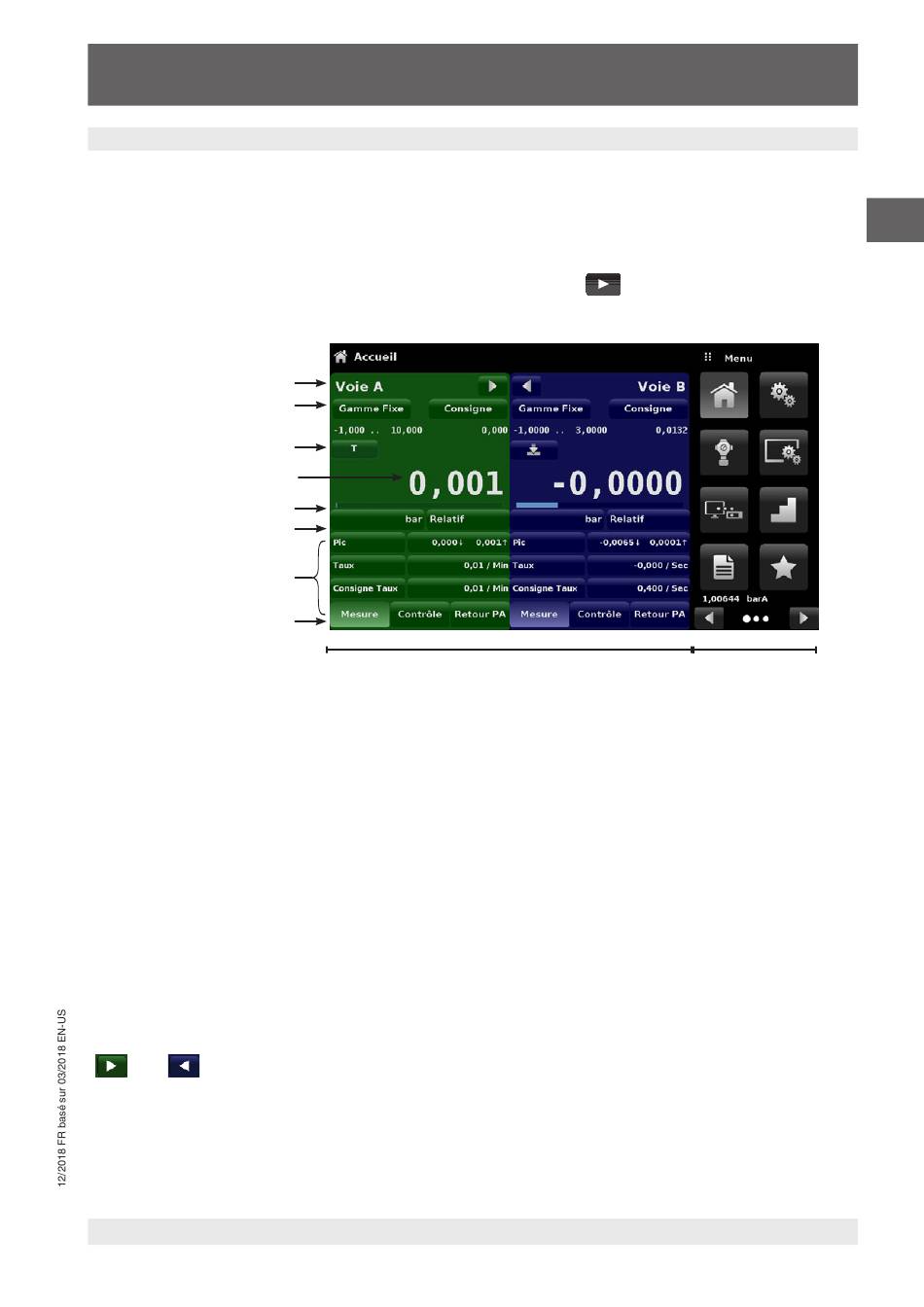

Etiquette de canal
Gamme du capteur
Zéro ou Tare (en option)
Valeur actuelle
Bargraph en option
Unités et mode
Affichages auxiliaires
Modes de fonctionnement
Touches, étiquettes et fenêtres
L'écran tactile du CPC6050 présente de nombreuses touches avec des symboles graphiques ou du texte, qui,
lorsqu'on les active, ouvrent une fenêtre correspondante où il est possible de procéder à des modifications
ou de visionner des informations. Certaines de ces touches vont commuter d'un état vers un autre, d'autres
présentent des choix ou affichent un écran d'entrées numériques. Les textes ou les icônes qui sont affichés,
mais ne réagissent pas lorsqu'on les touche, sont appelés étiquettes ou fenêtres. Les opérateurs vont s'habituer
rapidement aux caractéristiques particulières des touches fréquemment utilisées.
Ecran principal
L'écran principal ou "Home Application" apparaît après l'allumage. Cet écran contient l'écran d'utilisation et l'écran
d'application des réglages. Il va demeurer configuré dans cet état après un redémarrage.
Ecran d'utilisation
L'écran d'utilisation (les trois quarts gauches de l'écran principal) contient des informations concernant la mesure.
Jusqu'à trois affichages auxiliaires peuvent être montrés simultanément avec la valeur actuelle de pression. Cet
écran est divisé en deux parties et codé en couleur : vert pour le canal A et bleu pour le canal B par défaut. Cet
affichage peut être configuré sous forme de soit un soit deux affichages de canal en élargissant l'un des deux
canaux pour occuper la totalité de l'écran d'utilisation au moyen des touches "Canal Déplier" (Channel Expand)
[
] ou [
]
Mode d'emploi WIKA, type CPC6050
actif
Ecran d'utilisation
] qui, lorsqu'elle est appuyée,
Applications de
réglages
FR
15
