Contrôleur de pression modulaire
CPC6050
6. Utilisation locale et configuration
6.1 Fonctionnement général
Ce chapitre décrit les procédures pour piloter le CPC6050 depuis le panneau avant. Les instructions pour piloter
FR
l'instrument à distance à partir d'un ordinateur externe sont traitées au chapitre 7 "Fonctionnement à distance".
Si vous suivez les procédures décrites dans ces deux chapitres et au chapitre 10 "Etalonnage", vous pouvez
attendre de votre CPC6050 qu'il vous donne une précision et une fiabilité maximales durant de nombreuses
années de service utile.
6.1.1 Applications de configuration
La configuration du CPC6050 est atteinte en changeant les réglages dont l'accès est effectué par les touches
Application ("App"). Le fonctionnement local se fait en observant les données présentées sur l'écran. L'apparence
et la fonctionnalité de l'afficheur peuvent être modifiées en pressant la touche App pour la fonction en question.
Après le choix d'une application, un jeu de paramètres va apparaître sur la gauche. Après le choix de l'un de
ces paramètres, un ensemble de sélections en relation avec ce paramètre ou un clavier d'entrée de données va
apparaître sur la droite. La sélection désirée ou les données peuvent être entrées ici.
6.1.2 Caractéristiques de l'écran d'affichage
L'écran ci-dessous fournit une vue générale des caractéristiques qui peuvent apparaître sur l'écran après
l'initialisation. Les trois quarts restants de l'écran contiennent la zone où les informations sont affichées (dans
le cas présent l'écran principal) et le quart de droite contient les icônes de sélection pour chaque application.
Une touche zéro ou tare, un bargraphe et aucun, 3 ou 5 affichages auxiliaires disponibles (Pic, Taux, Point
de consigne de taux, Incertitude ou Unités) vont apparaître dans l'écran principal s'il est activé. Toutes les
caractéristiques d'écran du CPC6050 sont décrites avec plus de détails tout au long de ce manuel. L'application
active est représentée dans une couleur de fond grise, comparée aux autres applications.
Etiquette de canal
Gamme du capteur
Zéro ou Tare (en option)
Valeur actuelle
Bargraph en option
Unités et mode
Affichages auxiliaires
Modes de fonctionnement
6.2 Configuration initiale
Les chapitres 6.2.1 "Contact et application d'informations de version" et 6.2 "Configuration initiale" sont fournis en
premier, de sorte que l'opérateur puisse contrôler au départ l'écran d'informations pour vérifier les composants
installés et changer la langue si nécessaire.
26
actif

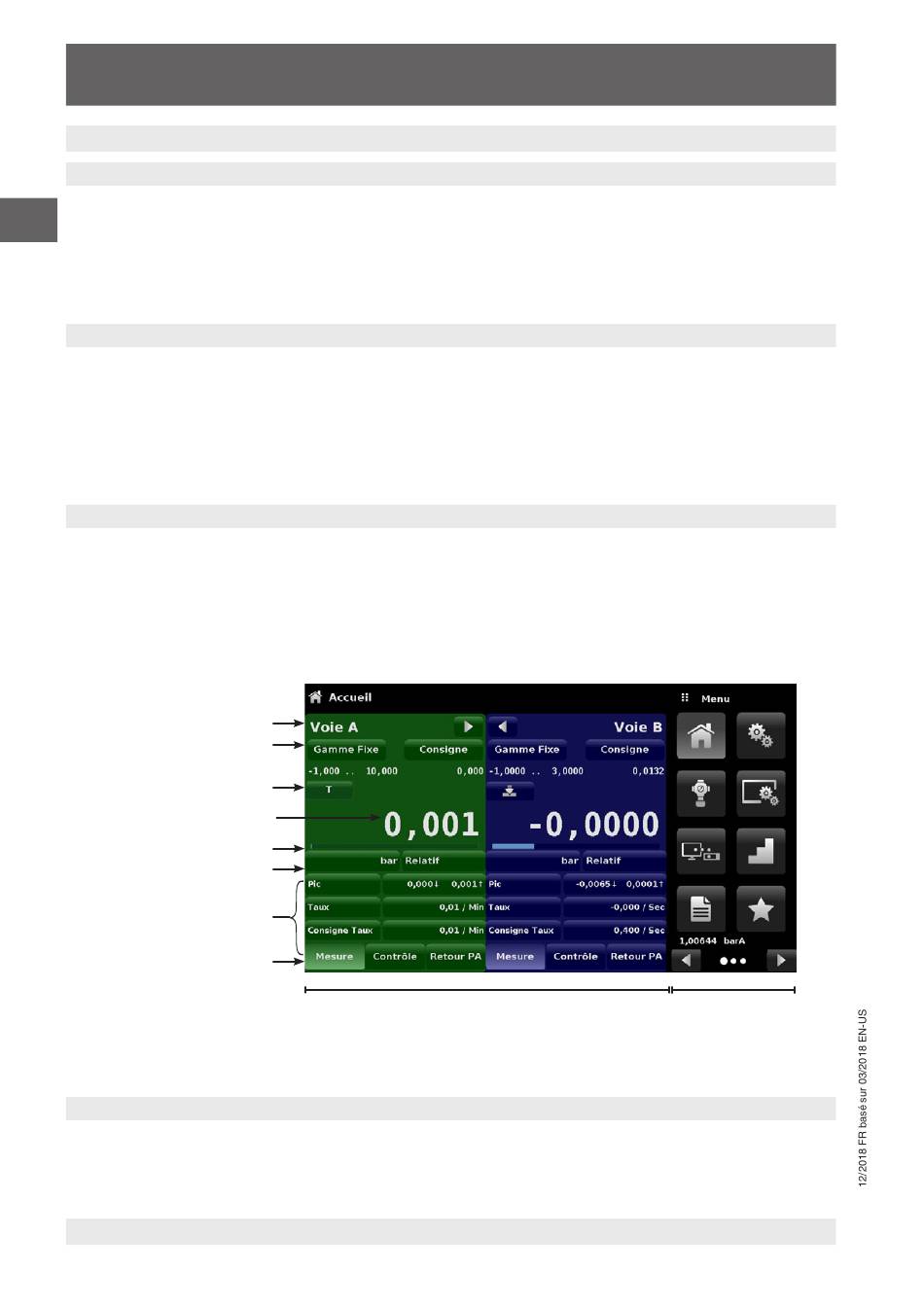

Figure 6.1.2 - Caractéristiques de l'écran d'affichage
Ecran d'utilisation
Mode d'emploi WIKA, type CPC6050
Applications de
réglages
