Contrôleur de pression modulaire
CPC6050
7. Fonctionnement à distance
7.1 Digital I/O
Utilisez les écrans au chapitre 6.4.11 "Application I/O numérique" pour affecter des conditions ou des actions aux
entrées et aux sorties numériques. Le connecteur I/O se trouve en haut au milieu à droite du panneau arrière.
7.1.1 Spécifications I/O numérique
Type de connecteur sur l'instrument – Phoenix Contact #1827596
Contre-connecteur – Phoenix Contact #1827761
7.1.1.1 Entrée numérique
Tension maximale permissible sur le plot d'entrée numérique (référencée par rapport à la broche de terre) :
■
30 VDC
Tension minimale permissible sur le plot d'entrée numérique (référencée par rapport à la broche de terre) :
■
0 VDC
Courant maximal permissible sur le plot d'entrée numérique : 15 mA
■
Tension minimale requise pour déclencher l'entrée (référencée par rapport à la broche de terre) : 2,5 VDC
■
Courant minimal requis pour déclencher l'entrée : 0,5 mA
■
Les entrées numériques sont raccordées par une résistance en série et ensuite par un optocoupleur avant d'être
utilisées en interne sur l'instrument. Elles requièrent une quantité minimal de courant avant de déclencher. Le
schéma pour chaque entrée numérique se trouve à Figure "7.1.1.1 A - Schéma d'entrées numériques".
La sortie d'un instrument logique comme un PLC ou un système de contrôle peut être raccordée directement à un
plot d'entrée numérique tant que la sortie de tension de l'instrument se trouve dans la plage spécifiée ci-dessus
(Figure "7.1.1.1 B - Entrée numérique avec dispositif logique").
Un pressostat peut être raccordé directement à un plot d'entrée numérique tant que la sortie de tension du
pressostat se trouve dans la plage spécifiée ci-dessus (Figure "7.1.1.1 C - Entrée numérique avec pressostat").
Digital Input
Ground
Mode d'emploi WIKA, type CPC6050
Rear Panel
2 KΩ

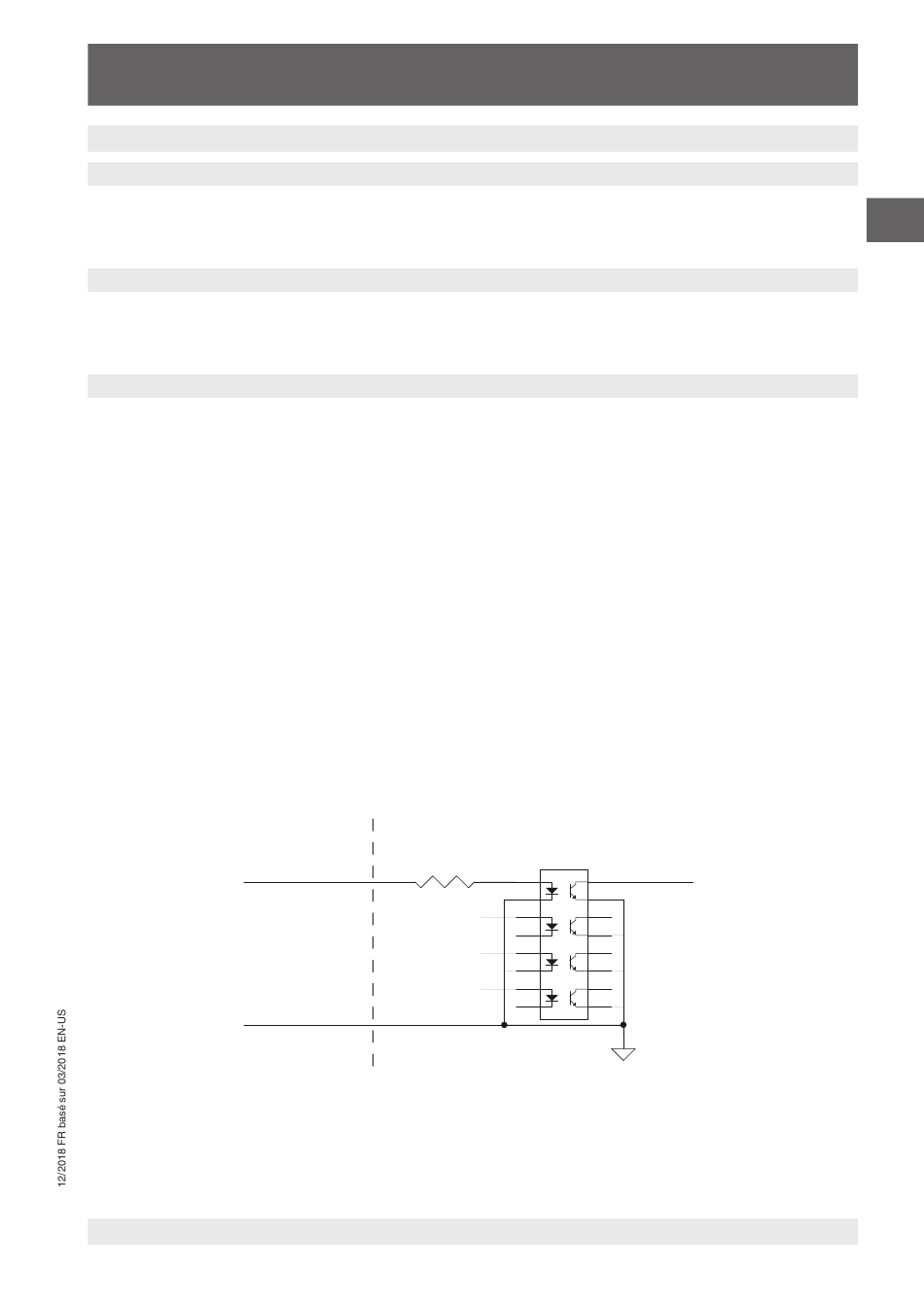

Figure 7.1.1.1 A - Schéma d'entrées numériques
Optocoupler
To Internal Input
1
16
2
15
3
14
4
13
5
12
6
11
7
10
8
9
