Contrôleur de pression modulaire
CPC6050
3.5 Châssis
Le châssis est le boîtier qui abrite le système. Les modules de contrôle et les capteurs sont autonomes à
l'intérieur du châssis et peuvent être remplacés au moyen d'outils manuels de base.
FR
3.5.1 Module de contrôle
Le module de contrôle est appelé "Régulateur à vanne solénoïde" (Solenoid Valve Regulator) (SVR Module) ou
"Module pompe" (Pump Module). Le module pompe n'est disponible que dans une seule version et le module
SVR est disponible en quatre variantes suivant la plage de pression de service :
Module pompe basse pression (Low Pressure Pump Module, LPPump)
■
Module SVR basse pression (Low Pressure SVR Module, LPSVR)
■
Module SVR moyenne pression (Medium Pressure SVR Module, MPSVR)
■
Module SVR haute pression (High Pressure SVR Module, HPSVR)
■
Module SVR extra-haute pression (Extra-High Pressure SVR Module, EPSVR)
■
Les plages d'utilisation pour tous ces modules sont spécifiées au chapitre 4 "Spécifications".
Chaque module de contrôle comprend deux emplacements pour des capteurs de pression haute performance,
CPR6050, qui sont conformes aux standards NIST. Ces deux capteurs peuvent être utilisés en conjonction avec
le régulateur de pression haute stabilité pour produire une sortie précise. Chaque capteur comprend ses propres
données embarquées de compensation et d'étalonnage, de sorte que n'importe quel capteur peut être remplacé
dans l'instrument sans qu'il y ait besoin d'un réétalonnage.
Figure 3.5.1 A - Module SVR
16

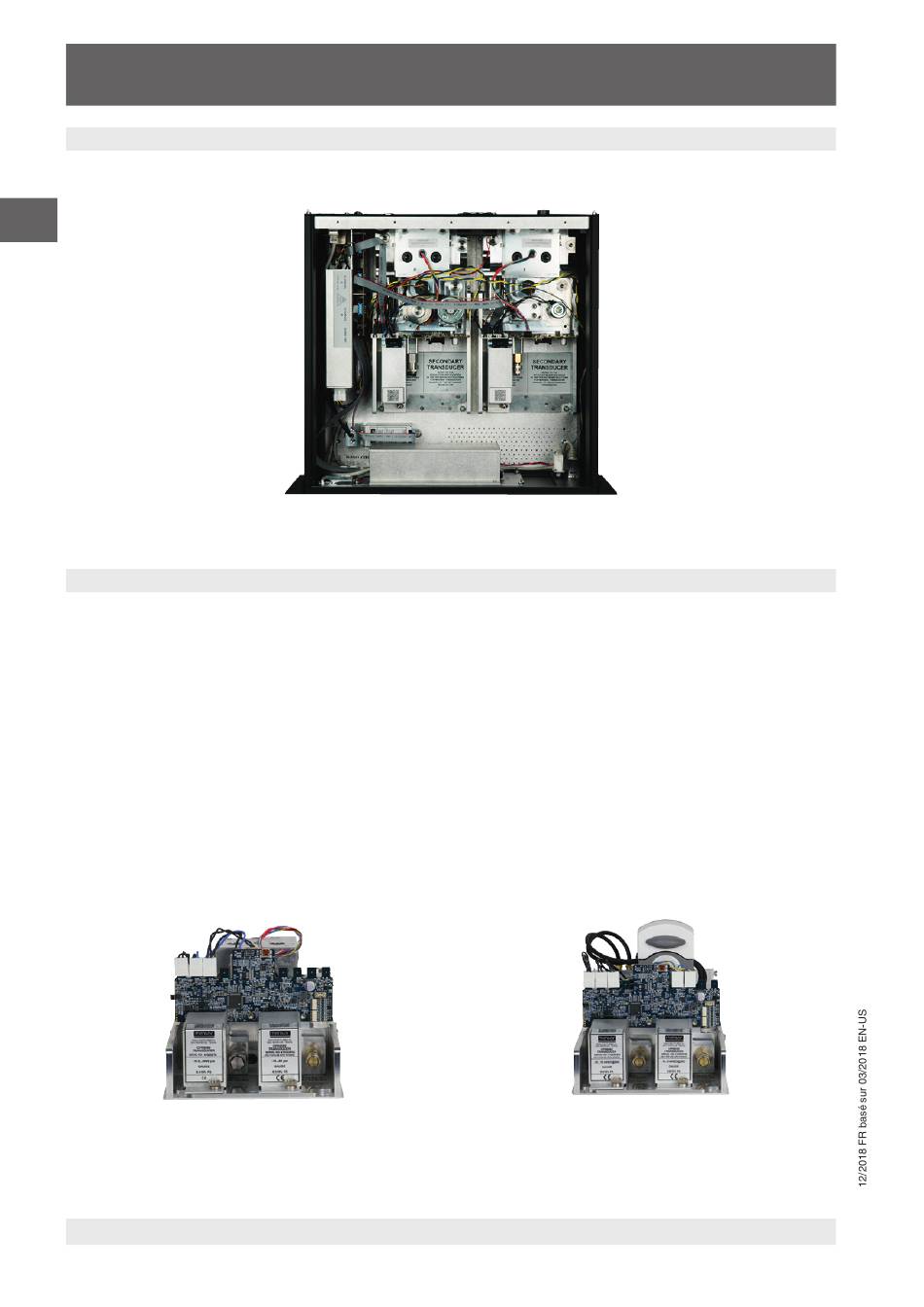

Figure 3.5 - Châssis
Figure 3.5.1 B - Module pompe
Mode d'emploi WIKA, type CPC6050
