Contrôleur de pression modulaire
CPC6050
6.4.3.3 Comportement de contrôle pour le module pompe
Le comportement de contrôle pour le module pompe ne diffère de celui pour le module SVR que dans le fait
qu'il n'a pas de touches préréglées pour Précision, Haute vitesse (High Speed) et Sur mesure (Custom). Sinon,
son fonctionnement est identique à celui du module SVR qui est explicité au chapitre 6.4.3.1 "Comportement de
contrôle pour les modules SVR" situé plus haut.

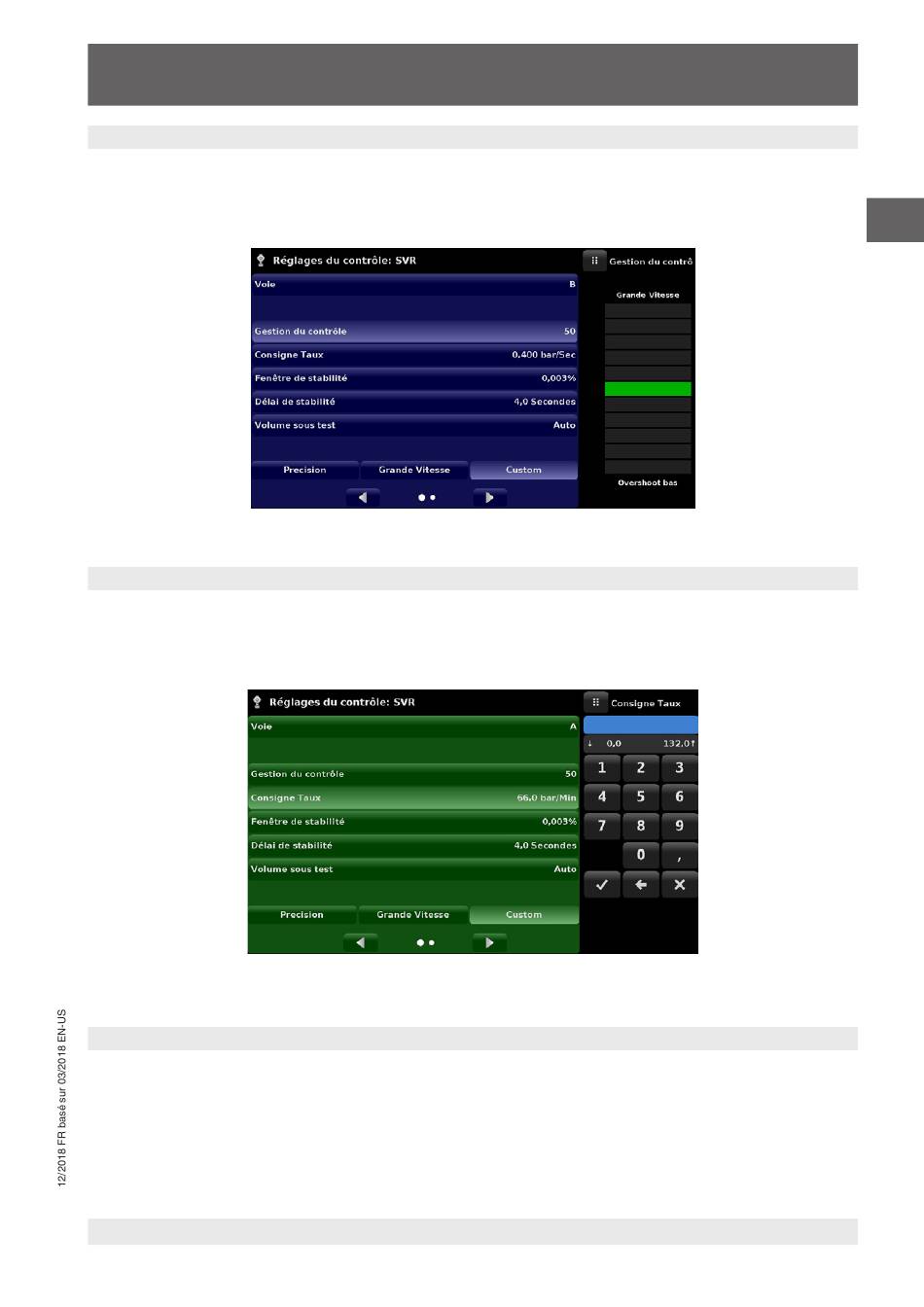

Figure 6.4.3.3 - Comportement de contrôle pour le module pompe
6.4.3.4 Point de consigne de taux
La touche Point de consigne de taux (module SVR seulement) permet à l'utilisateur de régler le taux de
changement de pression lorsque le CPC6050 est en train de contrôler vers le haut ou vers le bas pour atteindre
un point de consigne (Figure "6.4.3.4 - Point de consigne de taux"). Le taux est limité de 0,1 % à 20 % de l'échelle
du capteur primaire / seconde du canal activé.
6.4.3.5 Paramètres de stabilité
Les paramètres de stabilité pour la pression contrôlée peuvent être configurés au moyen des touches Fenêtre
de stabilité (Stable Window) et Délai de stabilité (Stable Delay) (module SVR et module de pompe). Lorsque le
contrôleur entre dans un état de stabilité, la couleur d'affichage de la pression dans l'écran principal va passer du
blanc au vert. La touche Fenêtre de stabilité permet à l'utilisateur de saisir une valeur en pourcentage du capteur
ayant l'étendue la plus large.
Cette valeur représente la fenêtre de pression au sein de laquelle toute valeur de point de consigne serait
considérée comme étant stable par l'utilisateur.
Mode d'emploi WIKA, type CPC6050
Figure 6.4.3.4 - Point de consigne de taux
FR
43
