Alimentation Externe Pour Le Module Pompe - WIKA Mensor CPC6050 Mode D'emploi

Contrôleur de pression modulaire
CPC6050
Les modes "Précision" ou "Haute vitesse" peuvent être choisis en pressant simplement la touche correspondante
en bas de l'écran. Le comportement de contrôle est préréglé sur "50" pour le mode de contrôle Précision et sur
"100" pour le mode de contrôle Haute vitesse. Le comportement de contrôle peut être changé au moyen de
l'échelle mobile. Cela va faire passer le mode contrôle sur "Sur mesure". Figure "6.4.3.1 - Comportement de
contrôle pour le module SVR" montre la barre coulissante pour régler le comportement de contrôle.
FR

6.4.3.2 Alimentation externe pour le module pompe

Les réglages de contrôleur pour le module pompe sont légèrement différents de ceux du module SVR. La touche
"Alimentation externe" (External Supply) dans l'écran de réglage de contrôle : Pompe" fournit à l'utilisateur un
espace pour commuter entre la pompe assistée par une alimentation externe (alimentation externe allumée) vers
la pompe générant de la pression sans alimentation externe (alimentation externe éteinte). Lorsque la pression
d'alimentation externe est allumée, la sortie de pression du module pompe va se déplacer plus vite entre les
points de consigne. Lors de l'approche du point de consigne, l'alimentation externe est coupée et la pompe
continue à augmenter ou à réduire avec précision la pression envoyée vers le point de consigne. Lorsque la
pression d'alimentation externe est coupée, la sortie de pression du module pompe va se augmenter ou diminuer
plus lentement vers le point de consigne.
42

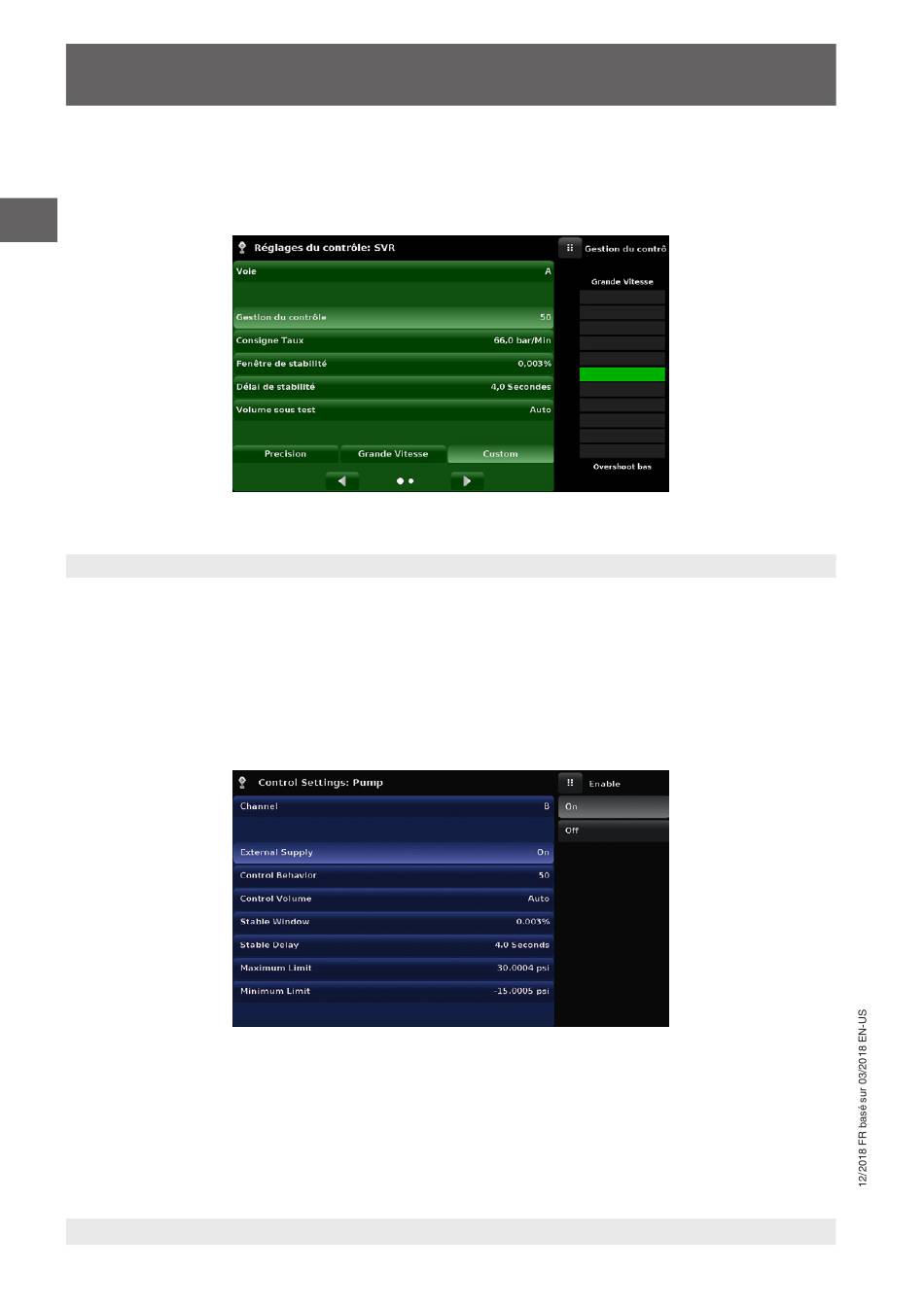

Figure 6.4.3.1 - Comportement de contrôle pour le module SVR
Figure 6.4.3.2 - Alimentation externe pour le module pompe
Mode d'emploi WIKA, type CPC6050
