Section 4 : Options et accessoires
Accessoire de vérin de levage à double
action
Land Pride offre un accessoire de vérin de levage à double action
pour permettre à l'utilisateur d'abaisser le plateau de coupe à
l'aide de la puissance hydraulique au lieu de la gravité. L'évent
d'aération du vérin de levage est remplacé par un raccord et un
tuyau hydrauliques. Il est idéal pour des environnements sales
et corrosifs et aide à empêcher l'entrée de contaminants dans le
vérin de levage.
Trousse de vérin de levage à double action
334-927A . . . . Accessoire de vérin de levage à double action
Consulter la Figure 4-10 :
1.
Retirer le bouchon d'aération (n
de levage. Entreposer le bouchon loin, car il n'est plus
nécessaire.
2.
S'il est fixé, retirer l'extrémité filetée du tuyau hydraulique
o
(n
3) du raccord hydraulique (n
3.
Faire passer le raccord hydraulique (n
vérin de levage comme illustré et serrer. S'assurer d'orienter
l'extrémité de raccordement du raccord hydraulique (n
vers l'avant de la débroussailleuse. Cela permet d'éliminer
le risque de pincement du tuyau hydraulique lorsque la dé-
broussailleuse est en cours d'utilisation.
4.
Le raccord hydraulique étant correctement orienté, fixer le
tuyau hydraulique (n
o
3) en serrant l'extrémité filetée du
tuyau sur le raccord hydraulique (n
16 octobre 2025
o
1) de l'orifice du vérin
o
2).
o
2) dans l'orifice du
o
2)
o
2).
72322

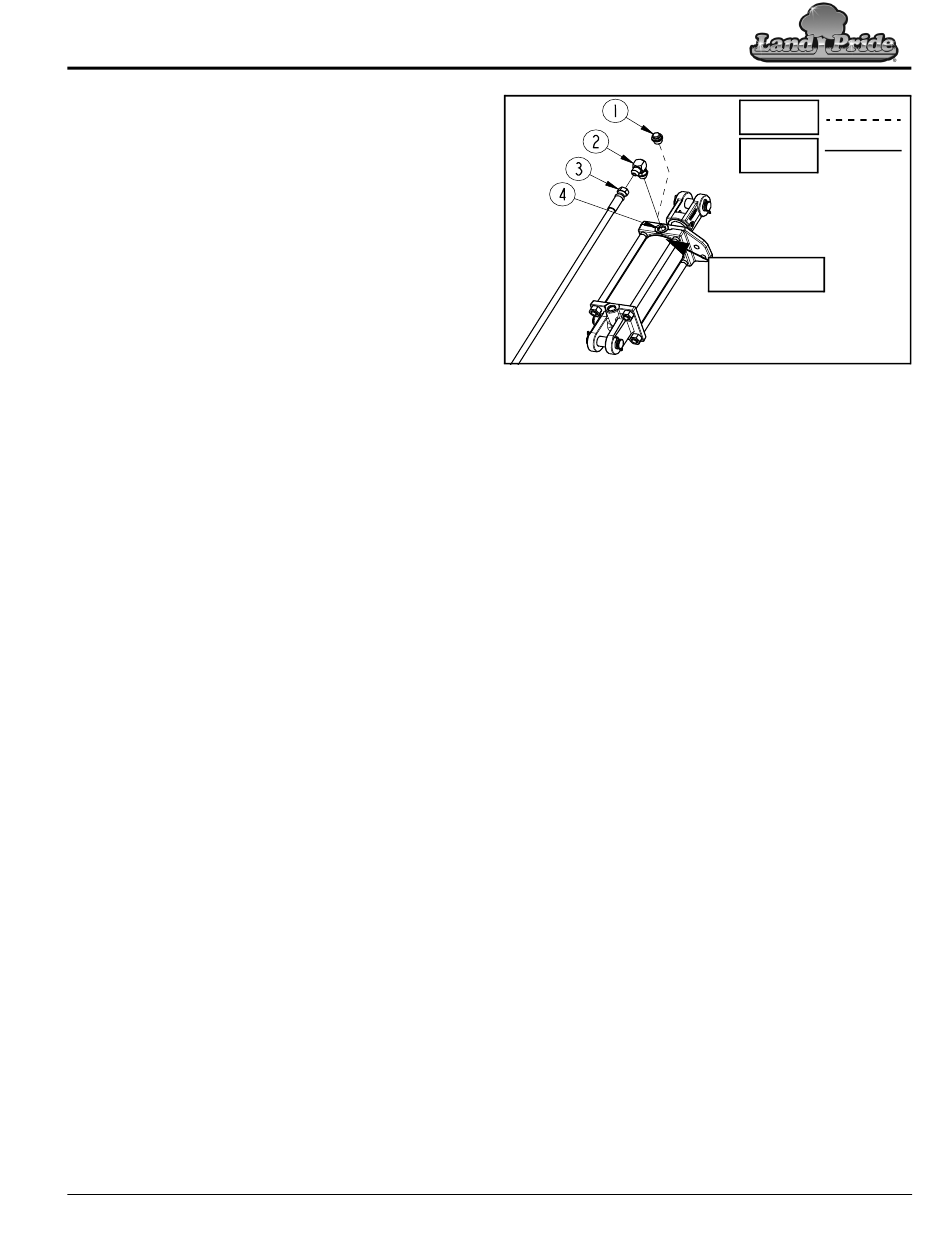

Attelage de l'accessoire de vérin de levage à double action
Débroussailleuses rotatives RC(M)5710 et RC(M)L5710 331-433M-FRC
Retrait
Installation
Vérin de levage
Figure 4-10
