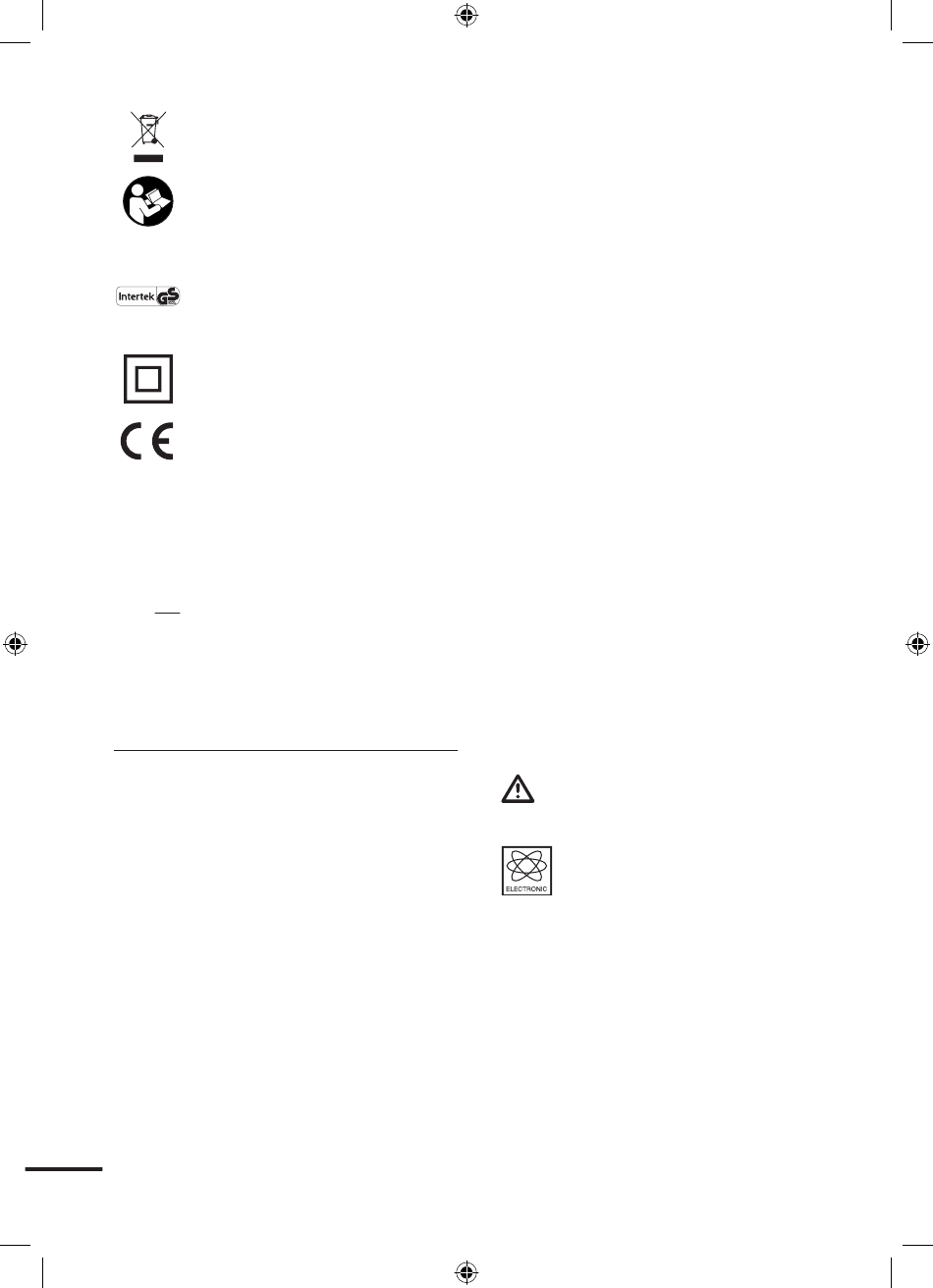

Ne jetez pas l'appareil dans
les déchets ménagers!
Veuillez lire attentivement
ce mode d'emploi avant
d'utiliser la perceuse à per-
cussion.
Label de qualité volontaire
„sécurité contrôlée"
Le carter est doublement
isolé (isolation double)
Label CE (conformité avec les
normes de sécurité euro-
péennes)
BJ Année de construction
SN: Numéro de série
SN: XXXXX Les deux premiers
chiffres soulignés
indiquent le mois de
fabrication.
7 – Montage et ajustages
Montage de la poignée supplé-
mentaire (9) (Fig. 2)
La poignée supplémentaire (7) peut
être montée à droite ou à gauche
du mandrin de serrage rapide avec
sécurité.
Desserrer la poignée (a) de la poignée
supplémentaire (7) en la tournant vers
la gauche jusqu'à ce qu'elle puisse
être glissée sur le collier de serrage
en passant par le mandrin de serrage
rapide avec sécurité (9).
Monter la pièce de la poignée (a) en
la tournant vers la droite jusqu'à ce
38
que la poignée supplémentaire (7)
5452270-Schlagbohrmaschine-man.indd 38 5452270-Schlagbohrmaschine-man.indd 38
soit fermement attachée à l'outil élec-
trique.
Montage et réglage de la butée de
profondeur (Fig. 4)
Desserrer la poignée (a/Fig. 2) de la
poignée supplémentaire (7) par une
rotation à gauche.
Glisser la butée de profondeur dans
l'ouverture et décaler sur la longueur
du foret fixé. Pour cela, appuyer le
foret contre une paroi plane.
Sur l'échelle graduée de la butée de
profondeur (8), relever la valeur et
soustraire de cette valeur la profon-
deur de perçage souhaitée.
Réglez la nouvelle valeur en faisant
glisser la butée de profondeur (8) et
relevez-la au point (c/fig. 4).
Serrer la poignée (a/Fig. 2) de la
poignée supplémentaire (7) par une
rotation à droite.
Présélection de la vitesse
ATTENTION! Débrancher la
fiche secteur!
La présélection de la vitesse
permet d'adapter la vitesse du
moteur à l'outil respective-
ment utilisé ainsi qu'au matériau
(Fig. 5).
• Tournez le régulateur de vitesse
(6) sur l'interrupteur marche/arrêt
(5) selon l'échelle. La vitesse
maximale de l'outil électrique est
réduite ou augmentée.
La vitesse de rotation de l'outil élec-
trique peut être modifiée à l'intérieur
de la vitesse maximale sélectionnée
