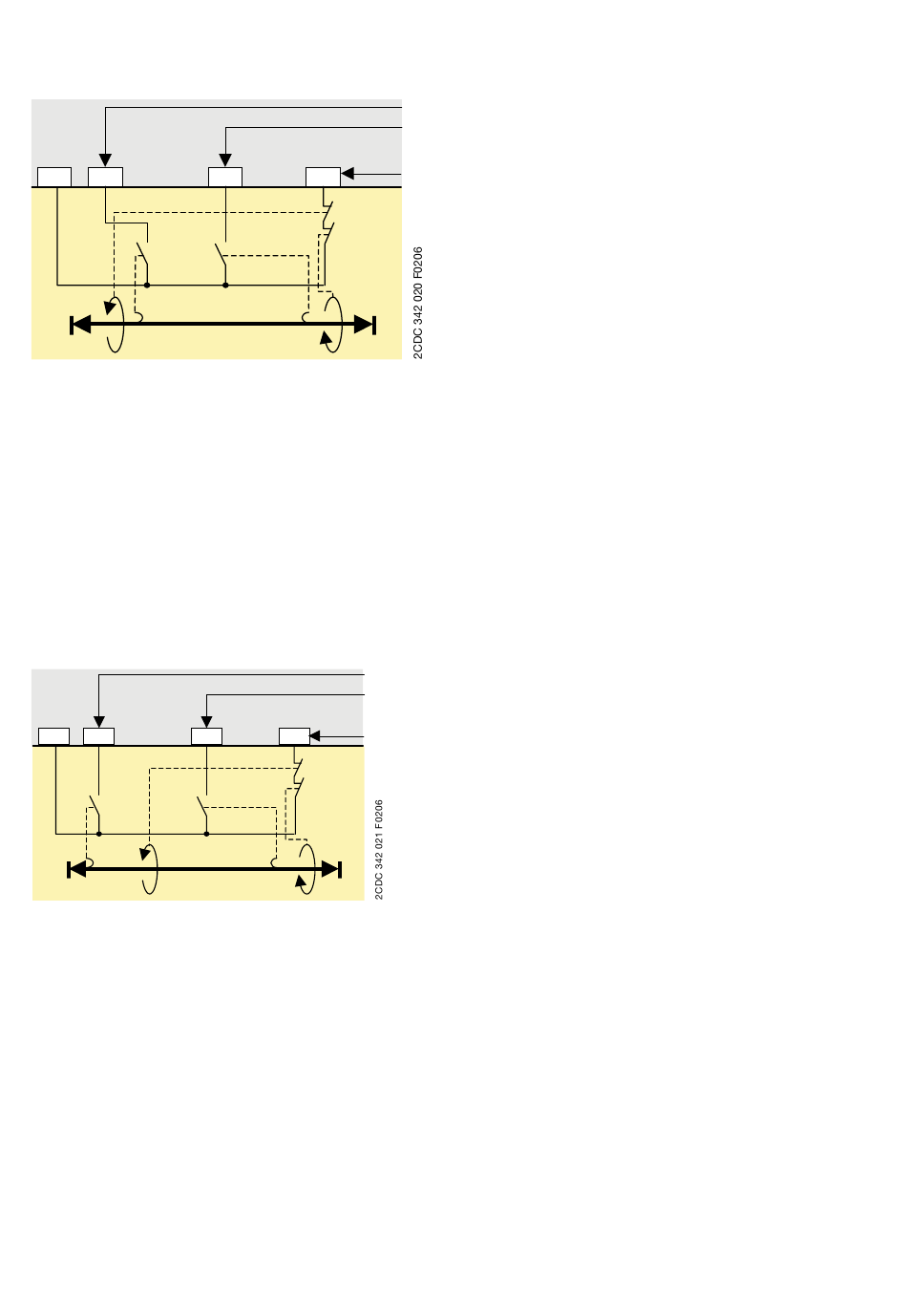

Actionneur 2
Positions Ouvert et Fermé via les interrupteurs de couple et de
fin de course
Limit switches
24V
DI0
Open
*) Démarrage uniquement possible dans la direction oppo-
sée après réinitialisation du défaut. Le signal de couple doit
disparaître dans un délai de 0.5 s, un défaut est de nouveau
généré.
Actionneur 3
Position Ouvert via l'interrupteur de fin de course uniquement,
position Fermé via les interrupteurs de couple et de fin de
course
Limit switches
24V
DI0
DI1
Open
Closed
Édition décembre 2016
Torque
DI1
DI3
Open,
Closed
Closed
Torque
DI3
Open,
Closed
DI0 : Préparation pour Fin course Ouvert moteur arrêté
DI1 : Préparation pour Fin course Fermé moteur arrêté
DI3 :
- Moteur arrêté, démarrage uniquement dans direction
opposée
- Défaut si non préparé*
Remarque :
•
Les interrupteurs de fin de course Ouvert ou Fermé
préparent l'arrêt. L'interrupteur de couple Ouvert
ou Fermé arrête le moteur. Le démarrage est
uniquement possible dans la direction opposée.
•
Les signaux de couple individuels dans le
télégramme - couple Ouvert ou couple Fermé
- sont calculés en fonction de la direction du
mouvement avant l'arrêt.
•
Si, après la mise sous tension, un signal de couple
est détecté et un interrupteur de fin de course
Ouvert ou Fermé n'est pas présent, on suppose
que le couple s'est produit pendant la fermeture.
Le démarrage est uniquement possible après
l'acquittement du défaut et uniquement dans la
direction opposée.
DI0 : Moteur arrêté, démarrage uniquement
dans la direction Fermé
DI1 : Préparation pour Fin course Fermé
arrêté
DI3 :
•
Moteur arrêté si préparé pour Fin
course Fermé moteur arrêté, démarrage
uniquement dans la direction Ouvert
•
Défaut si non préparé*
Remarque :
•
L'interrupteur de fin de course Ouvert
prépare l'arrêt. L'interrupteur de couple
Ouvert arrête le moteur. Le démarrage
est uniquement possible dans la direction
opposée.
•
Les signaux de couple individuels dans
le télégramme - couple Ouvert ou couple
Fermé - sont calculés en fonction de la
direction du mouvement avant l'arrêt.
