Blocs de construction de l'UMC100.3

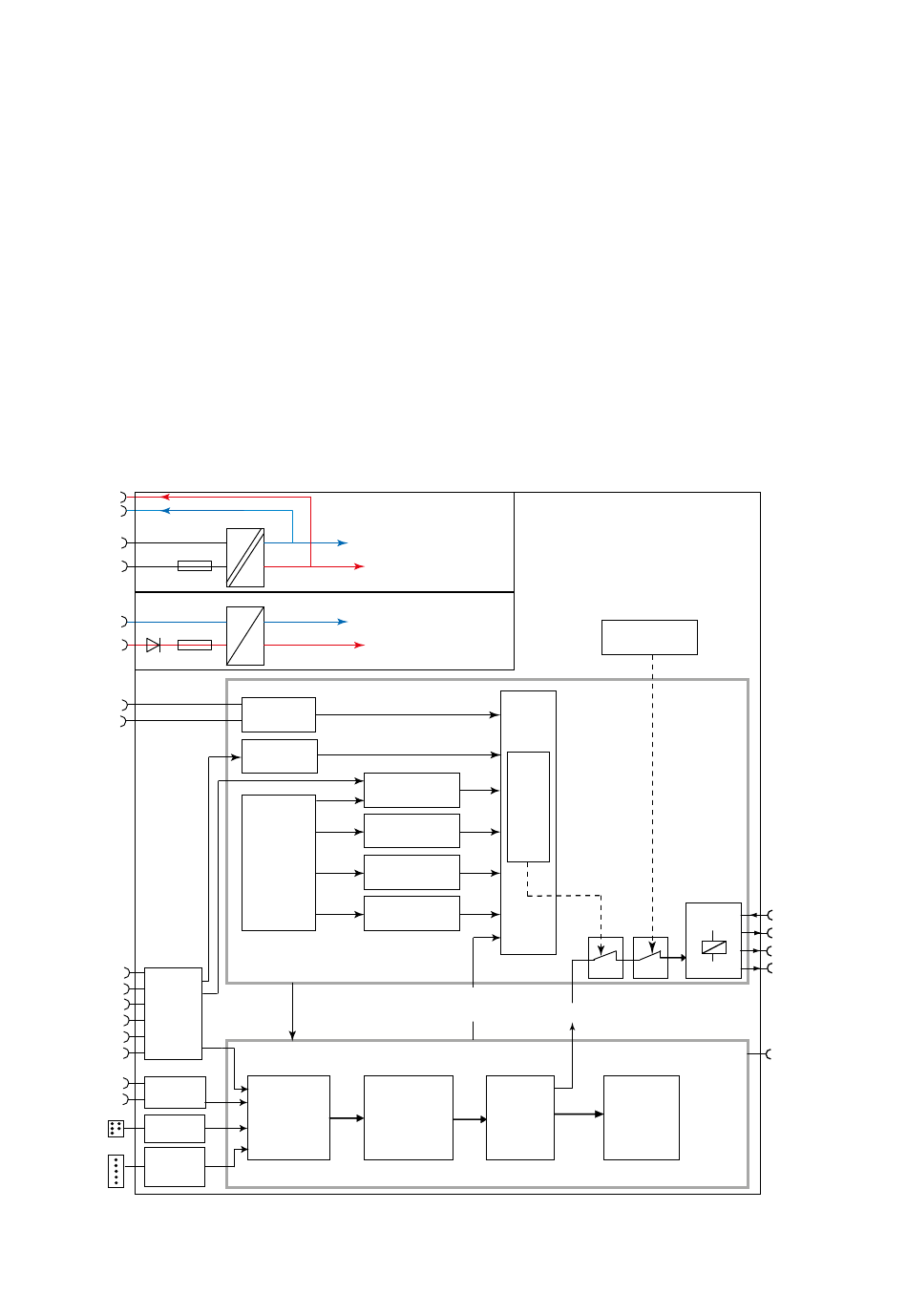

Le schéma suivant présente les principaux blocs fonctionnels de l'UMC100.3 et le flux de données entre eux.
Le bloc principal supérieur contient les fonctions relatives à la protection. Les signaux de différentes sources de signal sont évalués
par l'unité de déclenchement. Selon la configuration, un déclenchement ou un avertissement peut être émis. La protection moteur a
toujours la priorité concernant la commande des sorties de relais. En cas de déclenchement de protection, les contacts correspon-
dants sont ouverts et le moteur est arrêté. Si l'appareil est défectueux, le détecteur Watchdog ouvre automatiquement les sorties de
relais pour des raisons de sécurité. Il n'est pas possible de contourner ce détecteur Watchdog.
Les entrées principales pour la protection moteur sont la mesure de courant et le capteur de thermistance. La mesure de courant
fournit des informations sur le courant de moteur actuel dans les trois phases. Un modèle de moteur avancé utilise les informations
de courant et calcule la température de moteur correspondante. Il déclenche un déclenchement de surcharge à un certain niveau.
L'entrée de thermistance mesure la résistance PTC. L'état froid ou chaud du moteur peut être distingué à partir de la résistance.
Les conditions de court-circuit ou de rupture de fil peuvent également être détectées.
Le bloc principal inférieur contient les fonctions relatives à la commande. Les commandes entrantes du panneau, les entrées bi-
naires ou le bus de terrain sont classés à partir du bloc de sélection du lieu de commande selon les réglages utilisateur puis trans-
mis à la fonction du démarreur actif.
Le bloc fonctionnel du démarreur commande les sorties de relais selon ses signaux d'entrée et l'état actuel. De plus, les signaux
de surveillance sont préparés pour l'écran LCD, les LED de signalisation de l'UMC100.3 et les télégrammes de surveillance et de
diagnostic de bus de terrain.
Tous ces blocs fonctionnent dans le moteur logique. Il est possible de modifier l'application qui est exécutée mais généralement
les applications prédéfinies suffisent. D'autres informations sur la création d'applications personnalisées figurent dans le manuel de
l'éditeur d'applications personnalisées.
