Descrizione Dell'apparecchio; Panoramica Del Sistema Valvole E Dei Moduli - Aventics EtherNet/IP Mode D'emploi

2
1
7

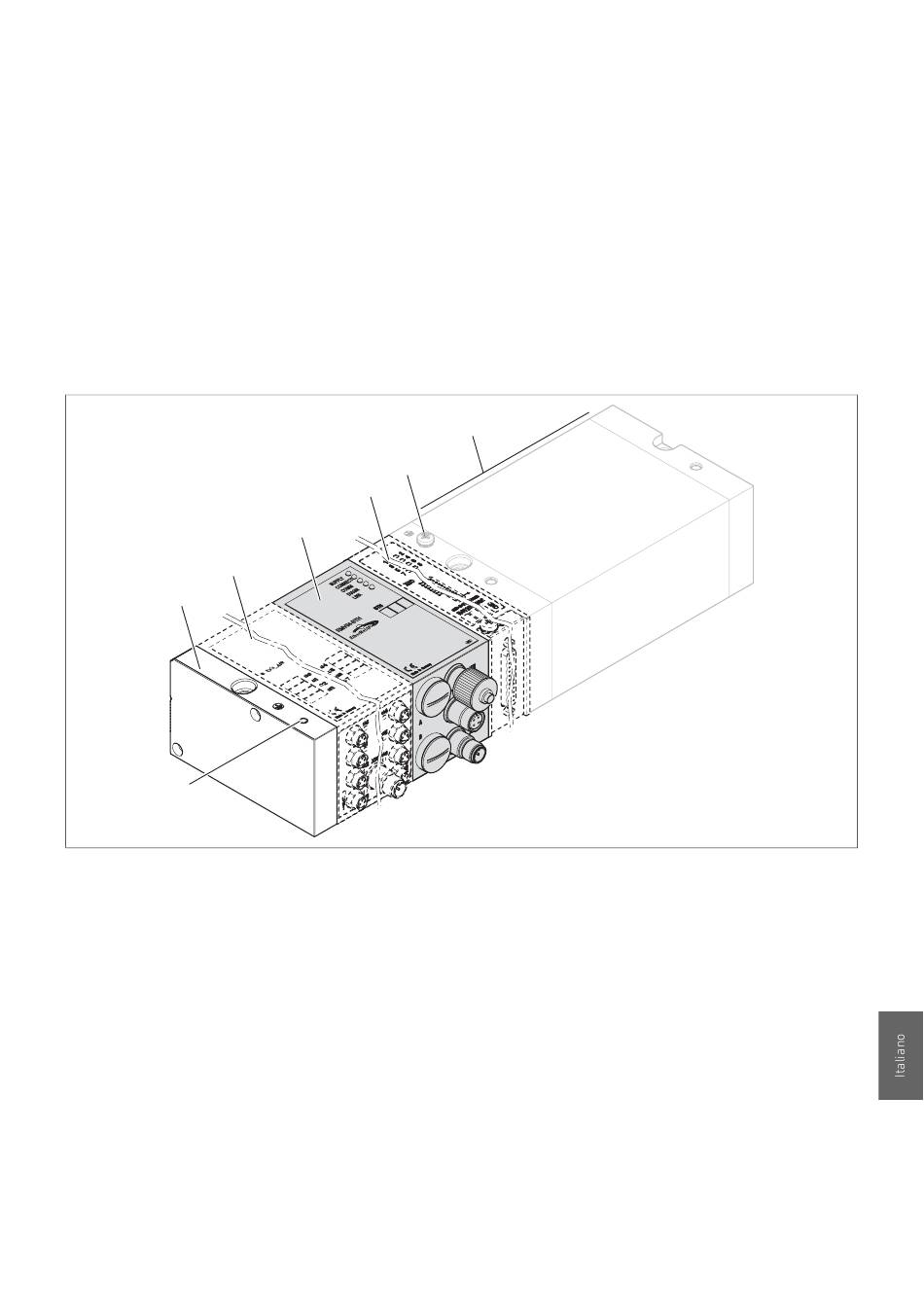

Fig. 1: Panoramica accoppiatore bus con moduli I/O e batteria di valvole (esempio di configurazione)
1 Piastra terminale sinistra
1)
2 Modulo di uscita o di ingresso
3 Accoppiatore bus, tipo design B
4 Ampliamento modulo design B stand-alone
1)
Possono essere collegati fino ad un massimo di 6 moduli (di ingresso o di uscita) in una combinazione a piacere
(p.es. 3 moduli di ingresso e 3 moduli di uscita).
2)
Con proprie istruzioni per l'uso.
3)
Possono essere integrati fino ad un massimo di 3 moduli (ampliamenti del modulo) in una combinazione a piacere.
AVENTICS | EtherNet/IP™ | R412012728–BDL–001–AC
5

Descrizione dell'apparecchio

L'accoppiatore bus permette il pilotaggio del sistema valvole tramite un sistema bus
di campo EtherNet/IP™. Oltre al collegamento di linee dati e di alimentazioni di
tensione, l'accoppiatore bus consente l'impostazione di diversi parametri del bus,
nonché la diagnosi tramite LED e il protocollo EtherNet/IP™.
La seguente panoramica completa riepiloga l'intero sistema valvole ed i suoi
componenti. Il sistema di valvole stesso è descritto nelle relative istruzioni per l'uso.

5.1 Panoramica del sistema valvole e dei moduli

Il sistema di valvole è costituito, a seconda della fornitura, dai componenti
rappresentati nella fig. 1:
6
5
4
3
1)
2)3)
Descrizione dell'apparecchio
5 Attacco FE
2)
6 Batteria di valvole
7 Attacco FE alternativo spostando la vite di (5)
123
