10.7 Alignement de la tache focale (laser) par rapport au centre du réticule (croisillon) du
stéréomicroscope
Le miroir de déviation vous permet d'aligner facilement le rayon laser par rapport au centre du réticule du
stéréomicroscope.
Bon

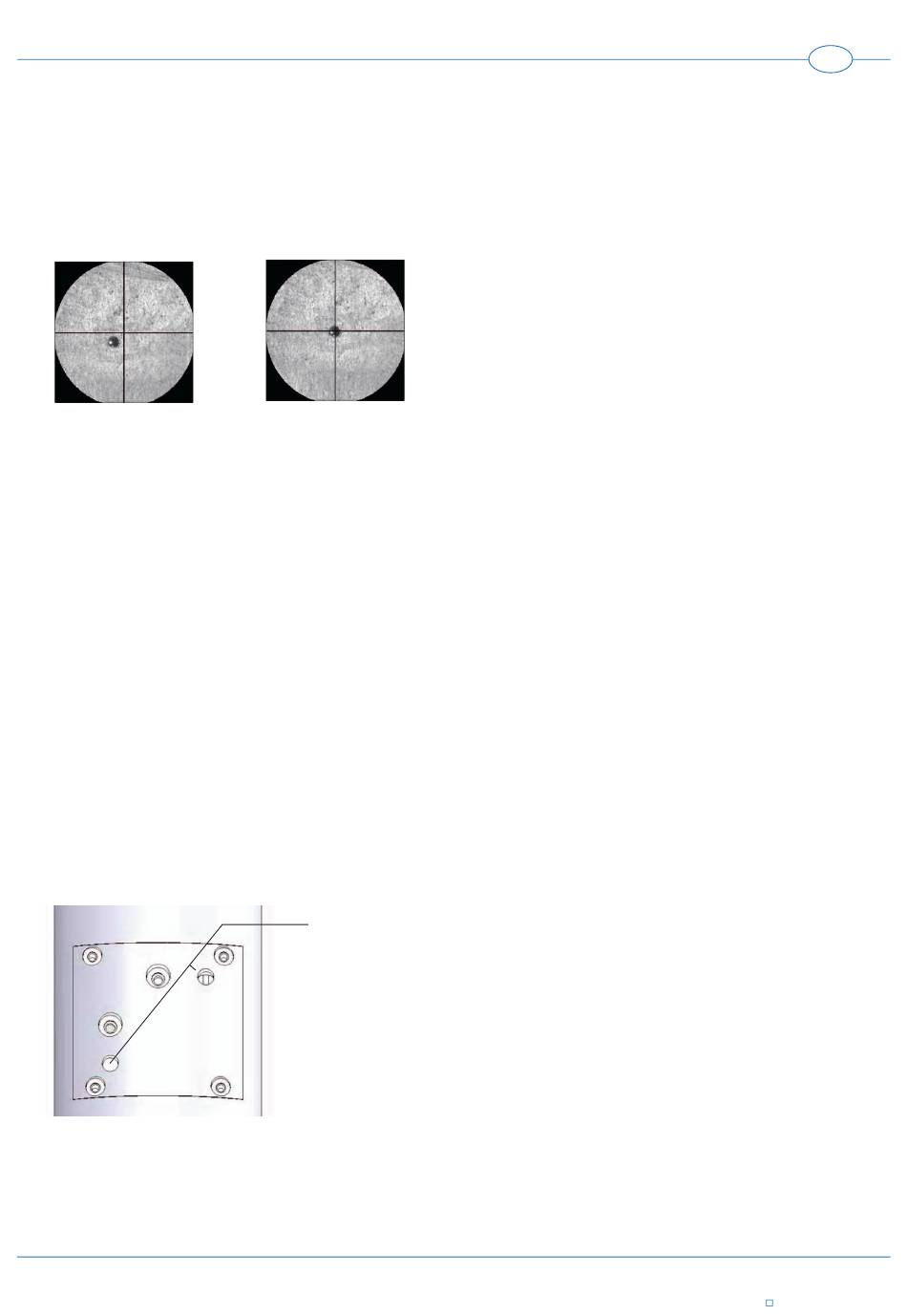

Fig. 25 : Alignement de la tache focale (laser) par rapport au centre du réticule du stéréomicroscope
Cet alignement s'effectue avec une clé Allen de 3 mm. Pour cette intervention, le capot de la soudeuse doit être fermé.
La procédure est la suivante
· Positionner une petite table élévatrice (ou équivalent) sous l'objectif puis déposer sur celle-ci un bloc de papier
par exemple ou une plaque métallique. Ensuite faire la mise au point avec le stéréomicroscope, jusqu'à obtention
d'une image nette.
· Régler la soudeuse sur les valeurs suivantes : 200 V, 1 ms, diamètre focal : ø 0,8 mm puis déclencher une impulsion.
Un point d'impact (tache focale) apparaît alors sur l'objet.
· A l'aide des vis de réglage du miroir de déviation (voir fi g. 26) et en déclenchant de nouvelles impulsions laser,
faire en sorte que la tache focale se rapproche de plus en plus du centre du réticule.
· Pour déplacer la tache focale vers la gauche / droite, tourner la vis du haut vers la droite / gauche.
· Pour déplacer la tache focale vers le haut / le bas, tourner la vis du bas vers la droite / la gauche.
· Après avoir bien centré la tache focale sur le réticule (croisillon), régler la soudeuse sur 300 V, 5 ms et sur un
diamètre focal de 2,0 mm puis déclencher une impulsion laser. Vérifi er que la tache focale est toujours bien
centrée sur le réticule.
Si elle est décalée de façon signifi cative, il faudra vérifi er si le laser est bien réglé. Il se peut en effet que l'axe du
faisceau soit déréglé (intervention de maintenance requise).
Fig. 26 : Les vis de réglage du miroir de déviation
Mauvais
Les vis servant à orienter le miroir de déviation
Vis du haut : orientation vers la gauche / la droite
Vis du bas : orientation vers le bas / le haut
