4.2 La chambre de travail
La chambre de travail du desktop Compact renferme tous les éléments de commande nécessaires à une soudure
manuelle aisée. Pour les affi cher complètement, la chambre de travail dans la fi g. 4 est représentée dans sa vue
du bas.
En haut, au milieu, le rayon laser sort d'une lentille de focalisation protégée par un verre de protection.
La chambre de travail et la pièce à souder sont éclairées par deux spots halogènes puissants à droite et à gauche
de l'orifi ce de sortie.
La buse rigide du gaz protecteur peut être pivotée vers l'avant et vers l'arrière. En position arrière, le fl ux de gaz
est interrompu. La hauteur de l'ouverture de la buse est réglable en tournant la buse de 5 mm. En position avant,
le point de focalisation du laser est également repéré par cette buse. La buse fl exible (gauche) permet d'acheminer
le gaz protecteur avec une précision accrue.
A droite se trouve en outre une buse fi xe, permettant de refroidir la pièce et la chambre de travail à l'aide d'air
sous pression.
Aspiration fumée
soudage (2x)
Vis de fi xation
fi ltre fumée (2 x)
Buse basculable
pour gaz
protecteur
(hauteur
réglable par
mouvement
rotatif)
Buse gaz
fl exible
Leviers de réglage
des paramètres

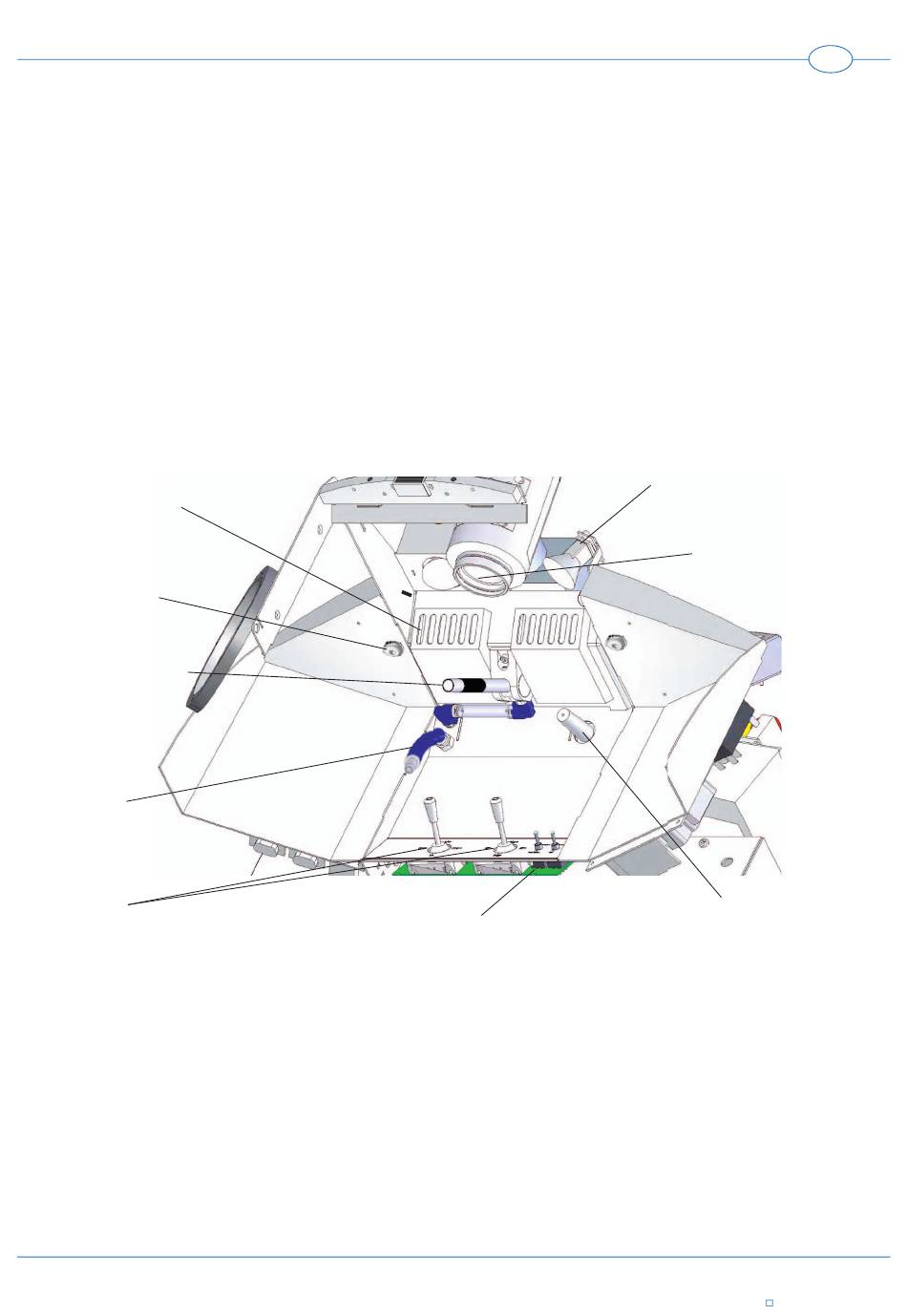

Fig. 4 : Vue d'intérieur de la chambre de travail
Les orifi ces d'aspiration du fi ltre de fumée de soudage se trouvent dans la partie supérieure de la chambre,
derrière la sortie du laser.
Les éléments de commande (2 leviers et 2 touches à bascule) se trouvent dans la partie inférieure arrière de
la chambre, ce qui permet de les atteindre facilement et de contrôler leur actionnement à travers la fenêtre
d'observation.
Touche à bascule
Eclairage halogène
chambre (2 x)
Sortie laser,
verre protecteur
Buse d'air
de refroidissement
desktop Compact
fr
FR
14
