10.2 Test de l'ajustement du laser et du trajet du faisceau
Vérifi er le réglage du laser une fois par semaine ou lorsque les résultats de soudage ne sont pas satisfaisants en
fonction des réglages laser habituels.
Poser un papier photo laser sur le fond de la chambre de travail.
Régler le ø du foyer à 2,0 mm, la tension de soudage à 300 V et la durée d'impulsion à 1 ms. Déclencher ensuite
l'impulsion laser.
Examiner l'empreinte sur le papier photo :
Dans le meilleur des cas, il doit être circulaire et ne présenter qu'un petit bord noir légèrement rogné. La pellicule
noire de la photo doit être homogène. Si le bord présente des franges ou si des petits points noirs sont visibles,
le verre de protection de l'objectif doit être remplacé.
Si la tache est ovale ou si elle manque de cohésion et si elle est asymétrique, des objets entravent le rayon laser ou
le laser doit être réajusté (service après-vente !).
Bon
uniformément
ronde et claire,
bord tranchant

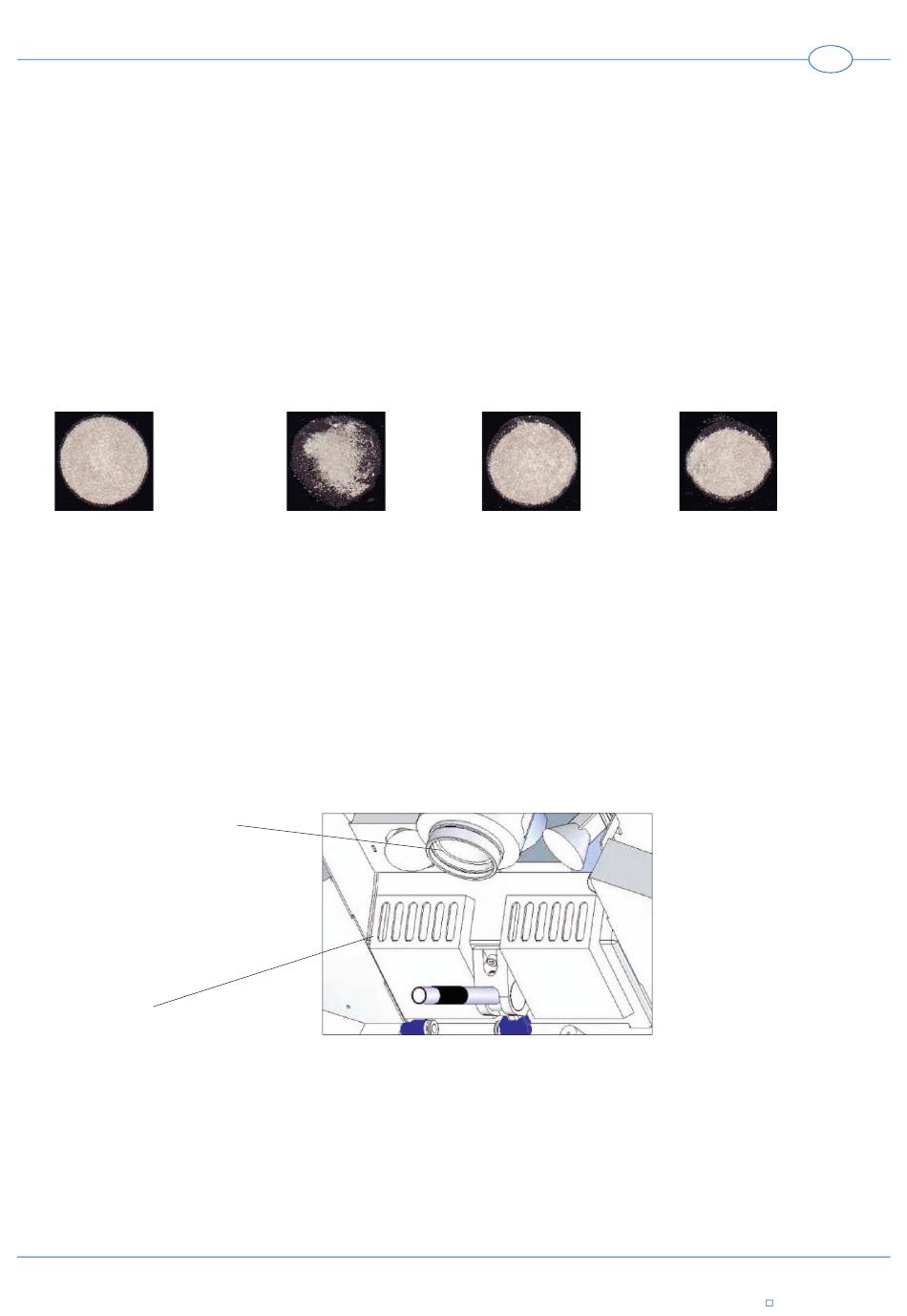

Fig. 19 : Empreinte de la tache focale (laser) sur papier photo
10.3 Remplacement du verre de protection de l'objectif
Si le verre de protection est trop fortement encrassé ou défectueux (voir fi g. 20), échangez-le contre un nouveau verre :
Eteignez l'appareil au niveau de l'interrupteur principal.
Ouvez le volet de chargement.
Saisir la partie inférieure de l'objectif du laser et tourner la bague de fi xation moletée vers la gauche.
Otez le verre de protection usagé et placez le verre de protection neuf dans la bague de fi xation. Revisser la bague
de fi xation avec le verre de protection neuf dans de l'objectif.
Verre de prot. sortie laser
Support fi ltre
Fig. 20 : Maintenance dans la chambre de travail
Mauvais
tachée
Mauvais
effi lée
