10.5 Ouverture du desktop Compact
Avant d'ouvrir l'appareil, celui-ci doit être débranché !
De nombreuses pièces concernées par la maintenance du desktop Compact se trouvent en dessous du capot de
l'appareil. Pour ouvrir ce capot, il faut d'abord enlever la partie supérieure du stéréomicroscope :
Pour cela, la vis à téton se trouvant à droite en dessous du stéréomicroscope doit être desserrée et le stéréomicro-
scope doit être levé vers la droite hors du guidage en queue d'aronde.
Attention : Ne pas toucher aux surfaces optiques. Protéger stéréomicroscope de l'encrassement.

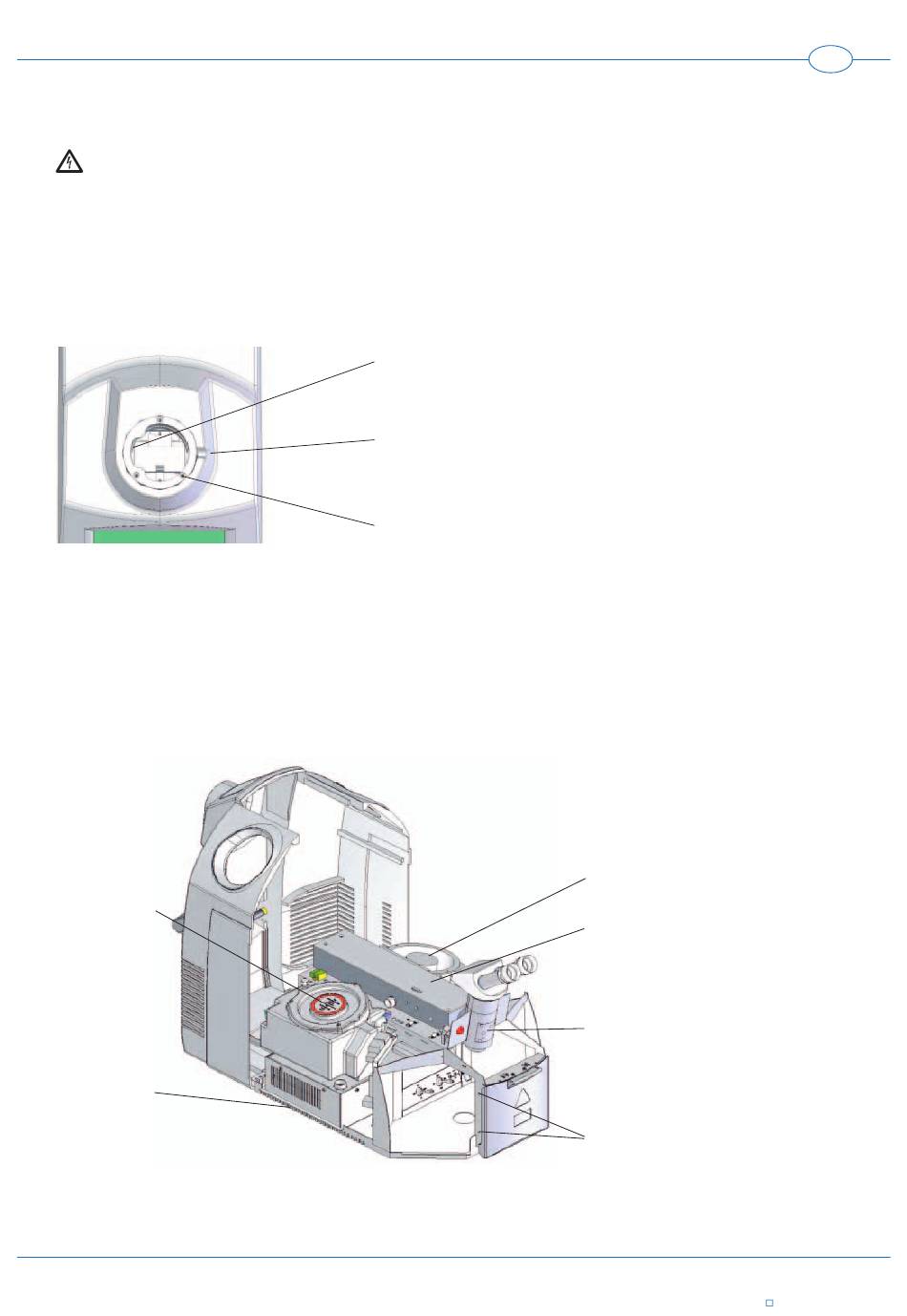

Fig. 23 : Bride du stéréomicroscope (du haut)
La bride du stéréomicroscope est fixée à l'aide de 3 vis (voir fig. 23). Desserrer les vis et extraire la bride vers le haut.
Le capot est fixé à l'aide de 4 vis dans la zone du volet (voir fig. 24). Lorsque celles-ci sont desserrées, le capot
peut être ouvert vers l'arrière. Afin que le capot ne puisse pas se casser, celui-ci doit toujours reposer sur une
surface, par exemple sur la table supportant l'appareil.
Réservoir eau de
refroidissement
Alimentation
laser
Fig. 24 : Laser le capot étant ouvert
Centrage en queue
d'aronde pour le
stéréomicroscope
Vis à téton pour la fi xation
du stéréomicroscope
(6 pans creux 3 mm)
Vis de fi xation
du stéréomicroscope
(6 pans creux 3 mm)
Ventilateur de refroidissement
Laser
Miroir de déviation
du rayon laser
Vis pour le capot (ouvrir le
volet pour les dévisser)
desktop Compact
