4.4 Connexions externes
Toutes les connexions externes se trouvent sur la partie arrière de l'appareil (voir fi g. 6). La plaque d'identifi cation
indique entre autres le numéro de série de l'appareil ainsi que les propriétés de la source laser.
Connexion
pour gaz
protecteur
(Argon)
Air comprimé pour le
refroidissement de l'objet

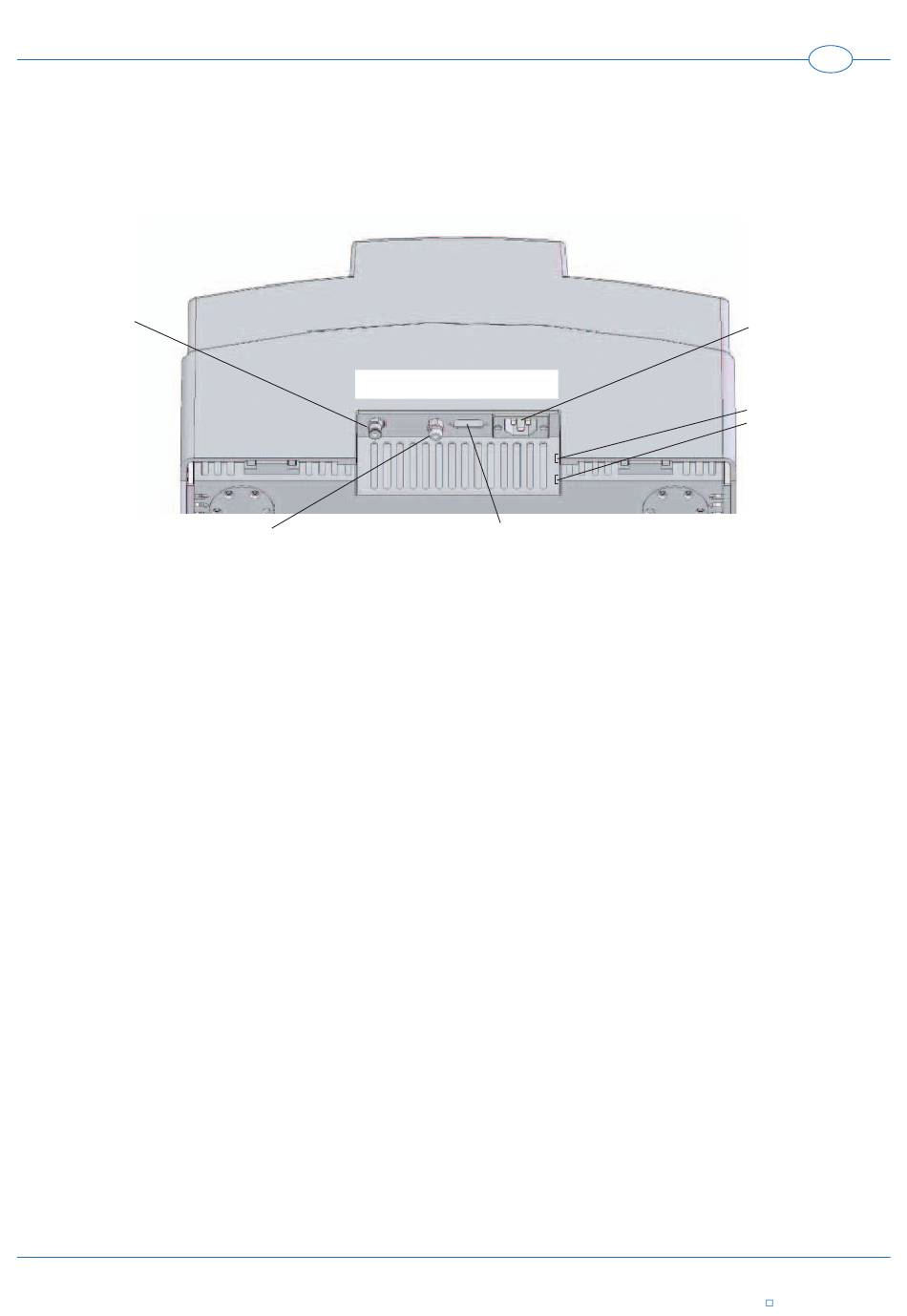

Fig. 6 : Connexions sur la face arrière du desktop Compact
Les raccords de gaz sont du type enfi chable pour des fl exibles ø 6 mm.
Gaz protecteur :
De l'argon de pureté 4,6 HR 99,996% suivant DIN 32526 est recommandé.
Buse d'air comprimé :
La pression pneumatique maximale admissible est de 6 bar.
Branchement au secteur :
L'alimentation s'effectue à l'aide du cable d'alimentation standard joint.
Sont requis: 200 à 240 V, 50 / 60 Hz, 10 A, monophasé
Interrupteur à pédale à deux positions :
L'interrupteur à pédale à deux positions livré en accompagnement est relié à la prise femelle Sub-D à 15 pôles.
Si celui-ci n'est pas raccordé ou s'il est incorrectement raccordé, l'affi chage « Laser OK » de l'écran tactile s'allume
en rouge.
Plaque d' identifi cation
Connexion pour
interrupteur à pédale
à deux positions
Réseau
230 V, 10 A
Coupe-circuit
2 x 10 A
