Plateau supérieur
Support de fixation du moniteur
Trous de fixation pour étagère
Boutons de verrouillage (x2)
Vis de réglage de la hauteur
Vis TORX
Connecteurs d'alimentation (x2)
2.

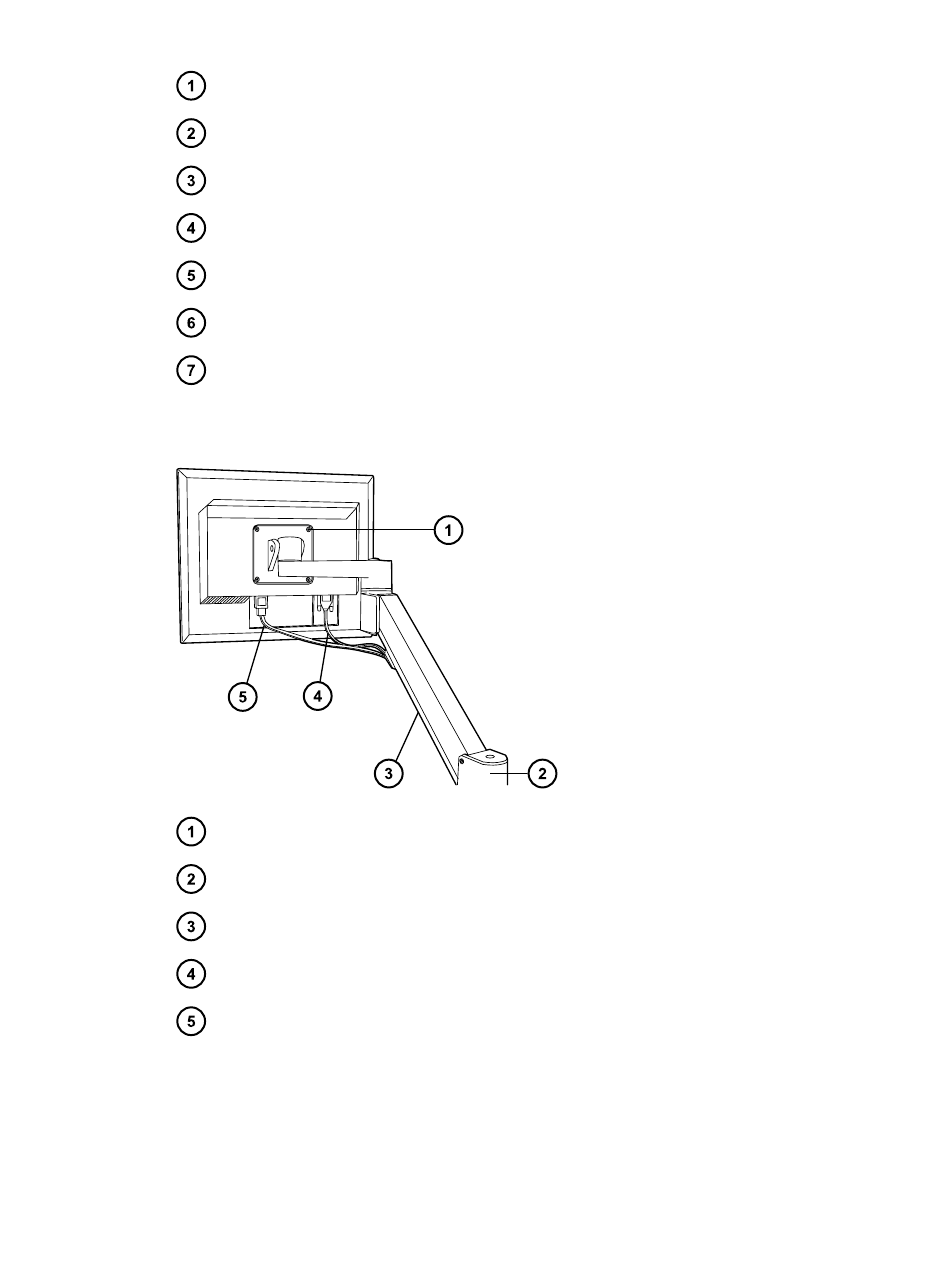

Retirez les quatre vis Phillips de la plaque support à l'arrière du moniteur et placez le
moniteur sur le bras réglable. Consultez le manuel d'instructions IBM si nécessaire.
Vis (x4)
Support du bras réglable
Tube en plastique
Câble vidéo
Câble d'alimentation
3.
Desserrez les deux vis T25 TORX situées sur le côté inférieur gauche du chariot. Elles
maintiennent le support de l'unité centrale fixé.
4.
Branchez le cordon d'alimentation et le câble vidéo sur l'unité centrale et positionnez-la sur
l'étagère inférieure du chariot.
