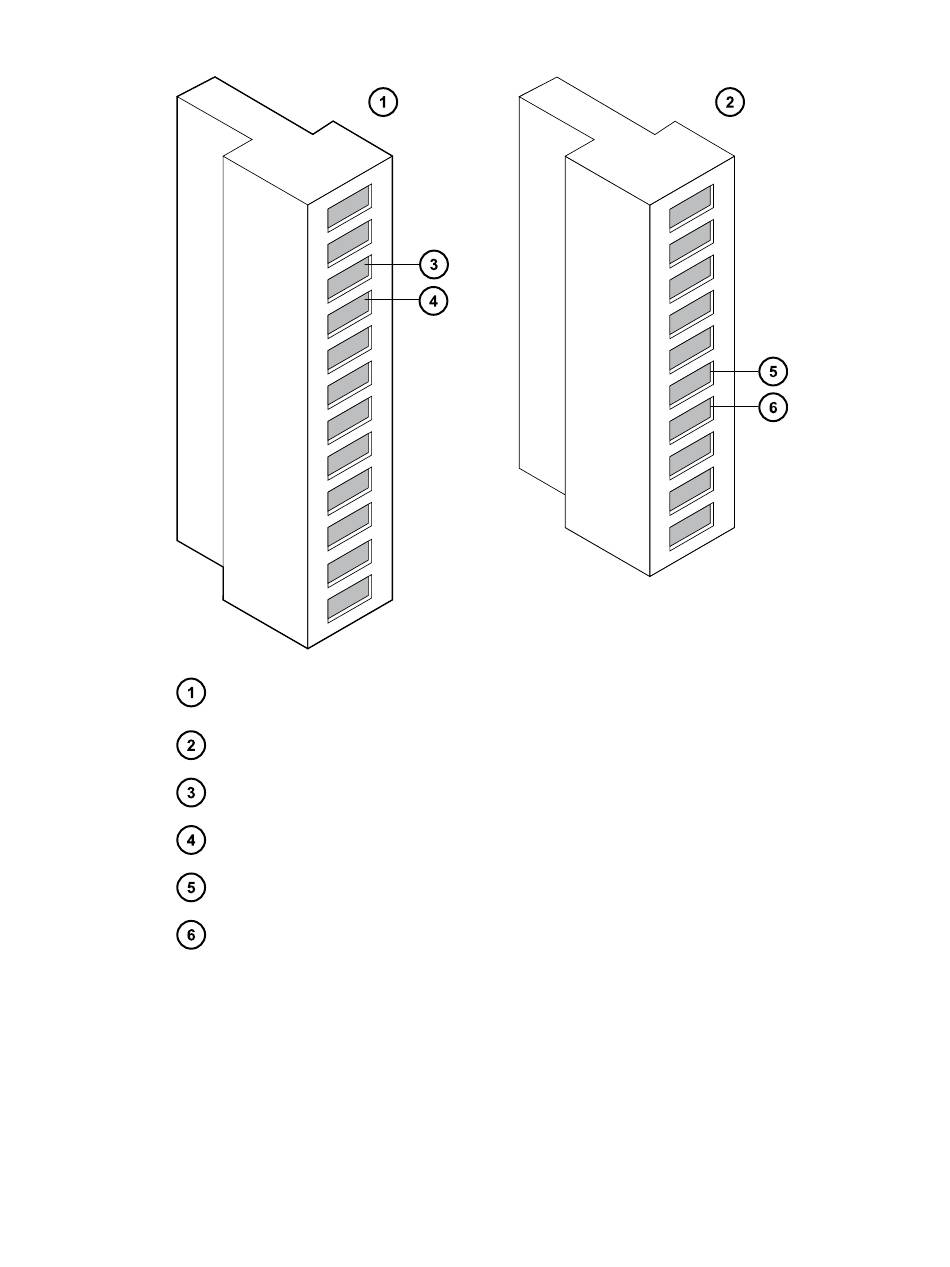

Connecteur II du Gestionnaire BSM
Connecteur I du Xevo TQD IVD
Port 3 : + Arrêt du débit
Port 4 : - Arrêt du débit
Port 6 : + Arrêt du débit (sortie)
Port 7 : - Arrêt du débit (sortie)
2.
Insérez le connecteur dans le port E/S II du Gestionnaire BSM.
3.
À l'aide d'un tournevis plat, raccordez l'extrémité disponible des fils du câble de signal au
port 6 et au port 7 d'un connecteur E/S à 10 broches.
4.
Insérez le connecteur dans le port E/S I du Spectromètre de masse Xevo TQD IVD.
12 septembre 2016, 715005210FRIVD Rév. A
Page 70
