C.3.1.1 Connecteurs de signaux d'entrée-sortie du Gestionnaire de solvant binaire

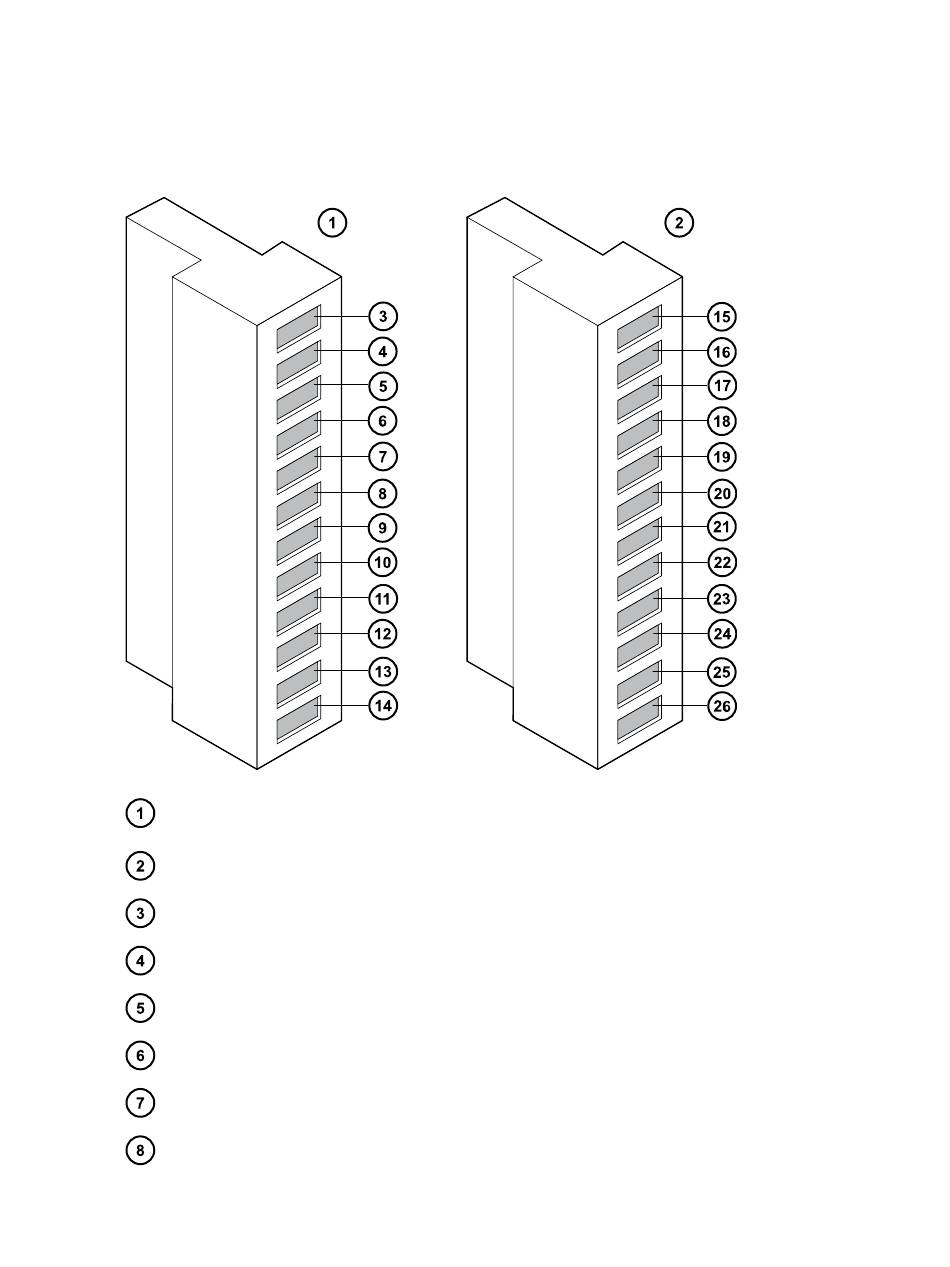

Le panneau arrière du Gestionnaire de solvant binaire est doté de deux connecteurs détachables
sur lesquels sont fixées les bornes à vis pour les câbles des signaux d'entrées/sorties. Ces
connecteurs sont clavetés pour être insérés dans un seul sens.
Connecteur I
Connecteur II
+ Entrée auxiliaire 1
- Entrée auxiliaire 1
+ Entrée auxiliaire 2
- Entrée auxiliaire 2
Terre
Arrêt de l'analyse (Sortie)
