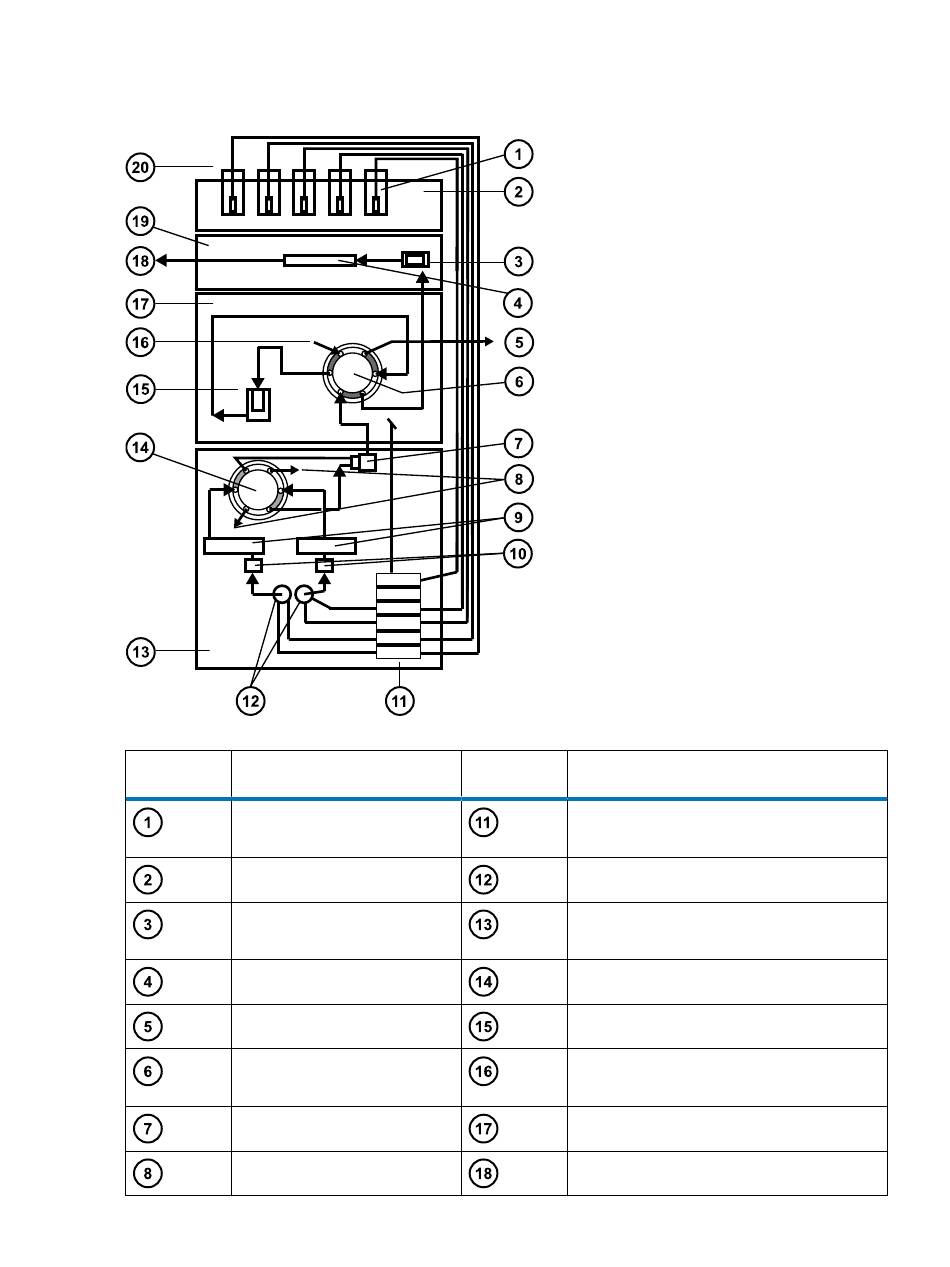

Figure C–2 : Circuit de solvant d'un Système ACQUITY UPLC I-Class IVD équipé d'un
Gestionnaire d'échantillons SM-FTN
A1
A2
B1
A
A
N° légende Composant
Solvant de lavage du
gestionnaire de solvant
Plateau à solvants
Préchauffeur actif, ou APH
Colonne
Déchets
Vanne d'injection
Mélangeur
Déchets
B2
B
B
B2
B1
A2
A1
N° légende Composant
12 septembre 2016, 715005210FRIVD Rév. A
Page 66
Bloc de dégazeur
Vannes de sélection de solvant A et B
Gestionnaire de solvant binaire, ou
BSM
Vanne de purge
Aiguille
Seringue de prélèvement de
l'échantillon
Gestionnaire d'échantillons SM-FTN
Vers le spectromètre de masse
