C.3.1.2 Connecteurs de signaux d'entrées/sorties du gestionnaire d'échantillons
Le panneau arrière du gestionnaire d'échantillons est doté d'un connecteur détachable sur lequel
sont fixées les bornes à vis pour les câbles des signaux d'entrées/sorties. Ce connecteur est
claveté pour que le câble de signal soit inséré dans un seul sens.
Condition requise :
(Démarrage de l'injection [Sortie]), doit être établie depuis le gestionnaire d'échantillons pour
déclencher un spectromètre de masse.

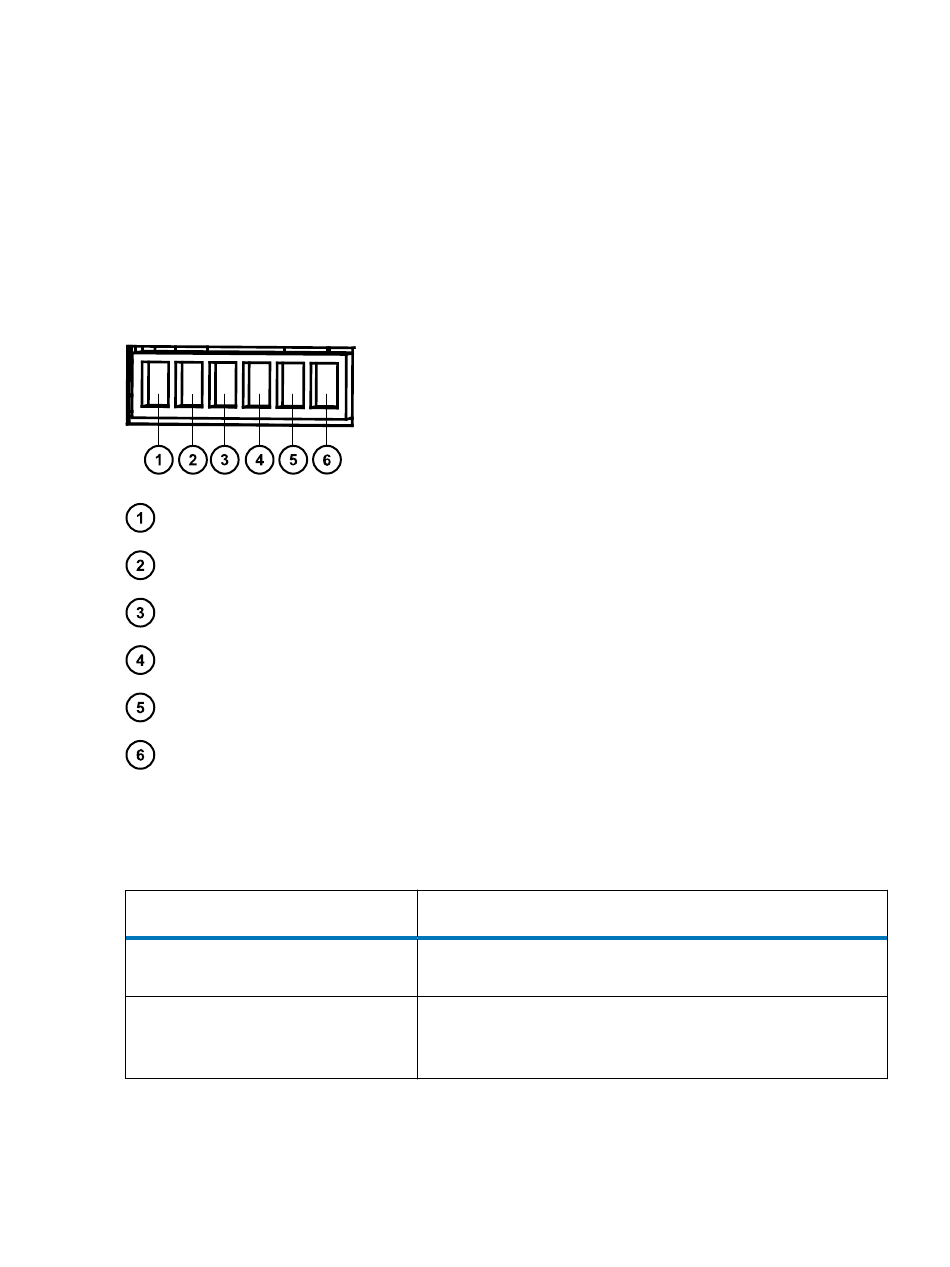

Figure C–3 : Connecteurs de signaux d'entrées/sorties du gestionnaire d'échantillons
Démarrage de l'injection, signal de sortie +
Démarrage de l'injection, signal de sortie -
Terre
Terre
Rétention de l'injection, signal en entrée +
Rétention de l'injection, signal en entrée -
Consultez la rubrique « Caractéristiques techniques » pour les normes électriques.
Tableau C–3 : Connexions de sortie et d'entrée d'événement du gestionnaire
Connexions des signaux
Inject Start Out (Démarrage de
l'injection [Sortie])
Inject Hold In (Rétention de
l'injection [Entrée])
une connexion de sortie de fermeture de contact, Inject Start Out
d'échantillons
Description
Indique par une sortie de fermeture de contact qu'une
injection a démarré.
Retarde l'injection suivante si le gestionnaire
d'échantillons reçoit une entrée de fermeture de contact,
par exemple d'un autre module du système.
12 septembre 2016, 715005210FRIVD Rév. A
