2.1 Diagrammes externes du moteur

2.1.1

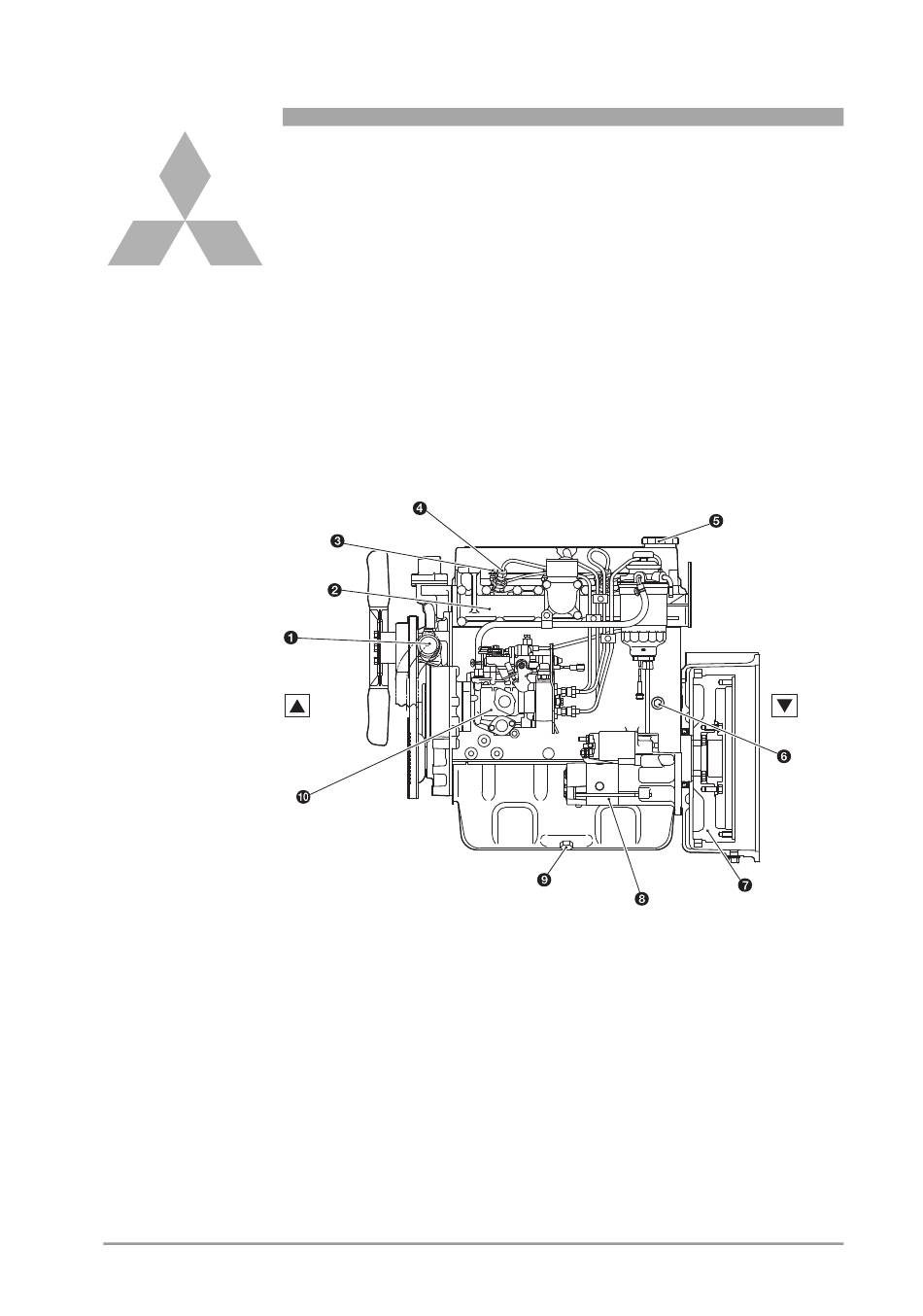

Illustration 2-1
Publ. Nr. 99610-13140_FR
Nom des pièces
Le diagramme externe est pour le type de moteur standard. La présence
et l'apparence de l'équipement diffère d'un type de moteur à l'autre.

S4Q, S4Q2 pompe d'injection distributrice vue de gauche

v
Avant
1
Pompe à eau
2
Tubulure d'arrivée
3
Bougie de départ
4
Injecteur de carburant
5
Orifice de remplissage d'huile
Vue de gauche du moteur
Manuel d'utilisation et d'entretien
107/240
x
Arrière
6
Bouchon de purge du liquide de
refroidissement
7
Volant
8
Démarreur
9
Bouchon de vidange d'huile
0
Pompe d'injection
