4.6.5 - Remplacement du roulement
arrière sur machine monopalier
4.6.5.1 - Démontage
- Démonter le flasque arrière [36] (cf. §
4.6.4.1.)

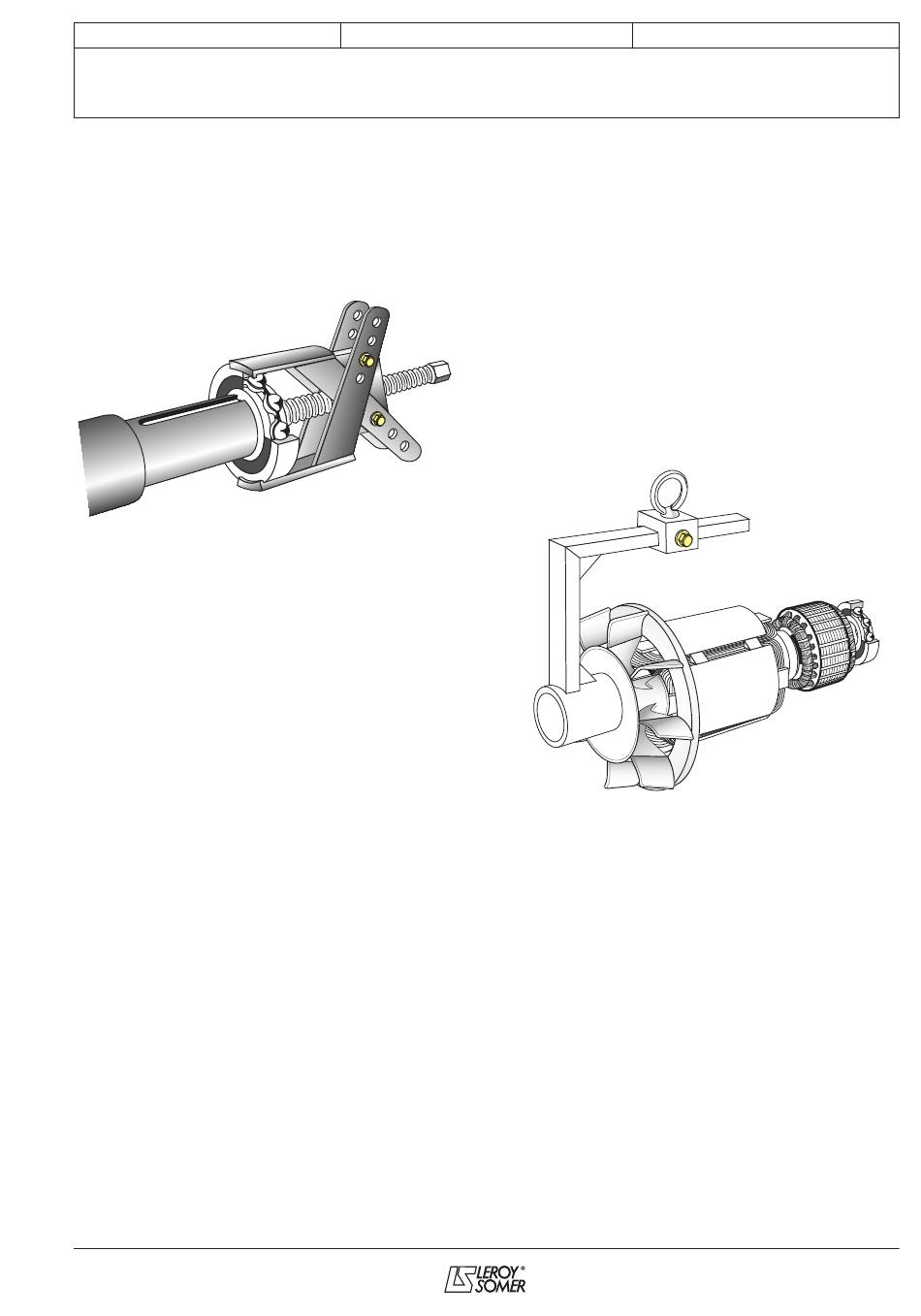

- Enlever le roulement [70] à l'aide d'un
extracteur à vis.
4.6.5.2 - Remontage
- Monter un roulement neuf après avoir
chauffé sa bague intérieure par induction ou
en étuve à 80 °C (ne pas utiliser de bain
d'huile).
- Placer la rondelle de précharge [79] dans
le flasque et installer un joint torique neuf
[349].
- Remonter le flasque arrière [36] (cf. §
4.6.4.2.).
4.6.6 - Remplacement des roulements
sur machine bipalier
4.6.6.1 - Démontage
- Désaccoupler l'alternateur du moteur
d'entraînement.
- Déposer les 8 vis d'assemblage.
- Déposer le flasque AV [30]
- Démonter le flasque arrière (cf. § 4.6.4.1.)
- Enlever les 2 roulements [60] et [70] à
l'aide d'un extracteur à vis centrale.
4.6.6.2 - Remontage
- Monter des roulements neufs après les
avoir chauffés par induction ou en étuve à
80 °C (ne pas utiliser de bain d'huile).
- Vérifier la présence de la rondelle de
précharge (79) et du joint torique neuf [349]
dans le flasque AR [36].
- Remonter le flasque avant [30], bloquer les
8 vis de fixation.
Installation et maintenance
LSA 40 - 4 PÔLES
ALTERNATEURS
- Vérifier le montage correct de l'ensemble
de l'alternateur et le serrage de toutes les
vis.
4.6.7 - Accès roue polaire et stator
4.6.7.1 - Démontage
Suivre la procédure de démontage des
roulements (cf. § 4.6.6).
- Déposer le disque d'accouplement
(machine monopalier) ou le palier avant
(machine bipalier) et insérer un tube du
diamètre correspondant sur le bout d'arbre
ou un support réalisé selon le dessin ci-
après.
- Positionner le rotor en appui sur un de ses
pôles, puis l'extraire en le faisant glisser.
Faire bras de levier avec le tube afin de
faciliter le démontage.
- Aprés extraction du rotor, il faut faire
attention à ne pas endommager la turbine.
En cas de démontage de celle-ci, prévoir
impérativement son remplacement.
NOTA : Lors d'une intervention sur la
roue polaire (rebobinage, remplacement
d'éléments), il faut rééquilibrer l'en-
semble rotor.
