2 - CARACTERISTIQUES
TECHNIQUES
1.1 - Caractéristiques électriques
L'alternateur PARTNER LSA 40 est un
alternateur sans bague ni balai à inducteur
tournant, il est bobiné "Pas 2/3" ,12 fils,
l'isolation est classe H et le système
d'excitation est disponible en version
"SHUNT" ou en version AREP.
L'antiparasitage est conforme à la norme
EN 55011, groupe 1, classe B.
2.1.1 - Options électriques
- Sondes de détection de température du
stator.
- Résistances de réchauffage.
2.2 - Caractéristiques mécaniques
- Carcasse en acier
- Flasques en aluminium

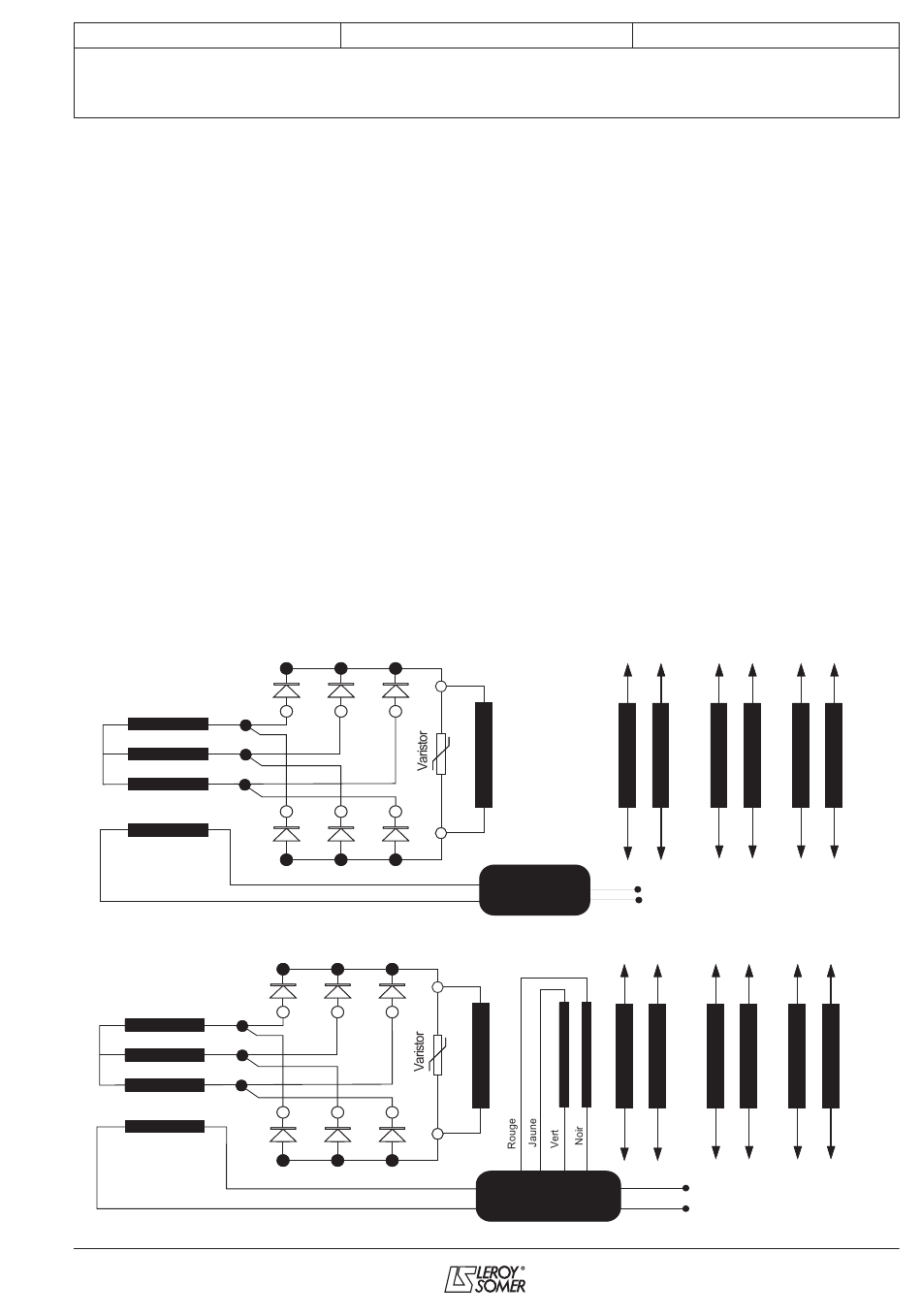

Version : SHUNT
Excitatrice
Induit
Rouge
Noir
+ + - -
Inducteur
6 -
5+
Version : AREP
Excitatrice
Induit
Blanc
Bleu
+ + - -
Inducteur
6-
5+
Installation et maintenance
LSA 40 - 4 PÔLES
ALTERNATEURS
ROUE POLAIRE
ROUE POLAIRE
207/240
- Roulements à billes graissés à vie
- Formes de construction
MD 35 :
monopalier à disque avec pattes et brides/
disques SAE.
B 34 :
bipalier avec bride SAE et bout d'arbre
cylindrique normalisé.
- Machine ouverte, autoventilée
- Degré de protection : IP 23
2.1.1 - Options mécaniques
- Protections aux ambiances agressives
- Filtre à l'entrée d'air, filtres à la sortie d'air.
Les alternateurs équipés de filtres à l'entrée
d'air sont soumis à un déclassement de
puissance de 5 %.
Afin de prévenir un échauffement excessif
causé par le colmatage des filtres, il est
conseillé d'équiper le bobinage du stator de
détections thermiques (CTP).
STATOR : 12 fils (marquage T1 à T12)
T1 T7
T4 T10
R 220
Référence tension
STATOR : 12 fils (marquage T1 à T 12)
Bob auxiliaires
T1 T7
T4 T10
R 438
4455 fr - 2011.02/ b
T2 T8 T3 T9
T5 T11
T6 T12
T2 T8 T3 T9
T5 T11 T6 T12
Référence tension
