4.6 - Démontage, remontage
(cf § 5.4.1. & 5.4.2.)
ATTENTION
Cette opération ne doit être faite pendant
la période de garantie que dans un atelier
agréé LEROY-SOMER ou dans nos
usines, sous peine de perdre la garantie.

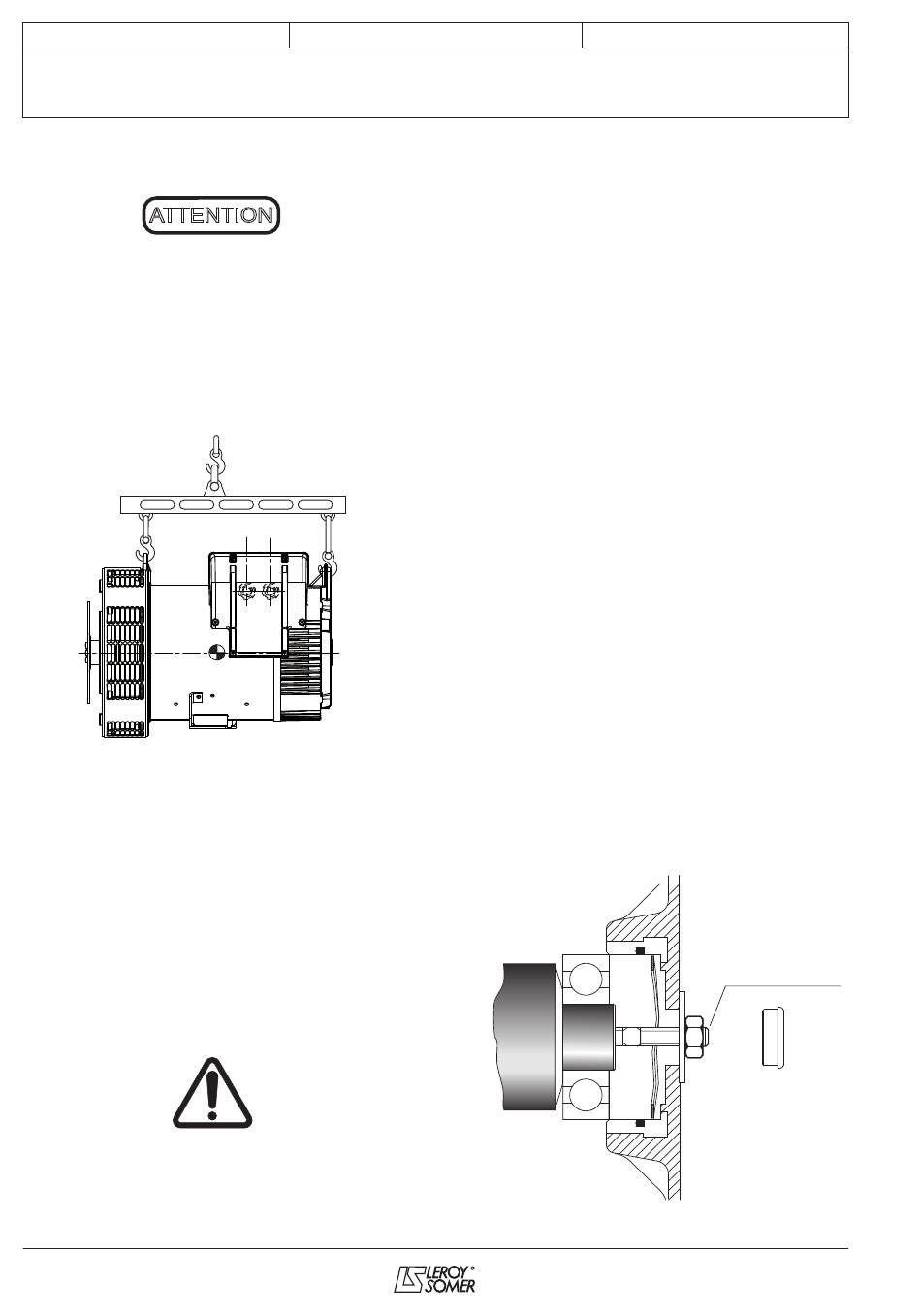

Lors des différentes manipulations, la
machine doit être horizontale (rotor non
bloqué en translation). Se référer à la
masse de la machine (voir 4.7) pour le
choix du mode de levage.
4.6.1 - Outillage nécessaire
Pour le démontage total de la machine, il est
souhaitable de disposer des outils définis ci-
dessous :
- 1 clé à cliquet + prolongateur
- 1 clé dynamométrique
- 1 clé plate de 8 mm, 10 mm, 12 mm
- 1 douille de 8, 10, 13 mm
- 1 embout TORX T20, T30
- 1 extracteur (ex. Facom : U35, U32/350)

4.6.2 - Couple de serrage de la visserie

Voir § 5.4.
Les vis de fixation des pattes sur la
carcasse et d'immobilisation du stator
ne doivent pas être démontées (vis dans
la partie basse du stator).
14
Installation et maintenance
LSA 40 - 4 PÔLES
ALTERNATEURS
4.6.3 - Accès aux connexions et au
système de régulation
L'accès aux bornes et régulateur se fait
directement après avoir enlevé le capotage
[41].
4.6.4 - Accès, contrôle et remplacement
du pont de diodes
4.6.4.1 - Démontage
- Déposer le capot supérieur [41].
- Couper les colliers de fixation des câbles
d'excitatrice, déconnecter
l'excitatrice.
- Déposer les 4 écrous des tiges de montage.
- Démonter le flasque arrière [36] à l'aide
d'un extracteur : exemple U.32 - 350
(Facom).
- Déssouder les connections
- Vérifier le pont à l'aide d'un ohmmètre ou
d'une lampe (cf. § 4.5.1.).
4.6.4.2 - Remontage
- Remonter les ponts en respectant les
polarités (cf. § 4.5.1.).
- Resouder les connections.
- Installer un joint torique neuf dans le
flasque.
- Remonter le flasque arrière, passer le
faisceau de câbles entre les barrettes
supérieures du flasque.
- Remonter les colliers de fixation des câbles
- Remonter le capot supérieur [48].
Rotor
216/240
4455 fr - 2011.02/ b
E+, E- de
Flasque AR
Tige filetée M8
