C 2
HAPITRE
2.1.8

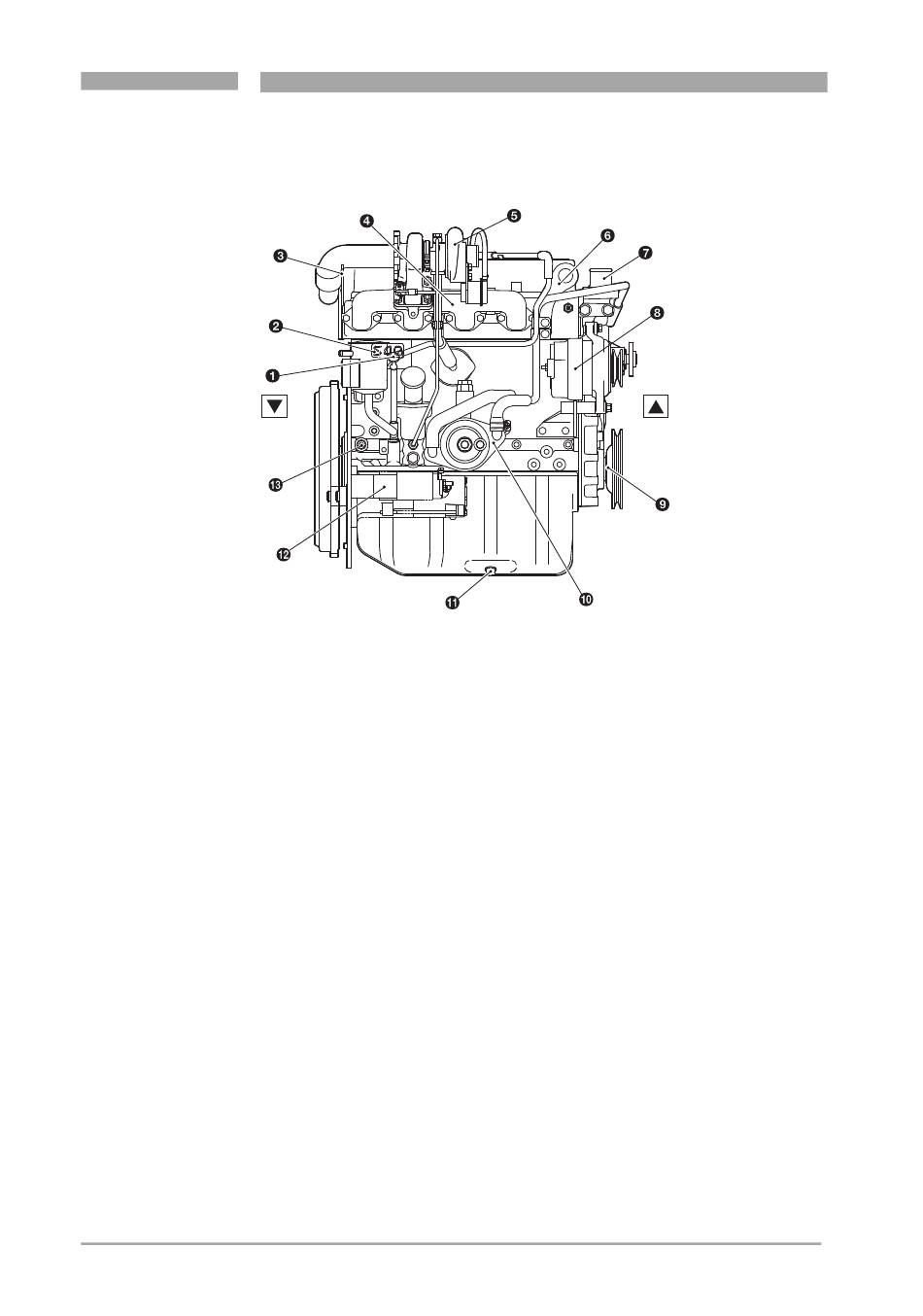

Illustration 2-8
42

S4Q2-T pompe d'injection en ligne vue de droite

x
Arrière
1
Jauge d'huile
2
Numéro de série du moteur
3
Oeillet de suspension arrière
4
Tubulure d'échappement
5
Turbocompresseur
6
Oeillet de suspension avant
7
Thermostat
Vue de la droite du moteur
Moteurs Diesel Mitsubishi S4Q S4Q2 S4Q2-T
N
OM DES PIÈCES
v
Avant
8
Alternateur
9
Poulie de vilebrequin
0
Refroidisseur d'huile
!
Bouchon de vidange d'huile
@
Démarreur
#
Manocontacteur de pression d'huile
du moteur
114/240
Juillet 2009
