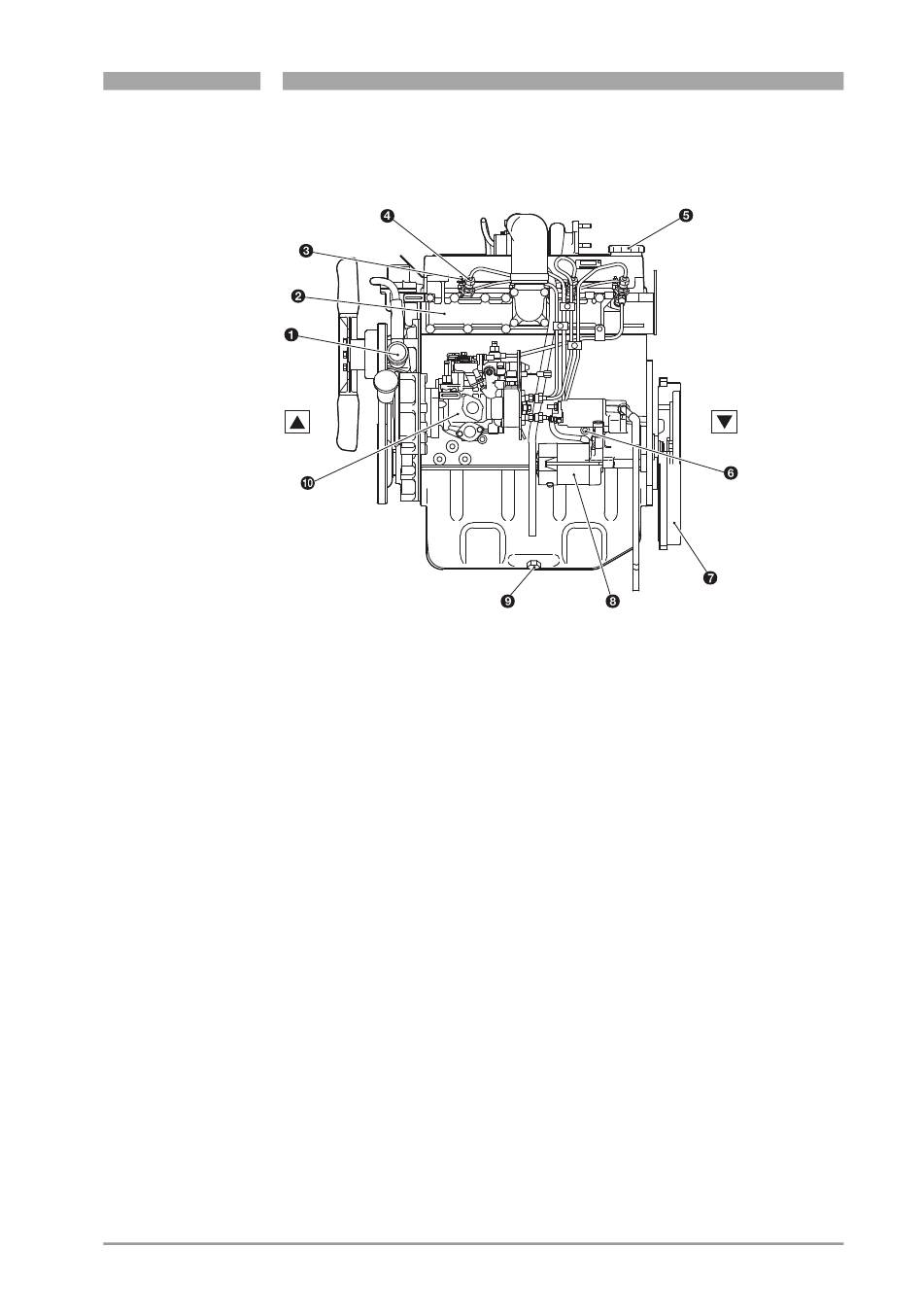

S4Q2-T pompe d'injection distributrice vue de gauche

v
Avant
1
Pompe à eau
2
Tubulure d'arrivée
3
Bougie de départ
4
Injecteur de carburant
5
Orifice de remplissage d'huile
Vue de gauche du moteur
Manuel d'utilisation et d'entretien
111/240
IAGRAMMES EXTERNES DU MOTEUR
x
Arrière
6
Bouchon de purge du liquide de
refroidissement
7
Volant
8
Démarreur
9
Bouchon de vidange d'huile
0
Pompe d'injection
