2.1 Diagrammes externes du moteur

2.1.1
Illustration 2-1
Publ. Nr. 99610-31120_FR
Nom des pièces
Le diagramme externe est pour le type de moteur standard. La présence
et l'apparence de l'équipement diffère d'un type de moteur à l'autre.

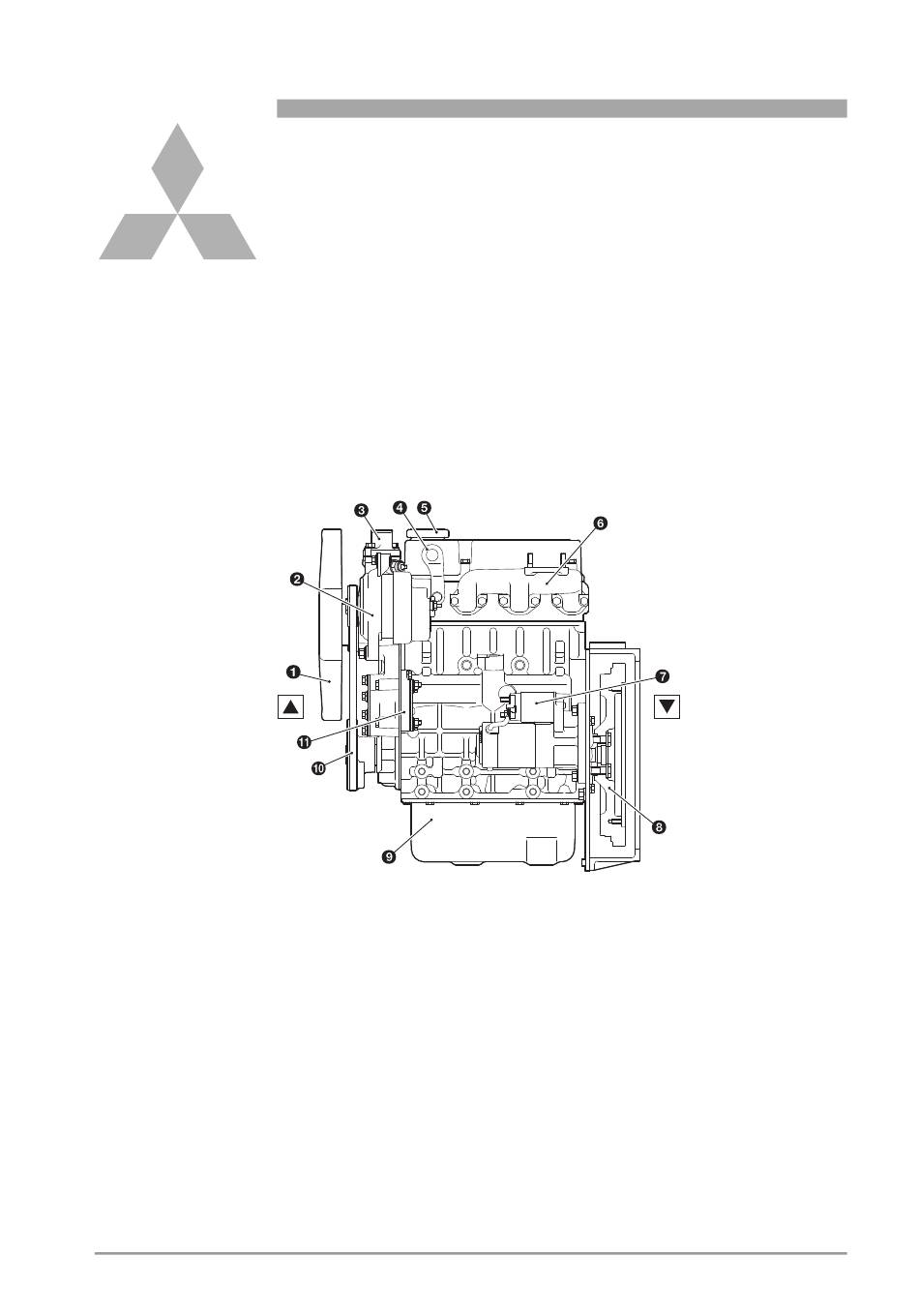

S3L, S3L2 vue de gauche

v
Avant
a
Ventilateur
b
Alternateur
c
Thermostat
d
Oeillet de suspension avant
e
Orifice de remplissage d'huile
f
Tubulure d'échappement
Vue de gauche du moteur
Manuel d'utilisation et d'entretien
95/236
x
Arrière
g
Démarreur
h
Volant
i
Carter d'huile
j
Courroie
k
Prise de force
