6.1.1 Présentation des pictogrammes
Les pictogrammes sont les suivants :
Survitesse
Non démarrage
Démarrage sur ordre extérieur
Préchauffage
admission d'air
Le pictogramme « niveau de carburant » est utilisé pour l'affichage du défaut, de l'alarme et du niveau de carburant

Les pictogrammes « température de fonctionnement » et « pression d'huile » sont utilisés pour l'affichage du défaut et de la

valeur analogique
Les pictogrammes « survitesse » et « non démarrage » sont utilisés pour l'affichage du défaut

Le pictogramme « batterie » est utilisé pour l'affichage de l'anomalie « Défaut alternateur de charge » et pour l'indication de la

tension batterie.
6.2. Démarrage manuel
Vérifier que le disjoncteur du groupe électrogène est ouvert.
Danger
connecter la batterie du groupe électrogène

tourner le commutateur à clé sur la position ON (sans forcer sur la position ON)

toutes les LEDs s'allument pendant 2 secondes permettant de vérifier leur bon fonctionnement

si les LEDs ne s'allument pas, vérifier et remplacer si nécessaire le fusible de protection

toutes les indications de l'écran s'affichent pendant 2 secondes

seule la LED « ON » reste allumée pour signifier que le module est sous tension

l'écran suivant s'affiche

Vérifier la tension batterie (tension mini. 12 V)

Température de fonctionnement
Carburant
Pression d'huile

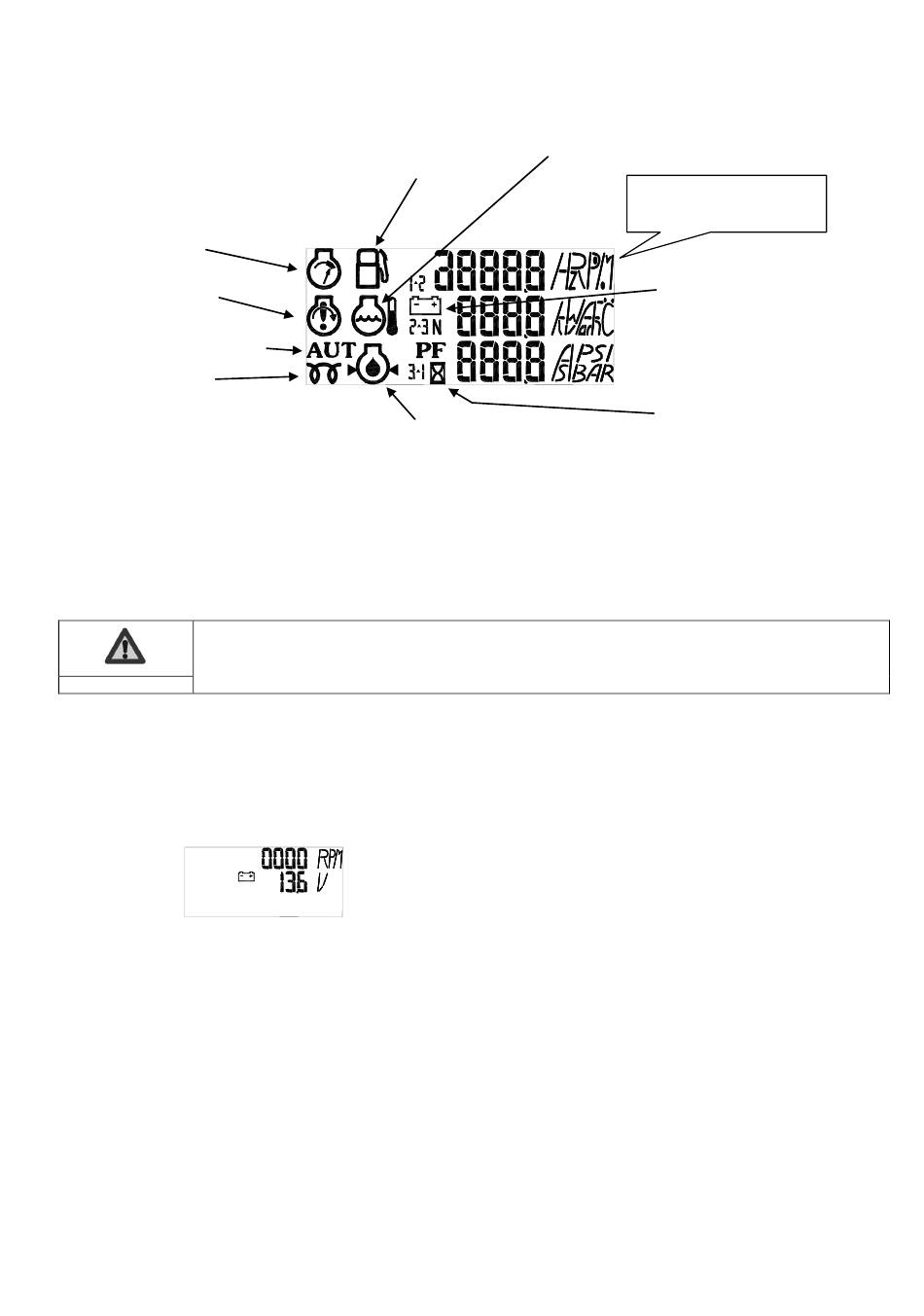

Fig. 6.3 – présentation des pictogrammes
La première ligne indique la vitesse de rotation
du moteur en RPM (tr/min)
La deuxième ligne indique le tension batterie en
Volts (V)
