C 2
HAPITRE
2.1.3
Illustration 2-3
Publ. Nr. 99610-13140_FR
D

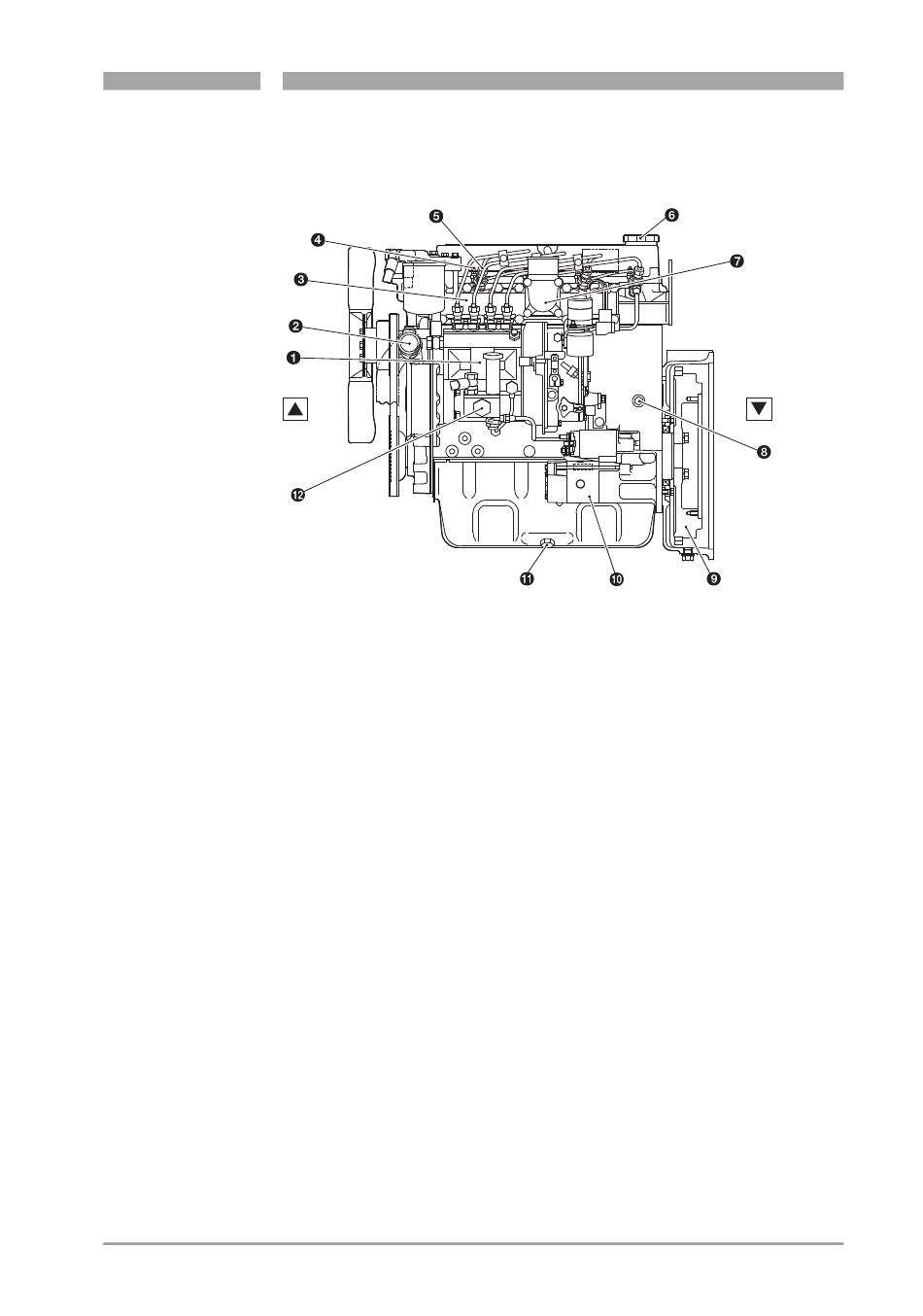

S4Q, S4Q2 pompe d'injection en ligne vue de gauche

v
Avant
1
Pompe d'injection
2
Pompe à eau
3
Tubulure d'arrivée
4
Bougie de départ
5
Injecteur de carburant
6
Orifice de remplissage d'huile
Vue de gauche du moteur
Manuel d'utilisation et d'entretien
109/240
IAGRAMMES EXTERNES DU MOTEUR
x
Arrière
7
Tubulure d'arrivée
8
Bouchon de purge du liquide
de refroidissement
9
Volant
0
Démarreur
!
Bouchon de vidange d'huile
@
Pompe d'alimentation en carburant
