Exemple de câblage : câblage de convertisseur de fréquence (FC 102) avec interrupteur de réparation intégré et
transmetteur de pression
Attention : les contacts auxiliaires doivent être utilisés pour la coupure du circuit électrique de commande !
Achtung: Hilfskontakte müssen zur Abschaltung des Steuerstromkreises verwendet werden!

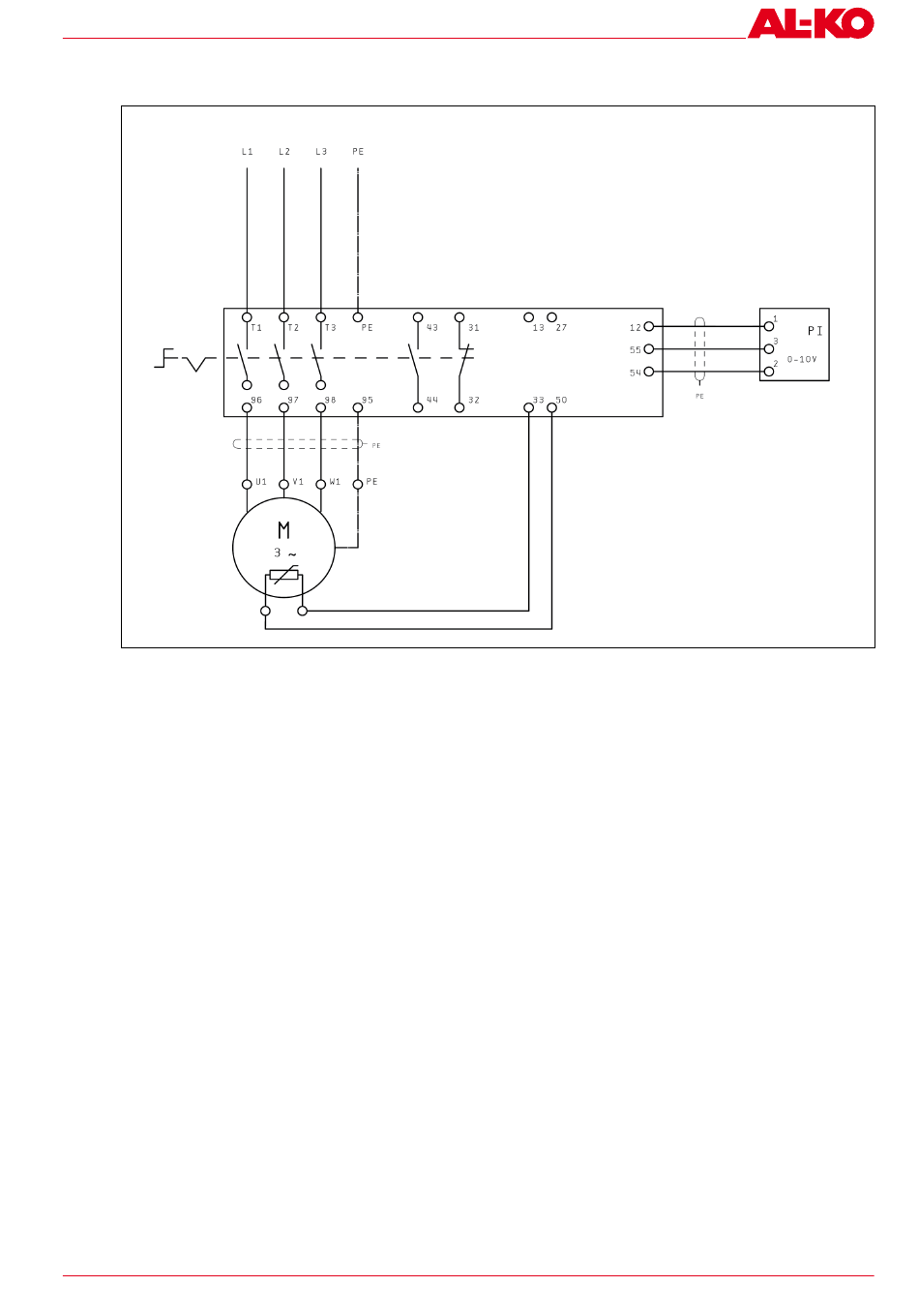

Fig. 52 Circuit de moteurs triphasés avec convertisseur de fréquence (FC 102) et interrupteur de réparation intégré.
Lors du fonctionnement du convertisseur de fréquence, il faut prendre en compte les facteurs suivants :
1.
La combinaison de moteur de ventilateur doit convenir au fonctionnement via des convertisseurs de fréquence.
2.
Le moteur doit être protégé contre la surcharge et la chauffe, par ex. une thermistance CTP. Un disjoncteur de
protection du moteur avec déclencheur bimétallique ne convient pas.
3.
Il est strictement interdit de dépasser la vitesse de rotation maximale autorisée du ventilateur et du moteur.
4.
Respectez la notice d'utilisation du fabricant de convertisseurs de fréquence.
5.
L'installation doit être garantie selon la directive CEM.
6.
Si le moteur est exploité via un convertisseur de fréquence ou une technologie EC, la combinaison peut alors
être protégée avec un disjoncteur différentiel. Pour cela, il faut opter pour un disjoncteur de protection à courant
de perte sensible à tous les courants.
3086449
Contacts auxiliaires
Hilfskontakte
Sous réserve de modifications destinées à l'amélioration technique !
S'applique pour les contacts
Gültig für FU mit
auxiliaires à interrupteur de
integriertem Repschalter
réparation intégré
MARRON
BRAUN
JAUNE
GELB
VERT
GRÜN
Danfoss
Transmetteur de pression
Drucktransmitter PTH
Danfoss
PTH
FC 102
FC 102
