5.6
Mesures supplémentaires applicables aux appareils pour l'installation extérieure
5.6.1
Charpente – variante du groupe de sol sans profil de cadre d'appareil
5.6.1.1 Charpente prémontée sur le site

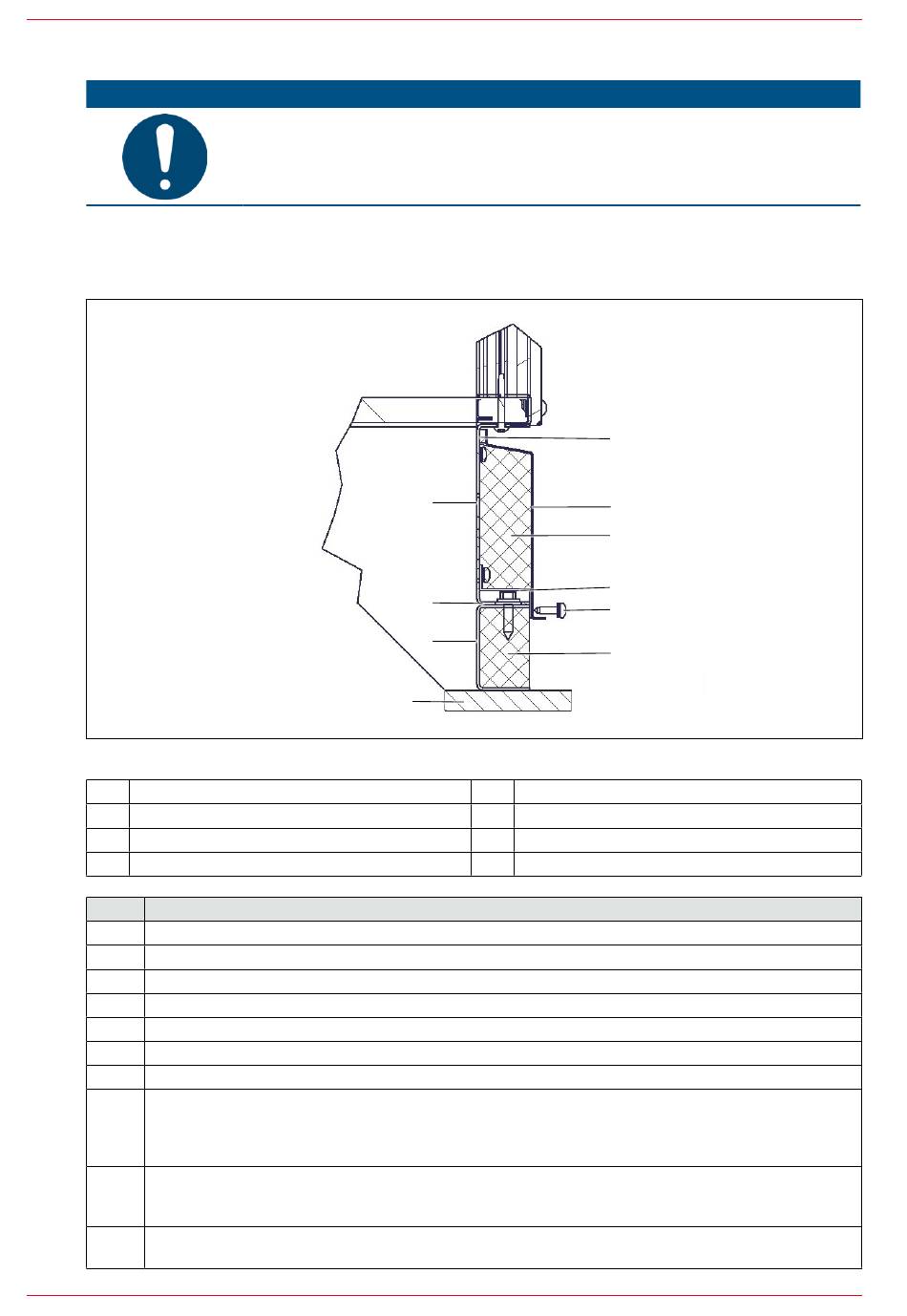

Fig. 20 Charpente prémontée sur le site
1
Fondation
2
Charpente
3
Masse d'étanchéification
4
Cadre de base
Étape
Action
1
Déposez la charpente (2) sur la fondation (1).
2
Vissez la charpente (2) à la fondation (1).
3
Appliquez la masse d'étanchéification (3) sur la charpente (2).
4
Par l'intermédiaire d'un transport par grue, déposez les appareils sur la charpente (2).
5
Vissez les cadres de base de l'appareil (4) à la charpente.
6
Vissez les équerres en Z comprises dans la livraison (7) au cadre de base (4).
7
Appliquez l'isolation sur le site (6) dans la zone de la charpente (2) et du cadre de base (4).
8
Tirez vers le haut sur la charpente (2) la membrane de toiture sur le site pour l'étanchéifier et collez la membrane de
toiture tirée vers le haut à l'équerre en Z (7).
REMARQUE : Si aucun tablier en tôle (5) n'est utilisé, la membrane de toiture doit être remontée jusqu'au-dessous des
montants supérieurs du cadre de base (4) et collée à celle-ci.
9
Pour le montage du tablier en tôle (5, accessoire en option), appliquez auparavant la masse d'étanchéification (3) dans
les angles du montant supérieur du cadre de base (4).
Enfoncez ensuite la bride supérieure du tablier en tôle (5) dans la masse d'étanchéification (3).
10
Vissez le tablier en tôle (5) à l'équerre en Z (7). Pour y parvenir, utilisez les vis autoperceuses avec la rondelle en EPDM
(8). Les orifices s'y rapportant sont prépercés.
40
La structure porteuse/le toit doit être complètement fermé(e) et étanche avant le montage de
l'appareil.
4
3
2
1
ATTENTION
5
Tablier en tôle (à monter sur le site)
6
Isolation sur le site
7
Équerre en Z (à monter sur le site)
8
Vis autoperceuse avec rondelle en EPDM
Traduction de la notice d'utilisation d'origine
AL-KO AT4F
3
5
6
7
8
