Montage
5.5.2

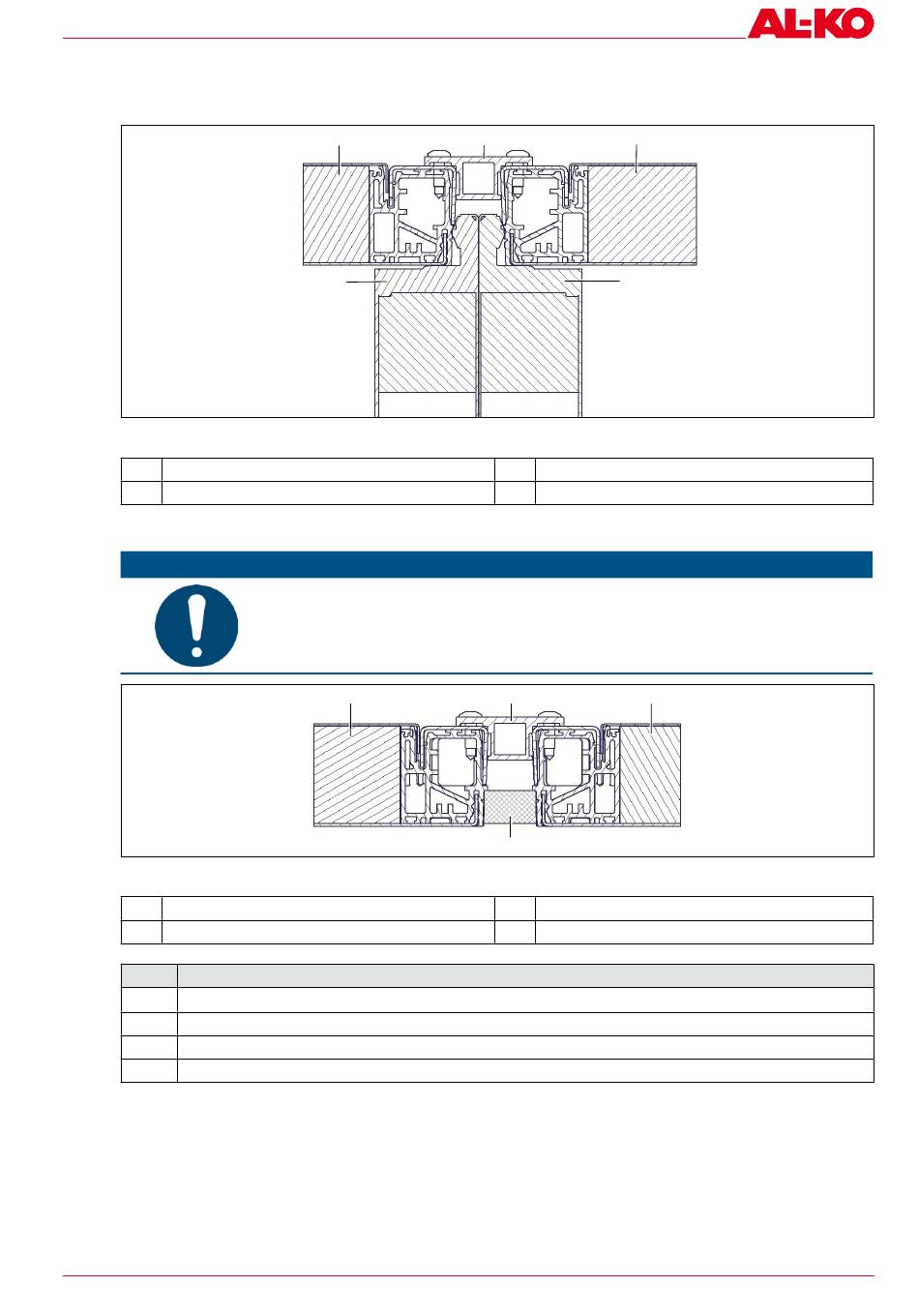

Variante du groupe de sol/toit sans profil de cadre d'appareil
Disposition d'appareils les uns à côté des autres sans chambre de mélange
Fig. 16 Disposition d'appareils les uns à côté des autres sans chambre de mélange
1
Rail d'écartement
2
Couvercle (toit)
Disposition d'appareils les uns à côté des autres avec chambre de mélange
Fig. 17 Disposition d'appareils les uns à côté des autres avec chambre de mélange
1
Rail d'écartement
2
Couvercle (toit)
Étape
Action
1
Desserrez les vis sur le rail d'écartement (1) apposé à l'usine.
2
Appliquer les rubans d'étanchéité (3) sur les bords intérieurs de cadre supérieur et inférieur.
3
Posez les composants de l'appareil à côté avec un chariot élévateur ou une grue.
4
Fixez le rail d'écartement (1) à l'aide des vis autoperceuses à tête conique.
3086449
2
3
Dans la zone des chambres de mélange (connexion côté air), un ruban d'étanchéité (3) doit
être collé de manière supplémentaire au rail d'écartement en périphérie. Son étanchéité doit
être contrôlée une fois le montage effectué.
2
Sous réserve de modifications destinées à l'amélioration technique !
1
3
3
Couvercle (côté)
ATTENTION
1
3
3
Ruban d'étanchéité
2
2
37
