Circuit pour deux vitesses de rotation au rapport 1 : 2 (bobinage en câblage Dahlander)
Variante, par ex. pour 1500/3000 tr/min et/ou 4/2 pôles ou 750/1500 tr/min et/ou 8/4 pôles
Pour les moteurs à câblage Dahlander, les six extrémités de bobinage 1U, 1V, 1W et 2U, 2V, 2W sont connectées aux six
bornes de la plaque à bornes d'une boîte à bornes de moteur normale.
Wicklungsausführung für eine Leistungsstufe entsprechend einem Momentenverlauf für Lüfterantriebe.
Version de bobinage pour un niveau de puissance correspondant à une courbe de moments pour les entraînements du ventilateur.

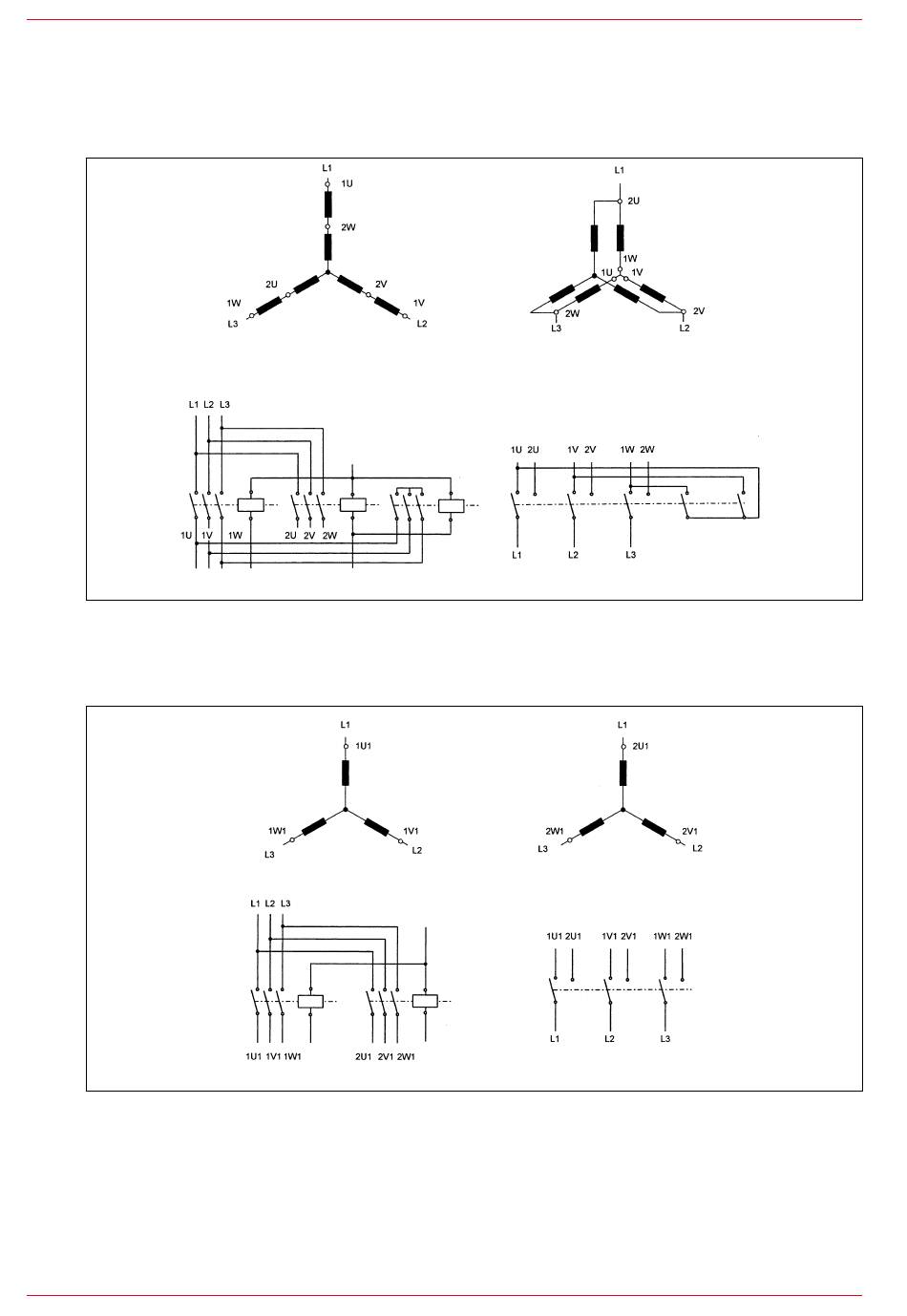

Fig. 48 Circuit de moteurs triphasés pour deux vitesses de rotation au rapport 1 : 2
Circuit pour deux vitesses de rotation (deux bobinages séparés)
Variante, par ex. pour 1000/1500 tr/min et/ou 6/4 pôles ou 750/1000 tr/min et/ou 8/6 pôles
Fig. 49 Circuit de moteurs triphasés pour deux vitesses de rotation
70
Basse vitesse de
niedrige Drehzahl
rotation
Commande du contacteur
Schützsteuerung
Basse vitesse de
niedrige Drehzahl
rotation
Wicklungsausführung
Version de bobinage
Schützsteuerung
Commande du contacteur
hohe Drehzahl
Haute vitesse de
rotation
.
Inverseur de pôles
Polumschalter
Haute vitesse de
hohe Drehzahl
rotation
Polumschalter
Inverseur de pôles
Traduction de la notice d'utilisation d'origine
AL-KO AT4F
