Appareil résistant aux intempéries avec unités de fonctionnement doubles superposées
Cette disposition peut également se rencontrer avec les appareils à récupération de chaleur en diagonale avec des échan-
geurs thermiques à plaques (WRD) ou des échangeurs thermiques de rotation.
1
1
2

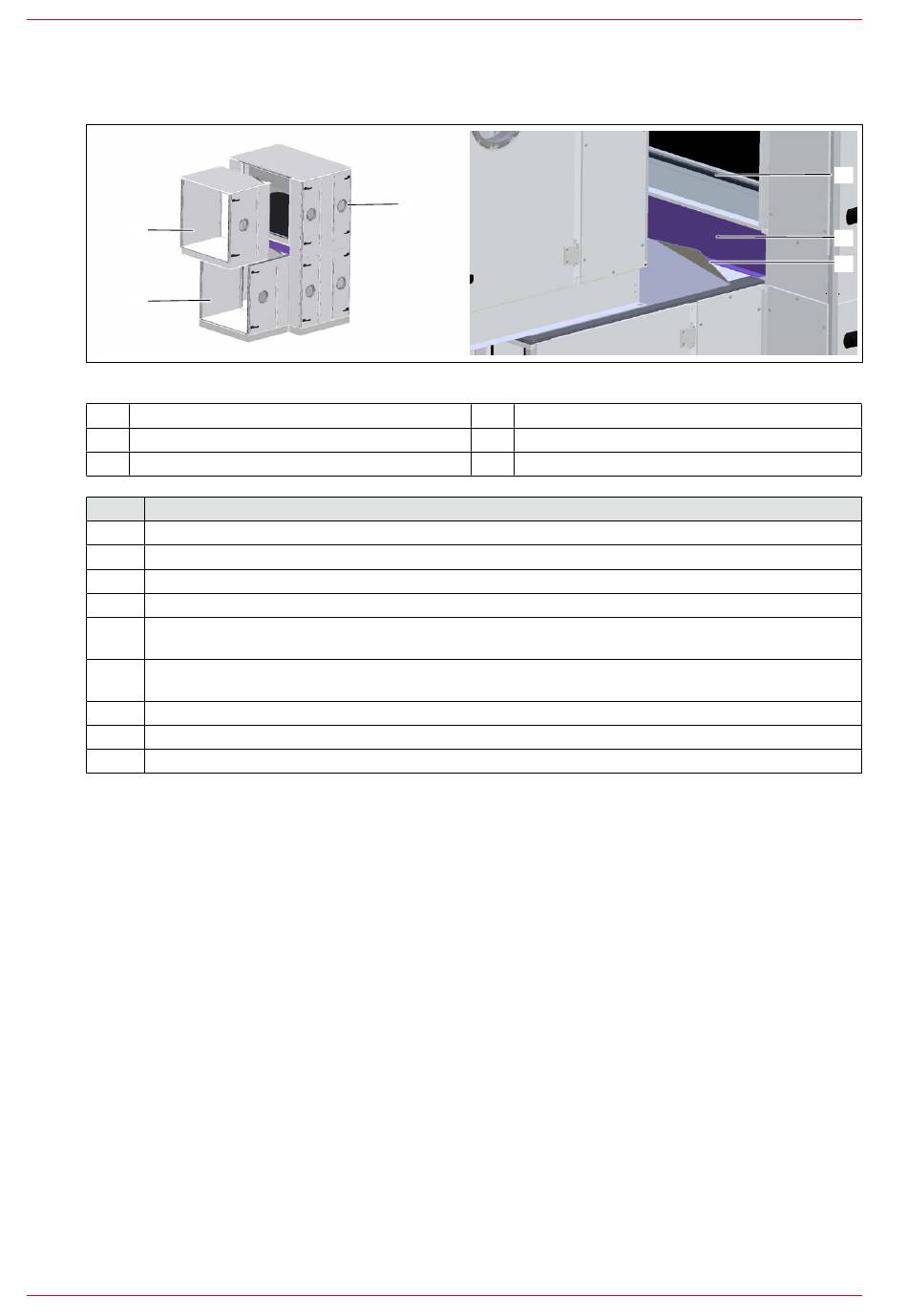

Fig. 26 Appareils résistants aux intempéries avec unité à double fonction, superposés
1
Composant de l'appareil supérieur
2
Composant de l'appareil inférieur
3
Composant avec unité à double fonction
Étape
Action
1
Placez le composant de l'appareil inférieur (2) et le composant avec unité à double fonction (3) l'un contre l'autre.
2
Alignez les composants.
3
Vissez les composants (voir chapitre « 5.3 Montage de caisson divisé » à la page 29).
4
Insérez l'équerre de film (5) au-dessous de la membrane de toiture (6), puis sur le composant (3).
5
Soudez l'équerre de film (5) avec la membrane de toiture (6) (voir chapitre « 5.6.1.3 Étanchéification des points de
séparation d'appareils avec de la soudure au solvant pour les appareils résistants aux intempéries » à la page 41).
6
Étanchéifiez les côtés verticaux et le bord horizontal supérieur de l'équerre de film (5) avec un matériau d'étanchéité
microbiennement inerte (4).
7
Placez le composant de l'appareil supérieur (1) contre le composant avec unité à double fonction (3).
8
Alignez les composants.
9
Vissez les composants (voir chapitre « 5.3 Montage de caisson divisé » à la page 29).
Étanchéité du coin de la bordure d'égouttement
Pour les appareils résistants aux intempéries, la membrane de toiture est soudée en usine uniquement jusqu'aux
„
trous chambrés sur le coin de la bordure d'égouttement.
Pour le coin de la bordure d'égouttement, la membrane de toiture est soudée sur le site (voir chapitre « 5.6.1.3
„
Étanchéification des points de séparation d'appareils avec de la soudure au solvant pour les appareils résistants aux
intempéries » à la page 41).
Si un anneau à vis est monté, l'enlever au préalable.
„
46
3
4
Matériau d'étanchéité microbiennement inerte
5
Équerre de film
6
Membrane de toiture
Traduction de la notice d'utilisation d'origine
AL-KO AT4F
