Montage
5.2
Préparatifs
Tenez compte de la nature du sol sur le lieu d'installation.
„
Vérifiez la présence de dommages dûs au transport sur les différents composants.
„
Sélectionnez un lieu d'installation offrant un bon accès pour les travaux d'entretien et de réparation.
„
Veillez à ce que les composants et les câbles de raccordement sur le lieu d'installation ne puissent pas être endom-
„
magés mécaniquement ni souillés par de l'huile ou d'autres substances.
Vérifiez que les fusibles, les contacteurs et les circuits imprimés de l'armoire de commande (en option) sont soli-
„
dement fixés.
Fixez les assemblages éventuellement desserrés.
„
L'aspiration d'air frais doit être conçue conformément aux normes en vigueur et doit être située à l'écart des sorties
„
d'air expulsé ou des ouvertures d'évacuation (cuisine, buanderie, etc.).
Si possible, l'air extrait doit être évacué par un lanterneau éloigné des entrées d'air frais, des fenêtres, des balcons,
„
etc.
Raccordez l'appareil de traitement de l'air ainsi que la liaison équipotentielle appliquée sur l'appareil (Fig. 6) avec
„
votre système de canalisations.

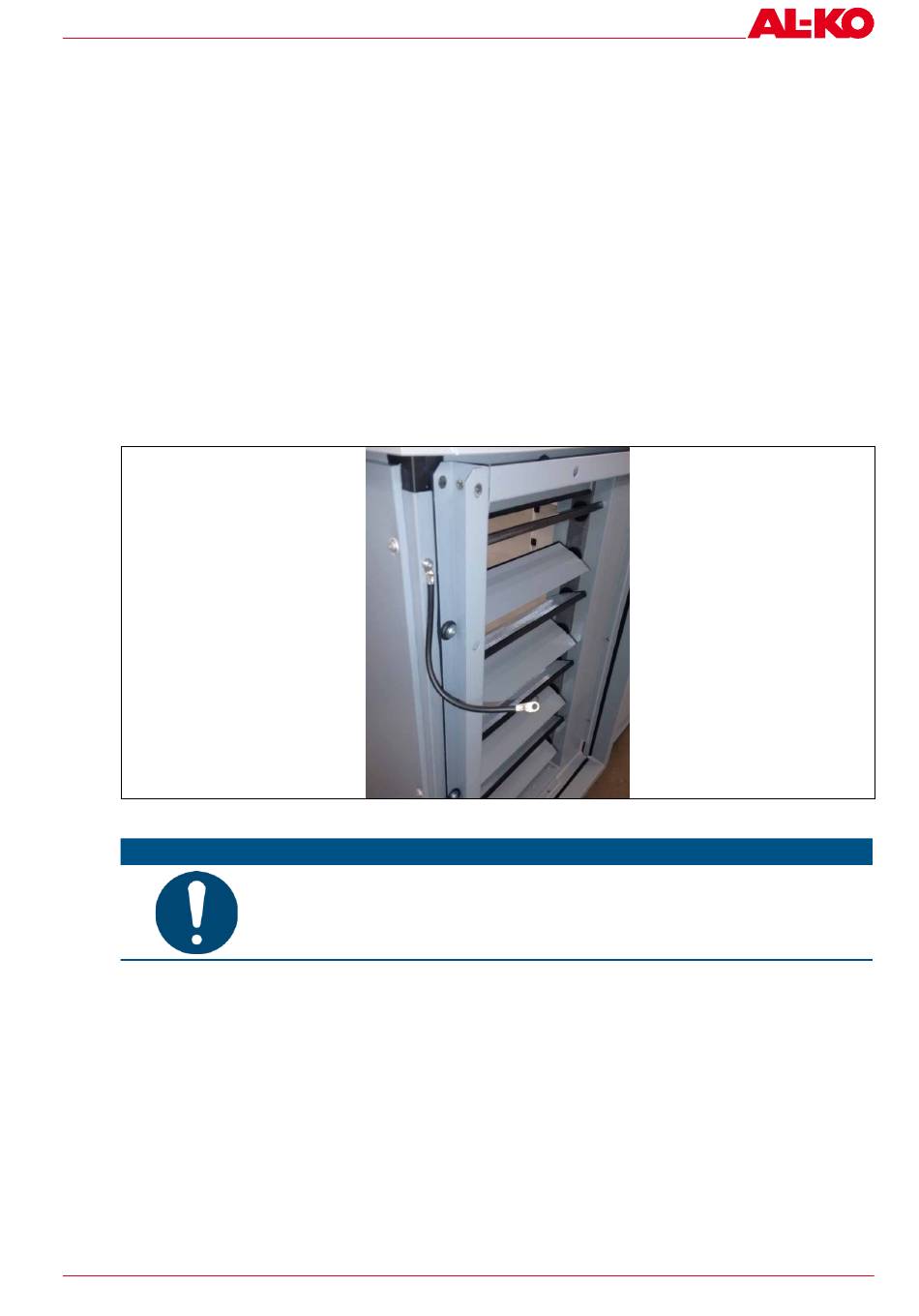

Fig. 6
Liaison équipotentielle appliquée sur l'appareil
5.2.1
Encombrement
Un espace suffisant doit être disponible pour l'exploitation et la maintenance de l'appareil AT4F (voir VDI 2050 « Exi-
„
gences pour les centres techniques »).
En général, il faut veiller lors de l'installation que l'appareil AT4F demeure librement accessible à des fins de main-
„
tenance.
Lors de l'installation, notamment de la tuyauterie de raccordement, il faut veiller à ce que les portes de révision
„
puissent toujours être ouvertes et que la zone pivotante reste dégagée.
Selon VDI 6022, le caractère coulissant de composants de l'installation, comme l'échangeur thermique, le sépara-
„
teur de gouttes, etc., doit demeurer garanti.
La hauteur d'installation du siphon pour les conduites d'évacuation du condensat (en option) doit être prise en
„
compte lors de l'installation de l'appareil, voir le chapitre « 5.12.3 Raccordement de l'évacuation du condensat via
un siphon » à la page 63.
3086449
Les assemblages desserrés pendant le transport peuvent entraîner des perturbations ou des
dommages.
Sous réserve de modifications destinées à l'amélioration technique !
